পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: 7490100110A
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$1.25
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
সিরিজ: |
WE-LAN 10/100 Base-TX SMT ট্রান্সফরমার |
অংশ সংখ্যা:: |
৭৪৯০১০০১১০এ |
স্ট্যান্ডার্ড: |
10/100BASE-TX |
বন্দর: |
1 |
প্যাকেজ: |
শ্রীমতী |
অপারেটিং তাপমাত্রা:: |
0 ° C থেকে +70 ° C |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 V (RMS) |
আবেশ: |
350 µH |
সিরিজ: |
WE-LAN 10/100 Base-TX SMT ট্রান্সফরমার |
অংশ সংখ্যা:: |
৭৪৯০১০০১১০এ |
স্ট্যান্ডার্ড: |
10/100BASE-TX |
বন্দর: |
1 |
প্যাকেজ: |
শ্রীমতী |
অপারেটিং তাপমাত্রা:: |
0 ° C থেকে +70 ° C |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 V (RMS) |
আবেশ: |
350 µH |

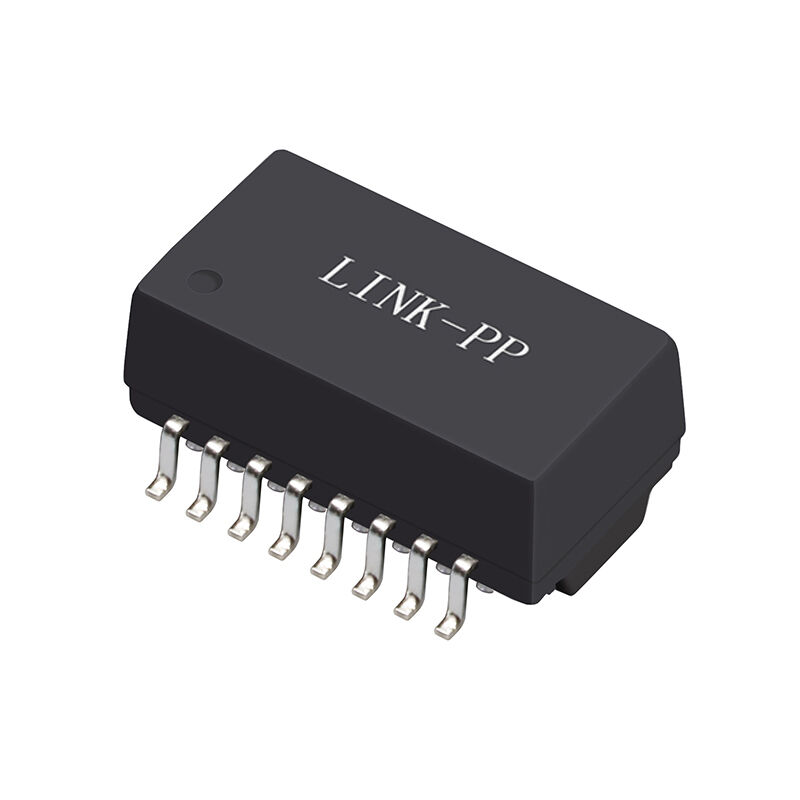

7490100110A LAN ট্রান্সফরমার হল একটি সিঙ্গেল-পোর্ট 10/100BASE-TX LAN ম্যাগনেটিক্স মডিউল যা ইথারনেট নেটওয়ার্কিং সরঞ্জামের জন্য ডিজাইন করা হয়েছে। এটি 350 µH ন্যূনতম ইন্ডাকট্যান্স, 1500 V RMS আইসোলেশন ভোল্টেজ এবং 1:1 টার্নস রেশিও (±3%) বৈশিষ্ট্যযুক্ত, যা স্থিতিশীল সিগন্যাল ট্রান্সমিশন এবং নির্ভরযোগ্য বৈদ্যুতিক আইসোলেশন নিশ্চিত করে।
ট্রান্সফরমারটি 10/100 Mbps ইথারনেট ডেটা রেট সমর্থন করে, 0°C থেকে +70°C তাপমাত্রা সীমার মধ্যে কাজ করে এবং উচ্চ-ঘনত্বের PCB ডিজাইনের জন্য একটি কমপ্যাক্ট SMT প্যাকেজে তৈরি করা হয়েছে। কম ইনসারশন লস (-1.1 dB সর্বোচ্চ), অপ্টিমাইজড রিটার্ন লস এবং শক্তিশালী ডিফারেনশিয়াল-টু-কমন-মোড রিজেকশন সহ, 7490100110A ইথারনেট সুইচ, রাউটার, শিল্প নেটওয়ার্কিং সরঞ্জাম এবং এমবেডেড LAN ইন্টারফেসের জন্য উপযুক্ত।
এই 7490100110A 10/100 ইথারনেট অ্যাপ্লিকেশনের জন্য চমৎকার সিগন্যাল ইন্টিগ্রিটি, EMI দমন এবং নির্ভরযোগ্য ডেটা ট্রান্সমিশন নিশ্চিত করে। এটি কমপ্যাক্ট PCB লেআউটের জন্য অপ্টিমাইজ করা হয়েছে, সুইচ, রাউটার এবং শিল্প নেটওয়ার্কিং ডিভাইসের জন্য উপযুক্ত।
| বৈশিষ্ট্য | পরীক্ষার শর্তাবলী | মান | একক | সহনশীলতা |
|---|---|---|---|---|
| ইন্ডাকট্যান্স (L) | 100 kHz / 100 mV @ 8 mA DC বায়াস | 350 | µH | ন্যূনতম। |
| ইনসুলেশন টেস্ট ভোল্টেজ (VT) | 1 মিনিট | 1500 | V (RMS) | ন্যূনতম। |
| ইনসারশন লস (IL) | 1-100 MHz | -1.1 | dB | সর্বোচ্চ। |
| রিটার্ন লস (RL) | 1-30 MHz @ 100 Ω | -18 | dB | ন্যূনতম। |
| 30-60 MHz @ 100 Ω | -14 | dB | ন্যূনতম। | |
| 60-80 MHz @ 100 Ω | -12 | dB | ন্যূনতম। | |
| 80-100 MHz @ 100 Ω | -10 | dB | ন্যূনতম। | |
| ডিফারেনশিয়াল টু কমন মোড রিজেকশন রেশিও (DCMR) | 1-30 MHz | -38 | dB | ন্যূনতম। |
| 30-60 MHz | -38 | dB | ন্যূনতম। | |
| 60-100 MHz | -30 | dB | ন্যূনতম। | |
| ক্রসটক (CT) | 1-60 MHz | -40 | dB | ন্যূনতম। |
| 60-100 MHz | -35 | dB | ন্যূনতম। | |
| টার্নস রেশিও (n) | — | 1:1 | — | ±3% |
| ডেটা রেট | — | 10/100BASE-TX | — | — |
7490100110A LAN ট্রান্সফরমার নির্বাচন করে, প্রকৌশলীরা উপকৃত হন:
এই ট্রান্সফরমারটি ধারাবাহিক কর্মক্ষমতা, কমপ্যাক্ট আকার এবং শক্তিশালী নেটওয়ার্ক আইসোলেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
