পণ্যের বিবরণ:
প্রদান:
|

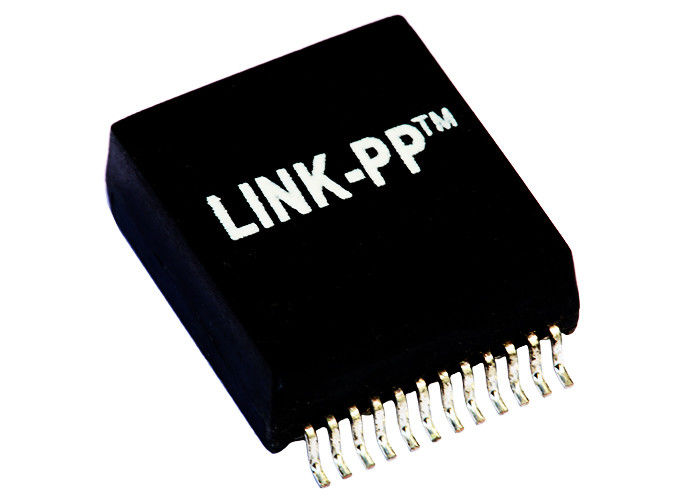

| স্পেসিফিকেশন: | LP5009NL | পি / এন: | LP5009NL |
|---|---|---|---|
| ইথারনেট: | 2 এক্স 10/100 এমবিপিএস পাওয়ার | মেজার: | 13.16x18.59x6.12mm |
| পটভূমি: | SMD | নমুনা: | বিনামূল্যে |
| আর্কাইভ Disponibili: | পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র | ||
| লক্ষণীয় করা: | একক পোর্ট ট্রান্সফরমার,চতুর্ভুজ পোর্ট ট্রান্সফরমার |
||
1. কুণ্ডলী সংখ্যা: অটোট্রান্সফরমার 12 কোয়েল
2. বিচ্ছিন্নতা ভোল্টেজ: 1500VRms
3. SMD চুম্বক দ্বৈত পোর্ট মডিউল
4. 2x10 / 100Base-Tx POE ট্রান্সফরমার
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500 ভিআরএমএম, 0.5 এমএ, 1 এসইসি
লাইন পাশ থেকে চিপ পাশ
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ,
রাউটার, পিসি মনিবোর্ড, SDH, PDH, আইপি ফোন, xDSL মডেম
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
