পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: JKM-0009NL (LPJ0011BBNL)
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনামূল্যে নমুনা
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: প্রায় 2 সপ্তাহ
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 6000000pcs / মাস
সিরিজ: |
RJ45 সংযোগকারী 10/100 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ |
সন্নিবেশ ক্ষতি:: |
-1.0dB MAX @1-65MHz |
বাঁক অনুপাত RX: |
1CT:1CT |
বাঁক অনুপাত TX: |
1CT:1CT |
হিপট: |
1500Vrms @ 60Hz 1MIN |
অপারেটিং তাপমাত্রা: |
0°C থেকে +70°C |
সিরিজ: |
RJ45 সংযোগকারী 10/100 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ |
সন্নিবেশ ক্ষতি:: |
-1.0dB MAX @1-65MHz |
বাঁক অনুপাত RX: |
1CT:1CT |
বাঁক অনুপাত TX: |
1CT:1CT |
হিপট: |
1500Vrms @ 60Hz 1MIN |
অপারেটিং তাপমাত্রা: |
0°C থেকে +70°C |

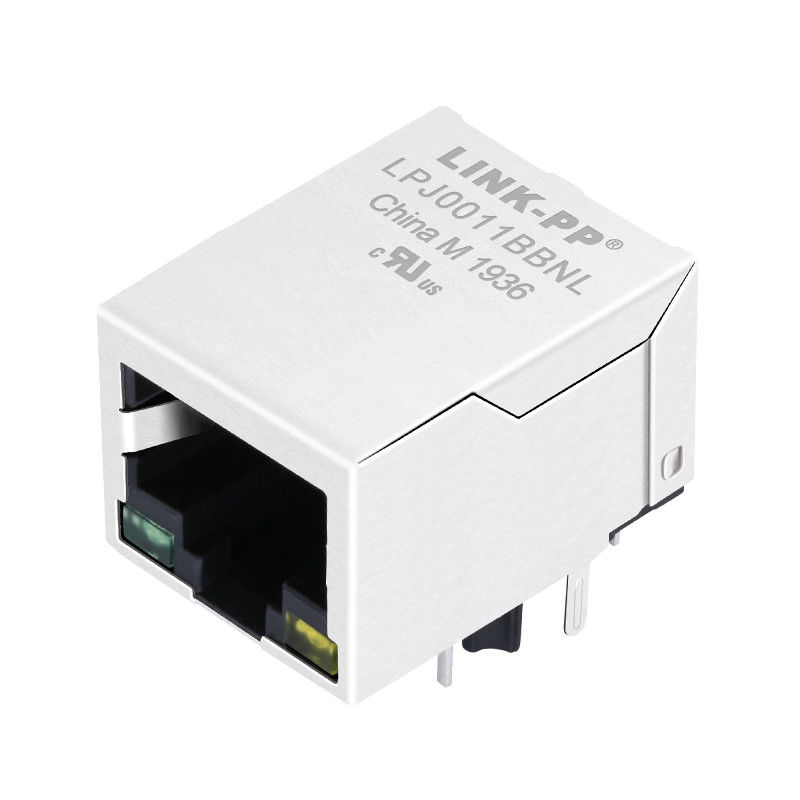

JKM-0009NL LPJ0011BBNL 10/100 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ সিঙ্গেল পোর্ট RJ45 মডুলার জ্যাক
1X1 ট্যাব-ডাউন RJ45 LPJ0011ABNL 10/100Mbps ফাস্ট ইথারনেট
ট্রান্সফরমার RJ45 8P8C পিন ইন্টিগ্রেটেড ম্যাগনেটিক্স সংযোগকারী
ক্রস ইক্যুইভ্যালেন্ট JKM-0009NL পিন টু পিন প্রতিস্থাপন খরচ-কার্যকর
শিল্প-রেটেড অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, IEEE802.3 স্পেসিফিকেশন পূরণ করে
8mA ডিসি বায়াস কারেন্টের সাথে 350μH সর্বনিম্ন OCL
0℃ থেকে 70℃ পর্যন্ত তাপমাত্রা
| LINK-PP পার্ট নম্বর | LPJ0011BBNL |
| পালস পার্ট নম্বর | JKM-0009NL |
| অটোমোটিভ (Y/N) | না |
| ডেটা রেট | 100BASE-TX |
| পোর্টের সংখ্যা | 1x1 |
| ট্যাব দিক | নিচে |
| এলইডি-এর রঙ (L/R) |
সবুজ/হলুদ |
| মাউন্টিং | THT |
| PoE | কোনোটিই নয় |
| সংযোগের ধরন | পার্শ্ব প্রবেশ |
| শিল্ডিং | শিল্ড করা |
| দৈর্ঘ্য |
21.34মিমি
|
| প্রস্থ | 16মিমি |
| উচ্চতা | 13.59মিমি |
শিল্ড উপাদান: পিতল
শিল্ড ফিনিশ: 20-40m ইঞ্চি নিকেল ওভার 10-20 মিল ব্রাস
যোগাযোগের উপাদান: ফসফর ব্রোঞ্জ
যোগাযোগ প্লেটিং এলাকা: নিকেল আন্ডারপ্লেটিং এবং নির্বাচনী সোনার প্লেটিং 15µ ইঞ্চি
যোগাযোগ সোল্ডার এলাকা: টিন ম্যাট ফিনিশ
হাউজিং উপাদান: থার্মোপ্লাস্টিক
হাউজিং স্পেসিফিকেশন: UL 94 V-0
MSL রেটিং: 1
1. সংযোগের শক্তি (সর্বোচ্চ): 5lbs./2.268kgs.
2. সংযোগ বিচ্ছিন্ন করার শক্তি (সর্বোচ্চ): 5Ibs./2.268kgs.
3. স্থায়িত্ব: 750 সন্নিবেশ
4. প্লাগ থেকে জ্যাক ধরে রাখা (ন্যূনতম): 20Ibs./9.075kgs.
1. লেয়ারিং গ্রাউন্ড প্লেনগুলি বাঞ্ছনীয়। সম্ভব হলে, সংযোগকারী/বিচ্ছিন্ন মডিউল গ্রাউন্ড পিনগুলিকে চ্যাসিস/অ্যানালগ গ্রাউন্ডে রুট করুন।
2. সেরা EMI পারফরম্যান্সের জন্য কেবল সাইড সিটি-এর সমাপ্তির জন্য BST (75Ω প্রতিরোধক এবং চ্যাসিস গ্রাউন্ডের সাথে উচ্চ ভোল্টেজ ক্যাপ) ব্যবহার করা বাঞ্ছনীয় (বেশিরভাগ সংযোগকারী সমাধানে অন্তর্ভুক্ত)।
3. PHY থেকে সংযোগকারী/বিচ্ছিন্ন মডিউলের সংকেত ট্রেসগুলি যতটা সম্ভব ছোট রাখুন। ট্রেসগুলি 3-4 ইঞ্চির বেশি হলে, লাইন ইম্পিডেন্সের ভারসাম্যহীনতার প্রতি মনোযোগ দিন।
4. আরও লেআউটের জন্য PHY প্রস্তুতকারকের অ্যাপ্লিকেশন নোটগুলি অনুসরণ করুন।
