পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H1602PR
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
পি এন: |
H1602PR |
ট্রান্সফর্মার টাইপ: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
অনুপাত ঘুরিয়ে দেয়: |
1 টিসিটি: 1 টিসিটি |
আকার / মাত্রা: |
14 মিমি এল x7.8 মিমি ডাব্লু |
হিপট: |
1500V |
গণউৎপাদন: |
LP41604ANL |
পি এন: |
H1602PR |
ট্রান্সফর্মার টাইপ: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
অনুপাত ঘুরিয়ে দেয়: |
1 টিসিটি: 1 টিসিটি |
আকার / মাত্রা: |
14 মিমি এল x7.8 মিমি ডাব্লু |
হিপট: |
1500V |
গণউৎপাদন: |
LP41604ANL |
|

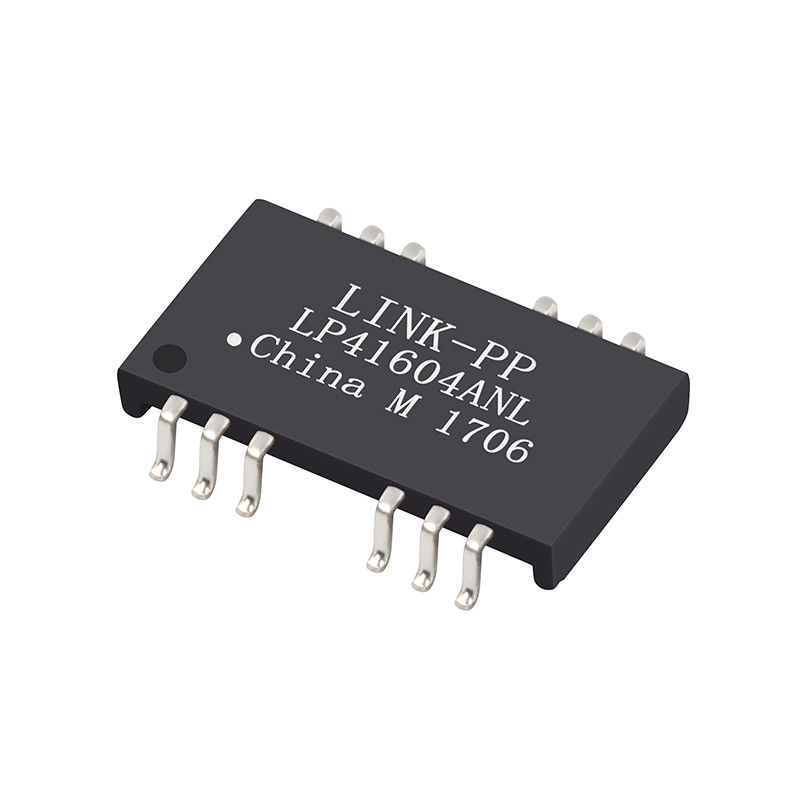

H1602PR |
ক্রস LP41604ANL |
10/100 বি |
ডাটাশিট / মূল্য / স্পেসিফিকেশন / 3 ডি |
বৈশিষ্ট্য
H1602PR চৌম্বকীয় নকশাগুলি প্রতিটি PHY- কে সমর্থন করে supportLP41604ANL
8mA পক্ষপাত সহ 350 ইউএইচ মিনিট ওসিএল সহ আইইইই 802.3 মানদণ্ডের সাথে সম্মতি দেয়।
RoHS প্রয়োজনীয়তা পুরো অংশটি কোনও সিডি, কোনও এইচজি নয়, মেনে চলুন
কোনও CR6 +, কোনও পিবিবি এবং পিবিডিই এবং বাহ্যিক পিনগুলিতে কোনও পিবি নেই।
বৈদ্যুতিক বিশেষ উল্লেখ @ 25 ° সে
1. টার্ন অনুপাত (%% পি 3%):
টিএক্স = 1 টিসিটি: 1 টিসিটি আরএক্স = 1 টিসিটি: 1 টিসিটি
ইনড্যাক্ট্যান্স ওসিএল:
350uH MIN @ 100KHz 0.1V
3. অন্তর্ভুক্তি ক্ষতি:
-1.1dB MAX @ 1-100MHz
4.প্রাপ্ত ক্ষতি:
-16 ডিবি এমআইএন 1-30 মেগাহার্টজ
-12 ডিবি এমআইএন @ 30-60MHz
-10 ডিবি এমআইএন @ 60-100MHz
৫.ক্রস আলাপ:
-40 ডিবি এমআইএন 1-30 মেগাহার্টজ
-35 ডিবি এমআইএন @ 30-60MHz
-30 ডিবি এমআইএন @ 60-100MHz
Com.কমন মোড প্রত্যাখ্যান:
-30 ডিবি এমআইএন 1-50MHz
-20dB এমআইএন @ 50-150MHz
7. হিপোট পরীক্ষা: 1500Vrms
8. অপারেটিং তাপমাত্রার ব্যাপ্তি: -40 ℃ থেকে + 85 ℃ ℃
| H1602PR ইথারনেট পালস ট্রান্সফর্মার LP41604ANL 10 / 100B PHY সামঞ্জস্যপূর্ণ | |||
|---|---|---|---|
| H4P041NX এলএফ | C855-2B4R-54 | H4P041NX এলএফ | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX এলএফ | H4P041NX এলএফ |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X এলএফ | H4P041NX এলএফ | 0895-2X6R-GK |
| H1602PR | H4P041NX এলএফ | S560-6600-GG | 12PS6121C এলএফ |
| 7490101120 | TGS110-MT1NCRL | H4P041NX এলএফ | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX এলএফ |
| S553-1084-11 | LP41654ANL | S560-6600-GM | এস 553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX এলএফ | 12PS6121C এলএফ | LP41604ANL |
মন্তব্য:
1. অ্যাপ্লিকেশন যেমন SOHO (ADSLmodems), ল্যান অন অন মাদারবোর্ড (LOM), হাব এবং সুইচ সমর্থন করার জন্য ডিজাইন।
2. আইইইই 802.3 নির্দিষ্টকরণের সাক্ষাত করে।
3.ম্যাক্সিমুন রিফ্লো তাপমাত্রা 260 ℃, 10 সে, 3 বার।
