পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: HX1225FNL / HX1225FNLT
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
HX1225FNL / HX1225FNLT |
ট্রান্সফরমার প্রকার: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
অনুপাত আবর্তন করে।: |
1CT: 1CT |
মাপ / মাত্রা: |
12.70 মিমি এক্স 9.30 মিমি x 6.20 মিমি |
Hipot: |
1500V |
লিঙ্ক-পিপি পি / এন: |
LP41654ANL |
তাপমাত্রা: |
- 40 থেকে + 85 ℃ |
আর্কাইভ Disponibil: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
স্পেসিফিকেশন: |
HX1225FNL / HX1225FNLT |
ট্রান্সফরমার প্রকার: |
বিচ্ছিন্নতা এবং ডেটা ইন্টারফেস |
অনুপাত আবর্তন করে।: |
1CT: 1CT |
মাপ / মাত্রা: |
12.70 মিমি এক্স 9.30 মিমি x 6.20 মিমি |
Hipot: |
1500V |
লিঙ্ক-পিপি পি / এন: |
LP41654ANL |
তাপমাত্রা: |
- 40 থেকে + 85 ℃ |
আর্কাইভ Disponibil: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |

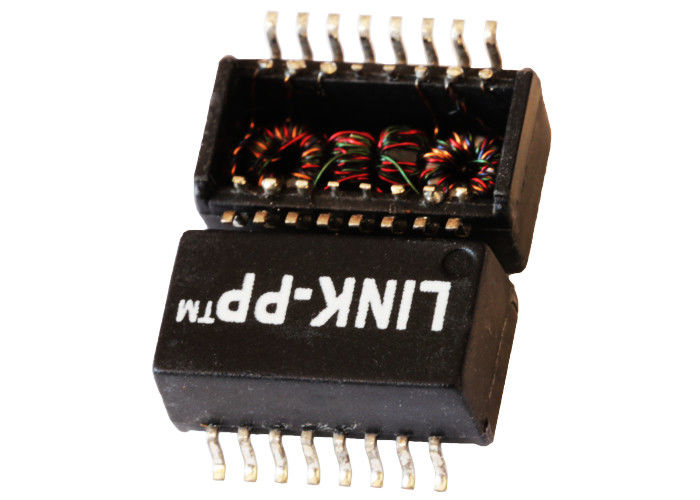

HX1225FNL / HX1225FNLT 100Base- টি ইথারনেট MDL 1: 1 টিইউ বিচ্ছিন্নতা ট্রান্সফরমার
নাড়ি HX1225FNL / HX1225FNLT | উপাত্তপত্র / মূল্য / নির্দিষ্টকরণ / 3D | 10/100 ট্রান্সফরমার | ক্রস LP41695ANL |
বৈদ্যুতিক বৈশিষ্ট্যের @ ২5 ° C
1. ফেরত অনুপাত:
(2-3) :( 15-14) = 1CT: 1CT
%% P2% P (6-7) :( 11-10) = 1.5CT: 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0.1Vrms, + 25 ℃;
100uH MIN @ 100KHz, 0.1VRMS, -45 ℃;
100uH MIN @ 100KHz, 0.1Vrms, + 95 ℃ এ;
3.আইসেলেশন (ইনপুট-আউটপুট):
1650 ভিআরএম, 6 সেকেন্ড MAX
4. ইনসারারের ক্ষতি:
TX: 1-50 এমএইচজ: -1.0 ডিবি MAX
RX: 1-50MHz: -1.5 ডিবি MAX
5. ফেরত ক্ষতি (@ 100Ω):
TX: 0.5-40MHz: -18 ডিবি MIN
60MHz: -14.5 ডিবি মিনিট
80MHz: -12 ডিবি MIN
RX: 0.5MHz: -18 ডিবি MIN
40MHz: -10 ডিবি MIN
60MHz: -8 ডিবি MIN
80MHz: -6 ডিবি MIN
6. ক্রস টক:
30MHz: -45 ডিবি MIN
60MHz: -35 ডিবি MIN
100MHz: -30 ডিবি MIN
7. তাপমাত্রা উত্তাপ: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| HX2326NL মডিউল 10 / 100B- টি POE (+) এসএমডি পালস ট্রান্সফরমার সারফেস মাউন্ট HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-এফ | 0810-2H6R-28-এফ | 0811-2X4R-28-এফ | 0854-2X8R-জিকে-এফ |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-জিকে |
| 13F-2010CNL | S553-6500-D8 | S560-6600-জি জি | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-জিকে | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-জিএম | S553-6500-55 |
| S553-1506-ই | S553-6500-E4 | S560-6600-গ্লোবাল ভয়েসেস | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
নোট:
1. অ্যাপ্লিকেশন, যেমন SOHO (ADSL) সমর্থন করার জন্য ডিজাইন করা হয়েছে
মডেম), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচ।
2. বিভিন্ন টারস অনুপাত সঙ্গে অনুপাত
3.RoHS "NL" শিখর ঝাল পরিমাপ 260 ℃% P5 ℃।
HX1225FNL / HX1225FNLT 100Base- টি ইথারনেট MDL 1: 1 টিইউ বিচ্ছিন্নতা ট্রান্সফরমার
