পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

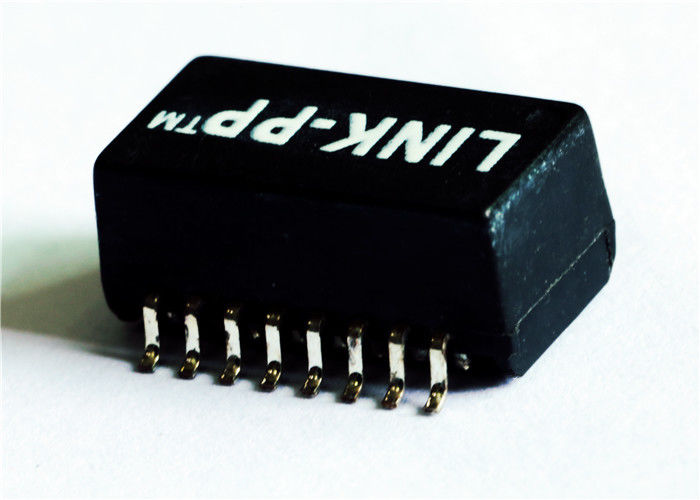

মডেল নম্বার: E2023NL / H2023 এনএল
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
Specification1: |
E2023NL |
Specification2: |
H2023NL |
প্রয়োগ: |
এফই ট্রান্সফরমার |
ঘন অনুপাত: |
1: 2.5 |
পিনের: |
16 |
Hipot: |
1500V |
পটভূমি: |
SMD |
গণউৎপাদন: |
LP2023NL |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কাইভ Disponibil: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
Specification1: |
E2023NL |
Specification2: |
H2023NL |
প্রয়োগ: |
এফই ট্রান্সফরমার |
ঘন অনুপাত: |
1: 2.5 |
পিনের: |
16 |
Hipot: |
1500V |
পটভূমি: |
SMD |
গণউৎপাদন: |
LP2023NL |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কাইভ Disponibil: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
| পালস E2023 এনএল | পালস H2023 এনএল | 10/100 ট্রান্সফরমার | 1: 2.5 টার্ন অনুপাত | ক্রস LP2023NL |
বৈদ্যুতিক বৈশিষ্ট্যের @ ২5 ° C
1. ফেরত অনুপাত:
ট্রান্সমিট = 1সিটি: ২5 সেন্ট ± 5% পি রিসিভস = 1সিটি: 1সিটি ± 5% পি ২। সাইন ওয়েভ ইনড্যাক্টেন্স ওসিএল:
@ 200uH মিনিট 20mVrms, 100KHz
3.পরিবর্তন আচ্ছাদন এলএল:
@ 0.5uH সর্বোচ্চ 20mVrms, 100KHz
4. ইনটারউইন্ডিং ক্যাপ্যাসিট্যান্স Cww:
@ 15 পিএফ সর্বোচ্চ 20 এমভিআরএম, 100 কিলোজাস
5. ডিসিআর: @ 0.4Ω সর্বোচ্চ
6.প্রিয় পিনের: @ 6-8,1-3
7.আইসেলেশন হিপোট: @ 2000 ভ্রমস
8.Operating তাপমাত্রা: 0 ℃ ~ 70 ℃
| পালস E2023NL 10 / 100Base-T H2023NL ইথারনেট একক পোর্ট চুম্বক 1: 2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
নোট:
1. অ্যাডাপ্টার কার্ড জন্য, মাউস, হাব, এবং মাদারবোর্ড। অ্যাপ্লিকেশন
2. IEEE802.3,10 বাজ-টি স্পেসিফিকেশনগুলি পূরণ বা অতিক্রম করার জন্য ডিজাইন করা হয়েছে
3. ইএমআই দমন জন্য সাধারণ মোড chokes সঙ্গে উপলব্ধ
4.এসএমটি, টিটিটি, ডিআইপি ইত্যাদি প্যাকেজ
5.RoHS "NL" শিখর ঝাল পরিমাপ 260 ℃% P5 ℃।
6.OCL, Cww এবং এলএল 20 mVRMS, 100KHz এ পরিমাপ করা হয়
