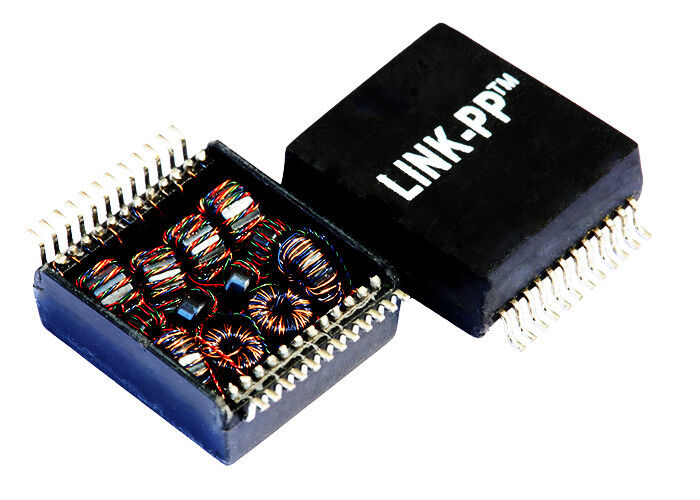

TG1G-E001NYRL সিঙ্গল পোর্ট গিগাবিট ইথারনেট ট্রান্সফরমার SMD মাউন্ট

TG1G-E001NYRLএকটি উচ্চ কর্মক্ষমতা হয়একক-পোর্ট গিগাবিট ইথারনেট বিচ্ছিন্নতা ট্রান্সফরমারজন্য ডিজাইন করা হয়েছে10/100/1000BASE-T ইথারনেট ইন্টারফেস. একটি কমপ্যাক্ট সমন্বিতSMD-24 পৃষ্ঠ-মাউন্ট প্যাকেজ,1CT:1CT বাঁক অনুপাত,350μH ওসিএল, এবং1.5kV বিচ্ছিন্নতা ভোল্টেজ, এই LAN ট্রান্সফরমারটি শিল্প ও বাণিজ্যিক নেটওয়ার্কিং সরঞ্জামগুলির জন্য চমৎকার সংকেত অখণ্ডতা, EMI দমন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদান করে।

TG1G-E001NYRL একক পোর্ট GigE ট্রান্সফরমার ওভারভিউ

TG1G-E001NYRL হল একটি প্রিমিয়াম-গ্রেড, একক-পোর্ট গিগাবিট ইথারনেট আইসোলেশন ট্রান্সফরমার যা উচ্চ-পারফরম্যান্স ল্যান ইন্টারফেসের জন্য তৈরি করা হয়েছে। সারফেস মাউন্ট ডিভাইস (এসএমডি) ইন্টিগ্রেশনের জন্য ডিজাইন করা, এই শক্তিশালী বিচ্ছিন্নতা মডিউলটি গিগাবিট এবং 10/100 বেস-টিএক্স অ্যাপ্লিকেশনগুলির জন্য ব্যতিক্রমী সংকেত অখণ্ডতা এবং নির্ভরযোগ্যতা প্রদান করে।

কঠোর পরিবেশ সহ্য করার জন্য নির্মিত, TG1G-E001NYRL -40°C থেকে +85°C এর বিস্তৃত শিল্প তাপমাত্রা পরিসর জুড়ে ত্রুটিহীনভাবে কাজ করে। স্ট্যান্ডার্ড 1CT:1CT টার্ন রেশিও, কঠোর RoHS সম্মতি এবং 1.5 kV পর্যন্ত বিচ্ছিন্নতা ভোল্টেজ সহ, এটি টেলিযোগাযোগ, শিল্প অটোমেশন এবং এন্টারপ্রাইজ নেটওয়ার্কিং সরঞ্জামগুলির জন্য আদর্শ নেটওয়ার্কিং উপাদান।

মূল বৈশিষ্ট্য এবং সুবিধা

*গিগাবিট প্রস্তুত:10/100/1000 বেস-টিএক্স নেটওয়ার্ক অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।
*শিল্প গ্রেড নির্ভরযোগ্যতা:বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে +85°C) চরম পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।
*উচ্চতর সংকেত অখণ্ডতা:350µH এর ন্যূনতম ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) (100KHz, 0.1Vrms, 8mA DC বায়াস) নির্ভরযোগ্য ডেটা ট্রান্সমিশন এবং IEEE 802.3 সম্মতির গ্যারান্টি দেয়।
*উচ্চ বিচ্ছিন্নতা সুরক্ষা:1.5 কেভি আইসোলেশন ভোল্টেজ সংবেদনশীল আইসি এবং সরঞ্জামগুলিকে বৈদ্যুতিক বৃদ্ধি এবং গ্রাউন্ড লুপ সমস্যা থেকে রক্ষা করে।
*অপ্টিমাইজ করা পদচিহ্ন:কমপ্যাক্ট SMD-24 প্যাকেজ বিন্যাস স্বয়ংক্রিয় পিক-এন্ড-প্লেস সমাবেশের অনুমতি দেয়, উত্পাদন খরচ কমিয়ে দেয়।
*পরিবেশ বান্ধব:সম্পূর্ণরূপে RoHS এবং RoHS (7a) অনুগত।

TG1G-E001NYRL গিগাবিট ইথারনেট ট্রান্সফরমারের প্রযুক্তিগত বৈশিষ্ট্য

TG1G-E001NYRL SMD LAN আইসোলেশন ট্রান্সফরমার ডেটাশিট

সাধারণ অ্যাপ্লিকেশন

TG1G-E001NYRL SMD বিচ্ছিন্নতা মডিউলটি অত্যন্ত বহুমুখী এবং বি 2B এবং শিল্প অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত, যার মধ্যে রয়েছে:

1. নেটওয়ার্কিং সরঞ্জাম: রাউটার, সুইচ এবং নেটওয়ার্ক হাব।
2. ইন্ডাস্ট্রিয়াল আইওটি (IIoT): ইন্ডাস্ট্রিয়াল পিসি, মোটর কন্ট্রোল এবং স্বয়ংক্রিয় ম্যানুফ্যাকচারিং সিস্টেম।
3. টেলিকমিউনিকেশন: ব্রডব্যান্ড গেটওয়ে, বেস স্টেশন এবং এজ কম্পিউটিং ডিভাইস।
4. এমবেডেড সিস্টেম: একক-বোর্ড কম্পিউটার এবং কাস্টম মাদারবোর্ডের জন্য নির্ভরযোগ্য LAN বিচ্ছিন্নতা প্রয়োজন।

কেন TG1G-E001NYRL বেছে নিন?

গুরুত্বপূর্ণ নেটওয়ার্ক পরিকাঠামোর জন্য উপাদানগুলি সোর্সিং করার সময়, প্যাকেটের ক্ষতি হ্রাস করা এবং সরঞ্জামের আয়ুষ্কাল সর্বাধিক করা সর্বোত্তম। TG1G-E001NYRL কার্যকরভাবে কমন-মোড শব্দ ফিল্টার করে এবং শক্তিশালী বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে, আপনার নেটওয়ার্কিং হার্ডওয়্যার কঠোর শিল্প পরিবেশে সহ্য করার সময় কঠোর IEEE মান পূরণ করে তা নিশ্চিত করে।

নোট

• পাওয়ার ওভার ইথারনেট (PoE) বিকল্প সহ গিগাবিট ট্রান্সফরমার মডিউল।
• IEEE 802.3 / IEEE 802.3af স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ।
• RoHS-সঙ্গত অংশগুলির জন্য, প্রত্যয় যোগ করুন"NL".
• RoHS "NL" পিক সোল্ডারিং তাপমাত্রা রেটিং:260℃ ±5℃.
• কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে 100% বৈদ্যুতিকভাবে পরীক্ষিত।
