পণ্যের বিবরণ:
প্রদান:
|
| আইটেম নংঃ: | TG1G-S012NZRL | বিভাগ: | গিগাবিট Rj45 ট্রান্সফরমার |
|---|---|---|---|
| অনুপাত আবর্তন করে।: | 1CT: 1CT | পটভূমি: | গুফ |
| মাপ / মাত্রা: | 17.7 মিমি ল এক্স 15.8 মিমি W | উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): | 6.6mm |
| ওল্ড পিএন: | TG1G-S012NZRL | গণ পিএন: | LP6062ANL |
| আর্কাইভ Disponibili: | পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র | ||
| লক্ষণীয় করা: | 10/100base-t magnetics,ethernet transformer |
||
| TG1G-S012NZRL => LP6062ANL | 1CT চালু করুন: 1CT | Gigabit আলাদা ট্রান্সফরমার | 1000 বেস-টি শ্রীমতি |
গিগাবিট ইথারনেট আলাদা ট্রান্সফরমার
IEEE802.3ab / এএফ সাপোর্টিং
উল / EN60950 স্বীকৃত
100% বৈদ্যুতিক পরীক্ষা
1500Vrms হাই-পট
পেটেন্ট ওপেন ফ্রেম নির্মাণ

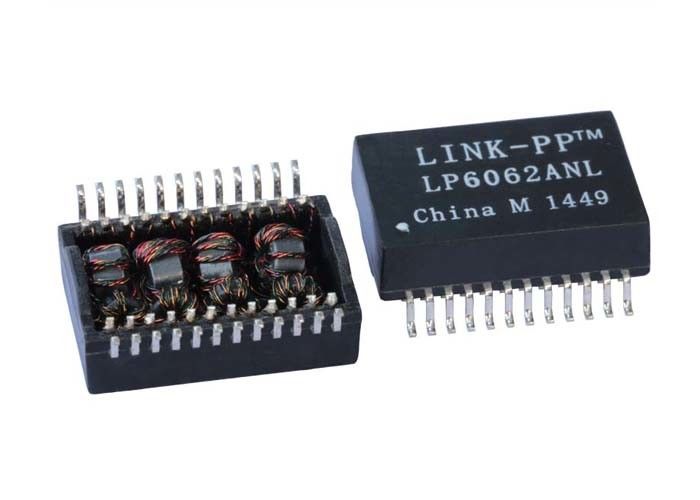

হালো TG1G-S012NZRL ট্রান্সফরমার
LINK -PP LP6062ANL ক্রস
☛ 18 বছর ধরে ডিজাইনার ও কারিগর।
☛ ২500 টি কাজ, 4 টি গাছপালা
☛ নিখুঁত ফ্লাক নেটওয়ার্ক বিশ্লেষক পাস
☛ স্টক বা 4 সপ্তাহ।
To গ্রাহকদের প্রয়োজন অনুযায়ী নমনীয় নকশা কোনও বহিরাগত ফি ছাড়া।
| পোর্ট সংখ্যা | অ্যাপ্লিকেশন | অনুপাত অনুপাত | ইথারনেট উপর শক্তি |
| একক জিই | 1 জি ইথারনেট | 1: 1 | IEEE 802.3 / IEEE 802.3 ফা |
| প্যাকেজিং | ট্যাব দিকনির্দেশনা | মাউন্ট প্রকার | শেষ যোগাযোগ |
| রিল, শক্ত কাগজ | - | শ্রীমতি / SMD ও | - |
| পিন সংখ্যা | প্রতিরক্ষা | বিচ্ছিন্নতা ভোল্টেজ | LED রঙ |
| 24 পিনের | - | 1500 VRMS | --- |
বৈদ্যুতিক স্পেসিফিকেশন @ 25 ℃
1. ইনসেনারশন ক্ষতি (ডিবি সর্বোচ্চ):
0.3-1MHz: -1.1 1-65 MHz: -0.8
65-100 এমএইচজ: -1.0 100-1২5 এমএইচজ: -1.2
2. রিটার্ন হ্রাস (ডিবি মিঃ @ 100 OHM):
0.5-40 এমএইচজ: -18
40-100 এমএইচ -২২: -২0২0২8 (f / 80MHz)
3. ক্রসস্টক (ডিবি মিনিট):
0.3-100 এমএইচজ: -33-20LOG (f / 100MHz)
4. সি এম আরজে সিএম:
0.3-100 এমএইচজ: -30 ডিবি মিনিট
5. DM DM করার জন্য সিএম:
0.3-100 এমএইচজ: -35 ডিবি মিনিট
6. শুল্ক অনুপাত:
পিআরআই: এসইসি = 1সিটি: 1সিটি ± 2% পি 7। ইন্ডাকশন (100 কিলোজেক্ট -1২ ভি 1111 এমএ): 350 ইউএইচ মিনিট
8.সম্পর্কিত ডিসি লাইন বর্তমান:
350mA সর্বোচ্চ @ 57VDC ক্রমাগত
9. হিপোট: 1500 ভিআরএম / 0.5 এমএ
10. তাপমাত্রা উত্তাপ: -40 ℃ ~ + 85 ℃।
নোট:
ইথারনেট বিকল্প উপর শক্তি সঙ্গে 1.Gigabit ট্রান্সফরমার মডিউল
2. আইইইই 80২.3 ফাঁকা বিশেষণ
3. RoHS অংশ suffix এনএল জন্য যোগ করুন
4.RoHS "এনএল" শীর্ষ ঝাল পরিমাপ 260 ℃% P5 ℃।
| TG1G-S012NZRL SMD ট্রান্সফরমার LP6062ANL একক পোর্ট 24 পিন্স জিগাবিট ইথারনেট | |||
|---|---|---|---|
