পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H1263NL / HX2019NLT
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
নির্দিষ্টকরণ -1: |
H1263NL |
নির্দিষ্টকরণ-2: |
HX2019NL |
ইথারনেট: |
10/100 দ্রুত |
POE: |
350mA |
পোর্ট: |
একক |
Hipot: |
1500 |
P3: |
HX2019NLT |
সমতুল্য পিএন: |
LP2019ANL |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
নির্দিষ্টকরণ -1: |
H1263NL |
নির্দিষ্টকরণ-2: |
HX2019NL |
ইথারনেট: |
10/100 দ্রুত |
POE: |
350mA |
পোর্ট: |
একক |
Hipot: |
1500 |
P3: |
HX2019NLT |
সমতুল্য পিএন: |
LP2019ANL |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |

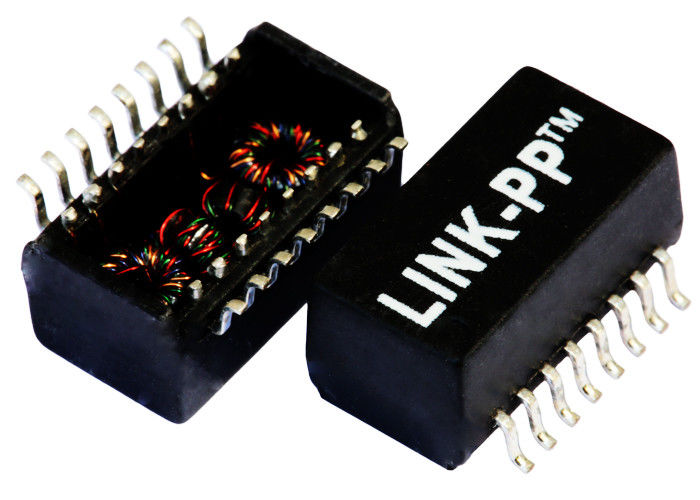

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL ভিওআইপি PoE Magnetics HX2019NLT
1.1 পোর্ট ল্যান ট্রান্সফরমার
2. কোলি স্ট্রাকচার: টরোডাল
3.100base-T ট্রান্সফরমার
4.এসএমডি, 16 পিন্স
5. RoHS শিখর reflow তাপমাত্রা রেটিং 245 ° সে। ডি
6. IEEE 802.3af / ANSI X3.263 অনুবর্তী কর্মক্ষমতা
7. আইপি ফোন বা সুইচ অ্যাপ্লিকেশন জন্য ডিজাইন
10 / 100Base-TX ভিওআইপি ম্যাজিকটিক্স মডিউল এবং ইথারনেট (POW) এর উপরে শক্তি
বৈদ্যুতিক বিশেষ উল্লেখ (25)
1. ফেরত অনুপাত:
TX = 1CT: 1CT RX = 1CT: 1CT
2. ইনসারারের ক্ষতি:
0.1-100 এমএইচজ: -1.0 ডিবি MAX
3. ফেরত ক্ষতি:
0.1-30MHz: -18 ডিবি MIN
30-60 এমএইচজ: -13 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
4.Crosstalk:
0.1-100 এমএইচজ: -35 ডিবি মিনিট
5.DCMR:
30MHz: -42 ডিবি MIN
60MHz: -36 ডিবি MIN
100MHz: -33 ডিবি MIN
6.CMRR:
1-100 এমএইচজ: -40 ডিবি টাইপ
7. এল: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8. ডিসিআর: 1-3,6-8: 0.9 ওহএম MAX
9.LK:
1-3 (টাই: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (টাই: 11 + 9): 0.5 ইউএইচ ম্যাক্স 100 কিলোজস 0.1 ভি
10.Cw/w:
(1-3), (16-14): 28 পিএফ MAX 100KHz 0.1V
(6-8), (11-9): 28 পিএফ MAX 100KHz 0.1V
11.ভিত্তিক ভোল্টেজ: 1500VRms
12.Operating তাপমাত্রা: -40 ℃ ~ + 85 ℃
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL ভিওআইপি PoE Magnetics HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
