পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH,RoHS
মডেল নম্বার: RJP-003TC1
দলিল: LPJ4284CNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: শক্ত কাগজের আকার / 32 * 30 * 31 সেমি, জিডব্লু / শক্ত কাগজ / 8.5 কেজি, পরিমাণ / শক্ত কাগজ / 1200 পিসি
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
অংশ নং: |
RJP-003TC1 |
বিকল্প: |
LPJ4284CNL |
সংযোগকারী প্রকার: |
ইন্টিগ্রেটেড চৌম্বক RJ45 সংযোগকারী |
অ্যাপ্লিকেশন: |
10/100 বেস-টি |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
ওরিয়েন্টেশন: |
90 ～ কোণ (ডান) |
সমাপ্তি: |
সোল্ডার |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
অংশ নং: |
RJP-003TC1 |
বিকল্প: |
LPJ4284CNL |
সংযোগকারী প্রকার: |
ইন্টিগ্রেটেড চৌম্বক RJ45 সংযোগকারী |
অ্যাপ্লিকেশন: |
10/100 বেস-টি |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
ওরিয়েন্টেশন: |
90 ～ কোণ (ডান) |
সমাপ্তি: |
সোল্ডার |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |

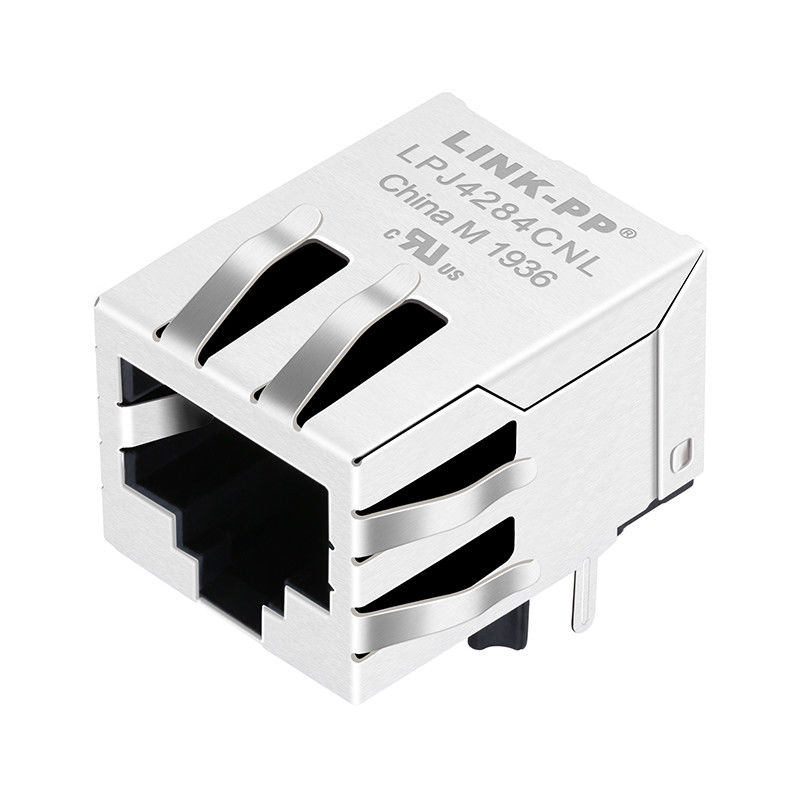

RJP-003TC1 হল একক-পোর্ট 10/100Base-T RJ45 MagJack ইন্টিগ্রেটেড চৌম্বক এবং PoE সমর্থন সহ। সম্পূর্ণরূপে LINK-PP LPJ4284CNL এর সাথে সামঞ্জস্যপূর্ণ।
দ্যRJP-003TC1একটিইন্টিগ্রেটেড ম্যাগনেটিক্স সহ এক-পোর্ট RJ45 ইথারনেট সংযোগকারী,10/100Base-T ফাস্ট ইথারনেট অ্যাপ্লিকেশন.
এটি সমর্থন করেআইইইই ৮০২.৩এফ পিওই, একটি একক ইথারনেট ক্যাবলের মাধ্যমে ডেটা ট্রান্সমিশন এবং পাওয়ার বিতরণ উভয়ই সরবরাহ করে।
এই মডেলটি হলLINK-PP LPJ4284CNL এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণএটি নেটওয়ার্কিং, শিল্প এবং এমবেডেড সিস্টেম ডিজাইনের জন্য একটি আদর্শ ড্রপ-ইন প্রতিস্থাপন।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| RJP-003TC1 RJ45 MagJack 10/100Base-T ইথারনেটের জন্য ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ | |
| পণ্যের ধরন | RJ45 MagJack (ইন্টিগ্রেটেড ম্যাগনেটিক্স) |
| পার্ট নম্বর | RJP-003TC1 |
| ইথারনেট স্ট্যান্ডার্ড | 10/100বেস-টি |
| বন্দর সংখ্যা | 1 × 1 বন্দর |
| সংযোগকারী প্রকার | RJ45 8P8C |
| চৌম্বকীয় কনফিগারেশন | 1CT:1CT (TX/RX) |
| পিওই সমর্থন | আইইইই ৮০২.৩ এফ |
| এলইডি বিকল্প | কোনটিই |
| সুরক্ষা | ইএমআই ট্যাব দিয়ে সুরক্ষিত |
| মাউন্ট স্টাইল | হোল (THT) দিয়ে |
| প্রবেশের পথ | পাশের প্রবেশ |
| ল্যাচ ওরিয়েন্টেশন | ট্যাব ডাউন |
| কনট্যাক্ট প্লাটিং | গোল্ড 6u′′ / 15u′′ / 30u′′ |
| অপারেটিং তাপমাত্রা | ₹৪০°সি থেকে +৮৫°সি |
| পিসিবি ধারণ | টি-পোস্ট |
| সম্মতি | RoHS, UL, REACH |
আরজে৪৫ ম্যাগজ্যাক পণ্যগুলি আইইইই ৮০২ এর সাথে সম্পূর্ণ সম্মতি নিশ্চিত করার জন্য ব্যাপক বৈদ্যুতিক, সংকেত অখণ্ডতা, পিওই, যান্ত্রিক এবং পরিবেশগত পরীক্ষার মধ্য দিয়ে যায়।3 ইথারনেট স্ট্যান্ডার্ড এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা.
▷বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা
প্রতিটি RJ45 MagJack পরীক্ষা করা হয় dielectric প্রতিরোধ ভোল্টেজ (হাই-পট), বিচ্ছিন্নতা প্রতিরোধের, বাঁক অনুপাত নির্ভুলতা, খোলা সার্কিট ইন্ডাক্ট্যান্স, ফুটো ইন্ডাক্ট্যান্স,এবং সঠিক বিচ্ছিন্নতা নিশ্চিত করার জন্য ডিসি প্রতিরোধের, সিগন্যাল অখণ্ডতা, এবং আইইইই 802.3 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ PoE শক্তি দক্ষতা।
▷সিগন্যাল অখণ্ডতা যাচাইকরণ
সিগন্যাল পারফরম্যান্স ইনসেপশন লস, রিটার্ন লস, নিকটতম এবং দূরবর্তী প্রান্তের ক্রসস্টক (NEXT/FEXT) এর মাধ্যমে বৈধ করা হয়।এবং নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জ জুড়ে স্থিতিশীল ইথারনেট ডেটা ট্রান্সমিশন নিশ্চিত করার জন্য সাধারণ-মোড প্রত্যাখ্যান অনুপাত (সিএমআরআর) পরীক্ষা.
▷PoE নির্ভরযোগ্যতা পরীক্ষা
পাওয়ার ওভার ইথারনেট অ্যাপ্লিকেশনগুলির জন্য, ম্যাগজ্যাকগুলি ধ্রুবক ডিসি বর্তমানের ক্ষমতা, পাওয়ার সন্নিবেশের স্থিতিশীলতা,IEEE 802 অনুযায়ী নিরাপদ এবং নির্ভরযোগ্য শক্তি সরবরাহ নিশ্চিত করার জন্য লোডের অধীনে তাপীয় উত্থান.3f প্রয়োজনীয়তা.
▷যান্ত্রিক স্থায়িত্ব পরীক্ষা
যান্ত্রিক নির্ভরযোগ্যতা জোড় এবং বিচ্ছিন্ন চক্র পরীক্ষার মাধ্যমে যাচাই করা হয়, যোগাযোগ প্রতিরোধের পরিমাপ, প্লাগ ধারণ শক্তি মূল্যায়ন,এবং দীর্ঘমেয়াদী স্থায়িত্ব এবং নিরাপদ পিসিবি সমাবেশ নিশ্চিত করার জন্য soldability পরীক্ষা.
▷পরিবেশগত ও নির্ভরযোগ্যতা পরীক্ষা
পণ্যগুলিকে অপারেটিং তাপমাত্রা চক্র (°C থেকে °C পর্যন্ত), তাপীয় শক, উচ্চ তাপমাত্রা / উচ্চ আর্দ্রতা এক্সপোজার, কম্পন,এবং যান্ত্রিক শক পরীক্ষা কঠোর পরিবেশগত অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করার জন্য.
▷ইএমআই, নিরাপত্তা ও সম্মতি পরিদর্শন
ইএমআই নিয়ন্ত্রণ, সুরক্ষা এবং নিয়ন্ত্রক সম্মতি প্রয়োজনীয়তা পূরণের জন্য সুরক্ষা কার্যকারিতা, গ্রাউন্ডিং ধারাবাহিকতা, উপাদান জ্বলনযোগ্যতা (UL 94 V-0) এবং মাত্রাগত নির্ভুলতা পরীক্ষা করা হয়।
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| উচ্চতা | 13.৩০ ∙ ১৩.৪০ মিমি |
| দৈর্ঘ্য | 21.২৫.২১.৩০ মিমি |
| প্রস্থ | 15.90 ️ 15.93 মিমি |
| নেট ওজন | প্রায় ০.০০৭ কেজি / টুকরা |
| প্যাকেজ | 50 পিসি / ট্রে; 1200 পিসি / কার্টন |
| কার্টন আকার | ৩২ × ৩০ × ৩১ সেমি |
| মোট ওজন | প্রায় ৮.৫ কেজি / কার্টন |
|
