পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,REACH,RoHS
মডেল নম্বার: MIC66211-5171T-LF3
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
অংশ সংখ্যা: |
Mic66211-5171T-LF3 = 7499210121 |
ব্যাপক উৎপাদন: |
LPJ4049HDNL |
মাউন্টিং: |
ডিআইপি / সাইড এন্ট্রি |
আবেদন: |
10/100Base-T POE |
সূচক: |
এলইডি |
বিনামূল্যে নমুনা: |
উপলব্ধ |
অংশ সংখ্যা: |
Mic66211-5171T-LF3 = 7499210121 |
ব্যাপক উৎপাদন: |
LPJ4049HDNL |
মাউন্টিং: |
ডিআইপি / সাইড এন্ট্রি |
আবেদন: |
10/100Base-T POE |
সূচক: |
এলইডি |
বিনামূল্যে নমুনা: |
উপলব্ধ |

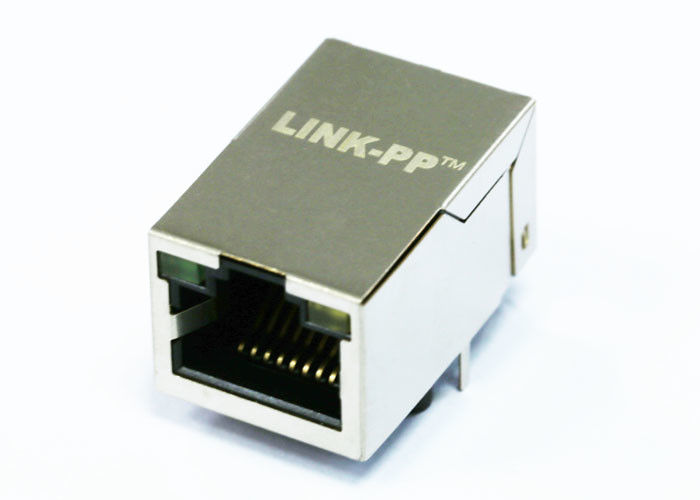

The MIC66211-5171T-LF3/7499210121 হল একটি সিঙ্গেল-পোর্ট RJ45 কানেক্টর যা ইন্টিগ্রেটেড ম্যাগনেটিক্স (ট্রান্সফরমার, কমন-মোড চোক এবং রেকটিফায়ার ব্রিজ) সহ বিশেষভাবে ডিজাইন করা হয়েছে 10/100Base-T PoE অ্যাপ্লিকেশনের জন্য। এটি একটি ট্যাব-ডাউন সাইড-এন্ট্রি কনফিগারেশন সহ হলুদ/সবুজ LED ইন্ডিকেটর, যা শিল্প এবং নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য কম্প্যাক্ট এবং নির্ভরযোগ্য সংযোগ সরবরাহ করে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ইথারনেট ইন্টারফেস | 10/100 বেস-টি PoE (IEEE 802.3af কমপ্লায়েন্ট) |
| ইন্টিগ্রেটেড কম্পোনেন্টস | ট্রান্সফরমার, কমন-মোড চোক, রেকটিফায়ার ব্রিজ |
| মাউন্টিং স্টাইল | সাইড এন্ট্রি, ট্যাব-ডাউন, থ্রু-হোল |
| LEDs | হলুদ / সবুজ স্ট্যাটাস ইন্ডিকেটর |
| কন্টাক্ট প্লেটিং | গোল্ড (ন্যূনতম 6 μ") |
| ইনডাকট্যান্স (OCL) | ≥ 350 µH 8 mA DC বায়াসে |
| হাই-পট আইসোলেশন ভোল্টেজ | 1500 Vrms |
| অপারেটিং টেম্পারেচার | –40 °C থেকে +85 °C (সাধারণ শিল্প পরিসীমা) |
| কমপ্লায়েন্স স্ট্যান্ডার্ডস | IEEE 802.3af, UL, RoHS, REACH, ISO 9001, ISO 14001 (শক্তি ও পরিবেশ) |
| অ্যাপ্লিকেশনস | মনিটরিং সিস্টেম, ইন্ডাস্ট্রিয়াল পিসি, এমবেডেড মেইন বোর্ড, সোলার ইনভার্টার, স্মার্ট মিটার ও গেটওয়ে |
| বিকল্প/সামঞ্জস্যপূর্ণ P/N | WE 7499210121A / MIC66211-5171T-LF3 |
| প্যাকেজিং | ট্রে (SPQ: 50 পিস, কার্টন: 1,200 পিস; কার্টনের আকার: 32 × 30 × 31 সেমি; মোট ওজন: 8.5 কেজি) |
1. টার্ন রেশিও(±2%):
TX=1CT∶1 RX=1CT∶1
2. ইন্ডাকট্যান্স OCL: 350uH ন্যূনতম
@ 100KHz/0.1V,8mA DC বায়াস
3. ইনসারশন লস:
-1.0dB সর্বোচ্চ @ 1.0-100MHz
4. রিটার্ন লস:
-18dB ন্যূনতম @ 1-10MHz
-16dB ন্যূনতম @ 10-30MHz
-12dB ন্যূনতম @ 30-60MHz
-10dB ন্যূনতম @ 60-100MHz
5. ক্রস-টক:
-40dB ন্যূনতম @ 1-30MHz
-35dB ন্যূনতম @ 30-60MHz
-30dB ন্যূনতম @ 60-100MHz
6. কমন মোড রিজেকশন:
-30dB ন্যূনতম @ 1-50MHz
-20dB ন্যূনতম @ 50-150MHz
7. হাইপট টেস্ট: 1500Vrms ন্যূনতম
8. অপারেটিং টেম্পারেচার রেঞ্জ: -40℃ থেকে +85℃।
একটি PoE (পাওয়ার ওভার ইথারনেট) RJ45 কানেক্টর ইথারনেট ম্যাগনেটিক্স এবং কখনও কখনও রেকটিফায়ারগুলিকে একত্রিত করে, যা একটি একক ইথারনেট কেবলের মাধ্যমে ডেটা এবং পাওয়ার উভয়ই প্রেরণ করতে দেয়। এটি PCB ডিজাইনকে সহজ করে এবং আইপি ক্যামেরা, ভিওআইপি ফোন এবং শিল্প নিয়ন্ত্রকের মতো ডিভাইসগুলিকে সমর্থন করে।
স্ট্যান্ডার্ড RJ45 কানেক্টরের বিপরীতে, একটি PoE RJ45 কানেক্টর বৈশিষ্ট্য বিল্ট-ইন ম্যাগনেটিক্স (ট্রান্সফরমার এবং চোক) এবং PoE সামঞ্জস্যতা, যা ডেটা ট্রান্সমিশনের পাশাপাশি নিরাপদ পাওয়ার ডেলিভারি (IEEE 802.3af/at/bt স্ট্যান্ডার্ড অনুযায়ী) সক্ষম করে।3. PoE RJ45 কানেক্টরের সাধারণ অ্যাপ্লিকেশন কি কি?
IEEE 802.3af (PoE, 15.4W পর্যন্ত)
সমর্থিত ডেটা রেট (10/100Base-T, গিগাবিট, বা উচ্চতর)
নন-PoE ডিভাইসগুলির সাথেও কাজ করতে পারে কারণ পাওয়ার ডেলিভারি কেবল তখনই সক্রিয় হয় যখন একটি সামঞ্জস্যপূর্ণ পাওয়ারড ডিভাইস (PD) সনাক্ত করা হয়। এটি লিগ্যাসি ইথারনেট সরঞ্জামের সাথে নিরাপদ অপারেশন নিশ্চিত করে।7. ইন্টিগ্রেটেড PoE RJ45 কানেক্টর ব্যবহারের সুবিধা কি কি?
