LU1T041C-43 LF / LU1S041F-43 LF RJ45 একক পোর্ট 10/100 BASE-TX ফিল্টার

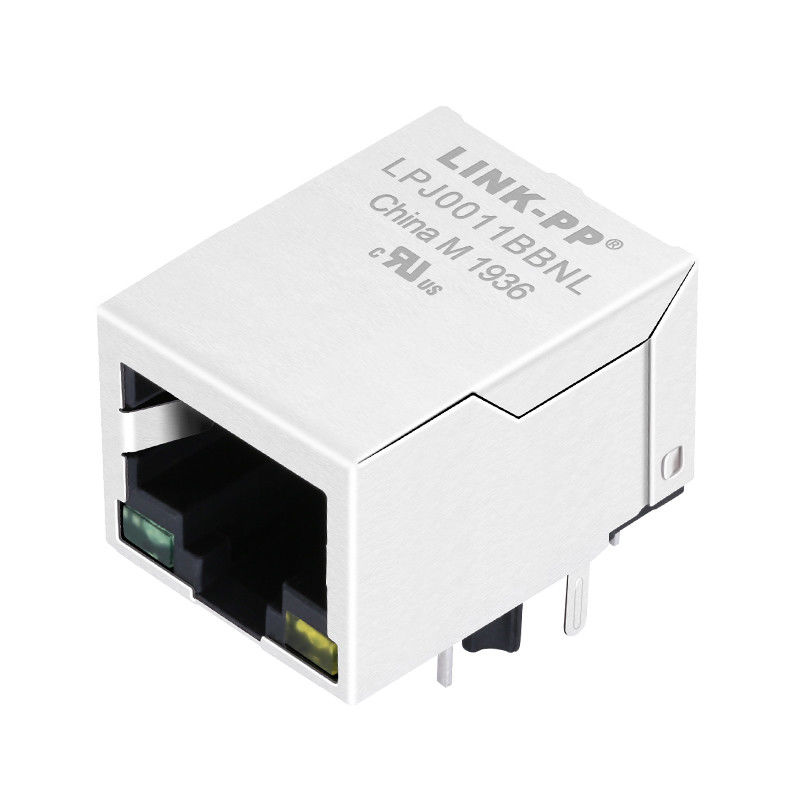

LINK-PP LPJ0011BBNL ইন্ডাস্ট্রিয়াল RJ45 MagJack এর দ্রুত বিবরণ

10/100 BASE-T RJ45 1 x 1 ইন্টিগ্রেটেড ম্যাগনেটিক্স সংযোগকারী

1স্ট্যান্ডার্ড কনফ্লায়েন্সঃ

• আরজে-৪৫ সংযোগের জন্য এফসিসি স্ট্যান্ডার্ডের সাথে মেলে।
• IEEE802.3u স্ট্যান্ডার্ড মেনে চলে।

2ইন্টিগ্রেটেড কম্পোনেন্ট:

• আরজে-৪৫ সংযোগকারীটিতে একটি ট্রান্সফরমার, ইম্পেড্যান্স রেজিস্টার এবং উচ্চ ভোল্টেজ ক্যাপাসিটার অন্তর্ভুক্ত রয়েছে।
• পিসিবি বোর্ডের জায়গা বাঁচাতে স্ট্যান্ডার্ড আরজে-৪৫ সংযোগকারীর সমান আকারের ডিজাইন করা।

3পারফরম্যান্সঃ

• সামগ্রিক ইএমআই কর্মক্ষমতা উন্নত করতে ইএমআই বিকিরণ হ্রাস করে।
• ইউটিপি-৫ ক্যাবলে ১০/১০০ বেজ ট্রান্সমিশনের জন্য ডিজাইন করা।
• এতে দুটি ইন্টিগ্রেটেড এলইডি রয়েছে (ঐচ্ছিক) ।

4ইএমআই এবং সিগন্যাল আইসোলেশনঃ

• ইএমআই এবং ক্রস-টাক হ্রাস করার জন্য এলইডি সিগন্যাল কন্ডিশন ইথারনেট সিগন্যাল কন্ডিশন থেকে বিচ্ছিন্ন।

5RoHS সম্মতিঃ

• সম্পূর্ণরূপে RoHS প্রয়োজনীয়তা সঙ্গে সঙ্গতিপূর্ণ।

6তাপমাত্রা পরিসীমাঃ

• অপারেটিং তাপমাত্রা পরিসীমাঃ 0°C থেকে +70°C।
• সংরক্ষণের তাপমাত্রা পরিসীমাঃ -২৫°সি থেকে +৮৫°সি।

7মডেল:

• ডিজাইন মডেলঃ LU1T041C-43 LF / LU1S041F-43 LF।
• ভর উৎপাদন মডেল: LPJ0011BBNL।

বর্ণনা

1পণ্যের ধরন বৈশিষ্ট্যঃ

1) পণ্যের ধরন = সংযোগকারী
2) জ্যাক টাইপ = RJ45
3) প্রোফাইল = স্ট্যান্ডার্ড
4) পিসিবি মাউন্টিং ওরিয়েন্টেশন = সাইড এন্ট্রি (ডান কোণ) / শীর্ষ এন্ট্রি ((উল্লম্ব)

2যান্ত্রিক সংযুক্তিঃ
1) জ্যাক কনফিগারেশন = 1 x 1

3বৈদ্যুতিক বৈশিষ্ট্যঃ
১) সুরক্ষিত = হ্যাঁ

4. সমাপ্তি সম্পর্কিত বৈশিষ্ট্যঃ
1) ইএমআই আঙুল - নীচে = ছাড়া
2) সমাপ্তি পদ্ধতি = সোল্ডার

5শরীর সম্পর্কিত বৈশিষ্ট্যঃ
1) পোর্ট কনফিগারেশন = একক/মাল্টি
2) ইএমআই আঙ্গুল -উপরে এবং পাশের = সঙ্গে/বিহীন
3) ল্যাচ ওরিয়েন্টেশন = স্ট্যান্ডার্ড - ল্যাচ ডাউন
4) পিসিবি লেজের দৈর্ঘ্য

6. যোগাযোগ সম্পর্কিত বৈশিষ্ট্যঃ
১) প্রাক লোড = হ্যাঁ
২) যোগাযোগের শেষের ধরন = হোল/পার্ফেস মাউন্টের মধ্য দিয়ে

7আবাসন সংক্রান্ত বৈশিষ্ট্য:
1) সংযোগকারী শৈলী = জ্যাক

8শিল্প মানঃ
1) RoHS/ELV সম্মতি = RoHS সম্মতি, ELV সম্মতি
2) সীসা মুক্ত সোল্ডার প্রক্রিয়া = 240°C পর্যন্ত সক্ষম ওয়েভ সোল্ডার,

তরঙ্গ সোল্ডার যা ২৬০ ডিগ্রি সেলসিয়াসে সক্ষম, তরঙ্গ সোল্ডার যা ২৬৫ ডিগ্রি সেলসিয়াসে সক্ষম

রিফ্লো সোল্ডারিং অপশনাল;
3) RoHS/ELV সম্মতি ইতিহাস = সবসময় RoHS সম্মতি ছিল

9সনাক্তকরণ চিহ্নঃ
1) বাম LED রঙ (অবস্থান #1) = সবুজ - 250 ওহম প্রতিরোধক
2) ডানদিকে LED রঙ (পজিশন #2) = সবুজ - 250 ওহম প্রতিরোধক

10ব্যবহারের শর্তাবলী:
1) প্রযোজ্য = মুদ্রিত সার্কিট বোর্ড
2) পরিবেশগত অবস্থা = অফিস / স্থান
3) অপারেটিং তাপমাত্রা (°C) = 0 - 70/-40 - +85

11. হাইপোটঃ 1500Vrms MIN

LU1T041C-43 LF / LU1S041F-43 LF এর উপাদান স্পেসিফিকেশনঃ

1. প্লাস্টিক উপাদানঃ থার্মোপ্লাস্টিক (UL 94V-0) কালো হাউজিং উচ্চ শিখা retardance এবং স্থায়িত্ব নিশ্চিত করে।
2. ধাতব ঢালঃ কার্যকর ঢালাইয়ের জন্য 20u "নিকেল বেধ সহ ব্রাস।
3. স্প্রিং ওয়্যারঃ নির্ভরযোগ্য পরিবাহিতা জন্য নির্বাচনী স্বর্ণের প্রলেপ সঙ্গে ফসফর ব্রোঞ্জ।
4. সোল্ডার পিনঃ 0.4x0.4 মিমি, সুরক্ষিত পিসিবি মাউন্টের জন্য সোল্ডার প্লাটিং সহ ফসফোর ব্রোঞ্জ।
5. এই বহুমুখী সংযোগকারীটি ইথারনেট সংযোগে শক্তিশালী পারফরম্যান্স এবং উচ্চ নির্ভরযোগ্যতা প্রয়োজন এমন শিল্প অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
