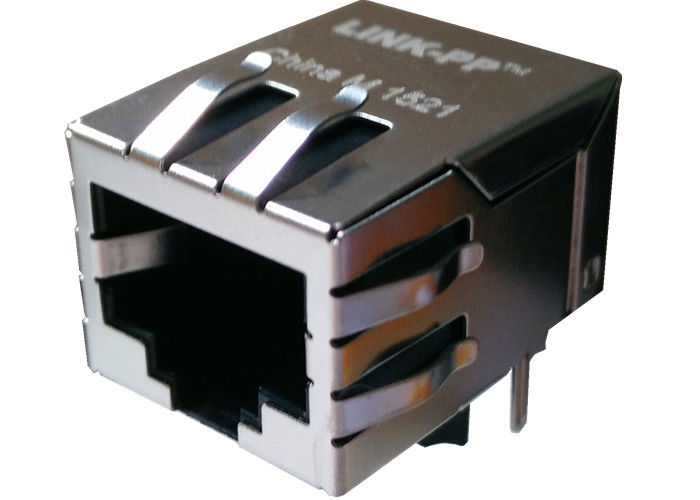

KLA1T109 ইন্টিগ্রেটেড 1000Mbps চৌম্বক সঙ্গে LF একক Rj45 সংযোগকারী

KLA1T109 ইন্টিগ্রেটেড 1000Mbps চৌম্বক সঙ্গে LF একক Rj45 সংযোগকারী

তাৎক্ষণিক বিবরণ

একক 1000 জোট-টি ম্যাগনেটিকসের সাথে একমাত্র RJ45 সংযোগকারী মডিউল

1.আরজে -45 এফসিসি স্ট্যান্ডার্ড সাথে মিলে যাওয়া প্রয়োজন।
2. IEEE 802.3ab মান প্রয়োজনীয়তা বোঝায়।
3.আরজে -45 সংযোগকারী ট্রান্সফরমার / ইম্পিডেন্স রোধ / উচ্চ ভোল্টেজের ক্যাপাসিটরের সাথে সমন্বিত।
4. পিসিবি বোর্ড স্থান সংরক্ষণ করতে RJ-45 সংযোগকারী হিসাবে একই আকার।
5. ইএমআই কর্মক্ষমতা উন্নত করার জন্য EMI বিকিরণ উত্থাপিত।
UTP-5 তারের উপর 1000 ভিত্তি সংক্রমণ জন্য ডিজাইন।
ROHS প্রয়োজনীয়তা সঙ্গে 7.Compliance।
8. তাপমাত্রা পরিসীমা পরিচালনা: 0 ℃ থেকে + 70 ℃
9. স্টোরেজ তাপমাত্রা পরিসীমা: -25 ℃ থেকে + 85 ℃

10. নকশা মডেল : 【KLA1T109 LF】

11. গণ উত্পাদন মডেল : 【LPJXXXXCNL】

ম্যাগ। রিভার্স ল্যাচ,

LED ঐচ্ছিক; ইএমআই-আঙুল ঐচ্ছিক

বিবরণ

ইন্টিগ্রেটেড 1000 এমবিপিএস চৌম্বক সঙ্গে একা Rj45 সংযোগকারী, IEEE 802.3 / এফ / এ মিটিং

1. পণ্য প্রকার বৈশিষ্ট্য:

1) পণ্য প্রকার = সংযোগকারী
2) জ্যাক টাইপ = RJ45
3) প্রোফাইল = স্ট্যান্ডার্ড
4) পিসিবি মাউন্ট ওরিয়েন্টেশন = সাইড এণ্ট্রি (ডাইট এঙ্গেল) / শীর্ষ এন্ট্রি (উল্লম্ব)

2. যান্ত্রিক সংযুক্তি:
1) জ্যাক কনফিগারেশন = 1 x 1

3. বৈদ্যুতিক বৈশিষ্ট্য:
1) রক্ষা = হ্যাঁ

4. পরিসমাপ্তি সম্পর্কিত বৈশিষ্ট্য:
1) ইএমআই আঙুল - নিচের = ছাড়া
2) টার্মিন্যাশনের পদ্ধতি = সল্ডার

5. শারীরিক সম্পর্কিত বৈশিষ্ট্য:
1) পোর্ট কনফিগারেশন = একক / মাল্টি
2) ইএমআই ফিংগার - টপ এবং সাইড = সঙ্গে / ছাড়া
3) লাঞ্চ ওরিয়েন্টেশন = স্ট্যান্ডার্ড - নিম্নচাপ নিচে
4) পিসিবি টেল দৈর্ঘ্য

6. সম্পর্কিত বৈশিষ্ট্য যোগাযোগ:
1) প্রাকলোড = হ্যাঁ
2) যোগাযোগ সমাপ্তি টাইপ = হোল / সারফেস মাউন্ট মাধ্যমে

7. হাউজিং সম্পর্কিত বৈশিষ্ট্য:
1) সংযোগকারী শৈলী = জ্যাক

8. শিল্প মান:
1) RoHS / ELV সম্মতি = RoHS অনুবর্তী, ELV অনুবর্তী
2) লিড মুক্ত সমালোচক প্রক্রিয়া = ওয়েভ ঝাল 240 ° সি সক্ষম,

ওয়েভ সংযোজকটি 260 ডিগ্রী সেন্টিগ্রেড, ওয়েভ সল্ফারে 265 ডিগ্রি সেন্টিগ্রেড

রিফ্লো-সলডারিং ঐচ্ছিক;
3) RoHS / ELV সম্মতি ইতিহাস = সর্বদা RoHS অনুবর্তী ছিল

9. সনাক্তকরণ চিহ্নিতকরণ:
1) বাম LED রঙ (অবস্থান # 1) = সবুজ - 250 ওম রোধ
2) ডান LED রঙ (অবস্থান # 2) = সবুজ - 250 ওম রোধ

10. ব্যবহারের জন্য শর্তাবলী:
1) প্রিন্টেড সার্কিট বোর্ডে প্রযোজ্য
2) পরিবেশগত শর্তাবলী = অফিস / চত্বরে
3) অপারেটিং তাপমাত্রা (° সি) = 0 - 70 / -40 - +85

11.Hipot:

1500 কিলোমিটার মিনিট

টার্মিনাল ব্যবহারকারীর জন্য অ্যাপ্লিকেশন

এডিএসএল মোডেম, ল্যান-ও-মাদারবোর্ডের মতো অ্যাপ্লিকেশানগুলি সমর্থন করতে ডিজাইন করা হয়েছে এন হ্যাক, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সএসএসএসএল মোডেম, কল সেন্টার সমাধান, কমপ্লেক্স সেট টপ বক্স, ভিওআইপি গেটওয়ে সেটআপ, বর্ডার গেটওয়ে প্রোটোকল, দ্রুত ইথারনেট সুইচ ইত্যাদি। ..

প্রতিযোগিতামূলক সুবিধা

18 বছর উৎপাদন অভিজ্ঞতা,

2600 কর্মী,

100% পরীক্ষা

নমনীয় প্রসবের সময়

প্রধান গ্রাহক

তি, ইন্টেল, স্যামসাং, ফ্লুক, জাবিল, ফ্লেক্সট্রোনিক্স, সাইপ্রেস, ফ্রীসসাল, ইকফের জন্য ডিজাইন .......

ইএমএস অ্যাপ্লিকেশন

বিল্ট ইন নমনীয় পিসিবি সমাবেশ; অনমনীয়-নমনীয় পিসিবি সমাবেশ; মাইক্রো ইলেক্ট্রনিক, ফ্লিপ চিপ; মাইক্রো ইলেক্ট্রনিক, চিপ অন বোর্ড; অপটিক্যালিবিলিটি অ্যাসেম্বলি; আরএফ / বেতার সমাবেশ; হোল অ্যাসেম্বলি মাধ্যমে; সারফেস মাউন্ট পরিষদ; সিস্টেম বিধানসভা; মুদ্রিত সার্কিট বোর্ড বিধানসভা
