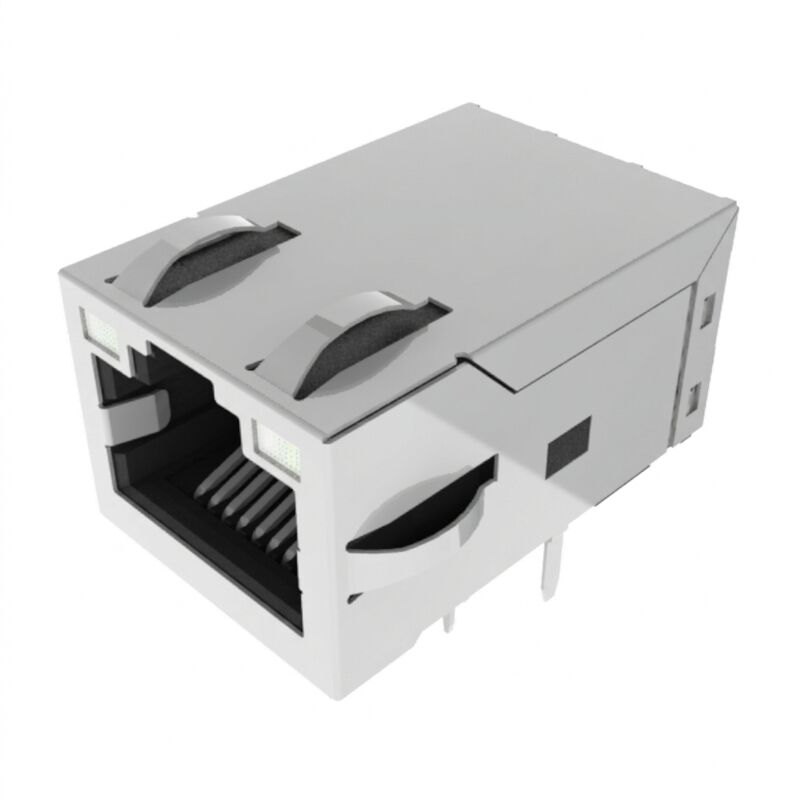

JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ ইন্টিগ্রেটেড RJ45 কানেক্টর

JXF0-5012NL সংযোগকারী কী এবং এর মূল বৈশিষ্ট্যগুলি কী কী?

দ্যJXF0-5012NLএটি একটি শক্ত, শিল্প সমন্বিত RJ45 সংযোগকারী (ICM/MagJack) ।5GBase-T(5 গিগাবাইট / সেকেন্ড) উচ্চ গতির ইথারনেট এবং সরবরাহ করে৯০ ওয়াট ৪ জোড়া PoE++পাওয়ার (900 mA @ 57VDC, আইইইই 802.3bt সামঞ্জস্যপূর্ণ) । মূল স্পেসিফিকেশনগুলির মধ্যে রয়েছে একটি শিল্প অপারেটিং তাপমাত্রা-40°C থেকে +85°C,2250 ভিডিসিগ্যালভানিক বিচ্ছিন্নতা (ট্রান্সফরমার পাশ), দ্বৈত সবুজ/হলুদ দ্বৈত রঙের এলইডি এবংপিন-ইন-পেস্ট / থ্রু-হোল রিফ্লো (THR)টপ অ্যান্ড সাইডস ইএমআই স্প্রিং ফিঙ্গারগুলির সাথে সামঞ্জস্যপূর্ণ ফুটপ্রিন্ট।

5GBase-T ইন্টিগ্রেটেড RJ45 কানেক্টর 90W 4-পিয়ার PoE++ ওভারভিউ সহ

JXF0-5012NL একটি শিল্প-গ্রেড, একক-পোর্ট গিগাবিট পালস জ্যাক ইন্টিগ্রেটেড সংযোগকারী মডিউল (আইসিএম) যা বিশেষভাবে ব্যান্ডউইথ-প্রয়োজনীয়, উচ্চ-শক্তির এমবেডেড অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।আইইইই ৮০২ এর অধীনে 5GBase-T ইথারনেট গতির সম্পূর্ণ সমর্থন.3 স্পেসিফিকেশন, এই সংযোগকারী অভ্যন্তরীণ চৌম্বক অন্তর্ভুক্ত, 3-ক্যার PHY পাশ সাধারণ মোড chokes,IEEE 802 এর জন্য 90W (900mA অবিচ্ছিন্ন @ 57VDC 4 জোড়া) পর্যন্ত সরবরাহ করতে সক্ষম এবং সরাসরি উচ্চ-ক্ষমতা সমাপ্তি.3bt টাইপ ৪ PoE++ ডিভাইস।

চরম পরিবেশে শক্তিশালী মোতায়েনের জন্য ডিজাইন করা, JXF0-5012NL -40 °C থেকে +85 °C তাপমাত্রা পরিসীমা জুড়ে কাজ করে।এর বিশেষায়িত হাউজিং এবং পিন নির্মাণ থ্রু-হোল রিফ্লো (THR / পিন-ইন-পেস্ট) প্রক্রিয়াকরণ সক্ষম করে, MSL 1 শেল্ফ জীবন এবং উচ্চ যান্ত্রিক ধারণক্ষমতা অর্জন করার সময় ম্যানুয়াল সেকেন্ডারি সোল্ডারিং অপারেশন দূর করে PCB সমাবেশ খরচ কমাতে।

প্রধান স্থাপত্য বৈশিষ্ট্য

• হাই-স্পিড সিগন্যাল ইন্টিগ্রিটিঃ-২৪ ডিবি (১৪০ মেগাহার্টজ) অতিক্রম করে রিটার্ন ক্ষতি এবং ক্রস-টালক দমন -৩০ ডিবি (১০১২৫ মেগাহার্টজ) পর্যন্ত অপারেশনের জন্য অনুকূলিত।
• হাই-পাওয়ার PoE++ ইন্টিগ্রেশনঃডেডিকেটেড ডিসি পিনস (পিনস 15 ¢ 18) উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল জোড়াগুলির অবনতি বা চৌম্বকীয় কোরকে পরিপূর্ণ না করে নিরাপদে 900mA প্রতি জোড়া ক্যাবল সাইডে রুট করে।
• উচ্চতর ইএমআই দমনঃনিম্ন বিকিরণ নির্গমন এবং এফসিসি সম্মতি নিশ্চিত করার জন্য পিএইচওয়াই পাশের অভ্যন্তরীণ 3-ওয়্যার স্টোকস এবং বাহ্যিক মাল্টি-কন্টাক্ট ইএমআই স্প্রিং ফিঙ্গার (টপ অ্যান্ড সাইডস) দিয়ে ডিজাইন করা।
• উত্পাদন স্থিতিস্থাপকতাঃজে-এসটিডি-০৭৫ আর৭ ক্যাটাগরির সম্মতি (২৬০ ডিগ্রি সেলসিয়াস পর্যন্ত পিক রিফ্লো/ওয়েভ সোল্ডারিং) মিশন-ক্রিটিক্যাল নির্ভরযোগ্যতার জন্য ৩০ মাইক্রন ইঞ্চি গোল্ড-প্লেটেড যোগাযোগ ইন্টারফেস।

JXF0-5012NL THR RJ45 Magjack এর টেকনিক্যাল স্পেসিফিকেশন টেবিল

1. পরম ও পরিবেশগত রেটিং

2. উচ্চ-ফ্রিকোয়েন্সির বৈদ্যুতিক বৈশিষ্ট্য (@ 25°C, -40°C থেকে +85°C)

3. PoE++ ডেলিভারি স্পেসিফিকেশন

4উপাদান ও ইলেক্ট্রোপ্লেটিং স্পেসিফিকেশন

JXF0-5012NL ইন্টিগ্রেটেড RJ45 সংযোগকারী ডেটা শীট

ইঞ্জিনিয়ারিং তথ্য

পিনআউট এবং স্কিম্যাটিক কনফিগারেশন (অঙ্কনঃ JXF0-xx12NL)

JXF0-5012NL 18 টি কার্যকরী পিন প্লাস 2 যান্ত্রিক গ্রাউন্ড রিটেনশন পোস্টকে সংহত করেঃ

পিসিবি হোল লেআউট (উপাদানের পাশ)দৃশ্য):
   [12] [11] (বামLED) [14] [13] (ঠিক আছেLED)
       [10] [8] [6] [4] [2]<-সিগন্যালসারি[9] [7] [5] [3] [1]
             [18] [16]<-নিবেদিত90W PoE পিন
               [17] [15]
(স্কিল ট্যাব) (স্কিল ট্যাব)

পিন 1 ¢ 10 (সিগন্যাল এবং সেন্টার ট্যাপ):

• পিন ১ঃ এমডি১+। পিন ২ঃ এমডি১-। পিন ৩ঃ এমডি২+। পিন ৪ঃ এমডি২-।
• পিন ৫: এমডিসিটি২।
• পিন ৭: এমডি৩+। পিন ৮: এমডি৩-। পিন ৯: এমডি৪+। পিন ১০: এমডি৪-।

পিন ১১১৪ (দুই রঙের এলইডি):

• পিন 11 & 12: বাম LED এর জন্য দ্বি-দিকনির্দেশক নিয়ন্ত্রণ (সবুজ @ 568nm / হলুদ @ 585nm)
• পিন 13 & 14: ডানদিকে LED এর জন্য দ্বি-নির্দেশক নিয়ন্ত্রণ (সবুজ @ 568nm / হলুদ @ 585nm)

পিন ১৫১৮ (PoE পাওয়ার ইনজেকশন ইনপুট):

• পিন ১৫: ভিডিসি১+
• পিন ১৭: ভিডিসি২+
• সার্কিট দ্রষ্টব্যঃ অভ্যন্তরীণ সমাপ্তি নেটওয়ার্কে 4 × 22nF ক্যাপ, 4 × 75Ω প্রতিরোধক এবং 1nF 2kV বিচ্ছিন্নতা ক্যাপটি শ্যাসি গ্রাউন্ডে অন্তর্ভুক্ত রয়েছে।

লেআউট, প্যানেল কাটআউট এবং সোল্ডার প্রক্রিয়া সুপারিশ

• প্যানেল কাটআউট:স্ট্যান্ডার্ড ক্লিয়ারেন্সের প্রয়োজনীয়তা হল ১৭.৮২ মিমি প্রস্থ × ১৪.০১ মিমি উচ্চতা।
• শরীরের পদচিহ্ন:প্রস্থ ১৬.৮০ মিমি × গভীরতা ২৫.৫৩ মিমি × উচ্চতা ১৩.৫০ মিমি (স্ট্যান্ডঅফ উচ্চতা ০.৩০ মিমি) ।
• পিসিবিতে গর্তের ব্যাসার্ধঃ
  • সিগন্যাল/পিওই এর জন্য 14 × থ্রু হোলসঃ Ø0.89 মিমি সমাপ্ত গর্ত।
  • 4 × LED পিন হোলসঃ Ø1.02 মিমি সমাপ্ত গর্ত।
  • 2× শেল্ড স্ন্যাপ-ইন রিটেনশন হোলসঃ Ø3.25 মিমি প্লাস্টিকযুক্ত/অপ্ল্যাস্টিকযুক্ত হোলস।
• পিন-ইন-পেস্ট (THR) প্রক্রিয়া নির্দেশিকা:
  • পিনের লেজের দৈর্ঘ্য ৩.২০ মিমি, যা ১.৬ মিমি থেকে ২.৪ মিমি পর্যন্ত পিসিবি বেধের জন্য ডিজাইন করা হয়েছে যাতে পর্যাপ্ত পেস্ট ভলিউম টানতে পারে।
  • সোল্ডার পেস্ট স্টেনসিলের খোলাগুলিতে 0.89 মিমি এবং 1.02 মিমি গর্তের চারপাশে ওভারপ্রিন্টিং (10% ঊর্ধ্বগতির) ব্যবহার করা উচিত যাতে সোল্ডার দুর্ভিক্ষ / ফাঁকা স্থানগুলি এড়ানো যায়।
  • আইপিসি/জেডিইসি জে-এসটিডি-০৭৫ (আর৭ শ্রেণীবিভাগ): সর্বোচ্চ সর্বোচ্চ রিফ্লো শরীরের তাপমাত্রা ২৬০°সি।

90W 4-প্যারে PoE ক্ষমতা

JXF0-5012NL PoE সমর্থন করে?

হ্যাঁ, জেএক্সএফ০-৫০১২এনএল হচ্ছে ৪ জোড়ার পো-ই সংস্করণ ৯০০ এমএ এবং ৯০ ওয়াটের জন্য রেট করা।নির্মাতার এই কনফিগারেশন তালিকাভুক্ত করা হয়ঃ900mA - 90W 4 জোড়া.

৯০ ওয়াটের রেটিং স্ট্যান্ডার্ড নন-পিওই এবং কম পাওয়ারের পিওই আরজে৪৫ ইন্টারফেসের থেকে একটি গুরুত্বপূর্ণ পার্থক্য।

PoE ডিজাইন নোট

JXF0-5012NL একটিPoE-সমর্থিত RJ45 ইন্টিগ্রেটেড সংযোগকারী, একটি সম্পূর্ণ PoE পাওয়ার রূপান্তর মডিউল নয়।

একটি সম্পূর্ণ PoE ডিজাইন এখনও উপযুক্ত প্রয়োজনঃ

• PSE বা PD নিয়ামক
• শক্তি রূপান্তর পর্যায়ে
• সুরক্ষা সার্কিট
• প্রযোজ্য হলে সনাক্তকরণ/বিভাজন সার্কিট
• তাপীয় নকশা
• সিস্টেম স্তরের সম্মতি পরীক্ষা

সুতরাং সংযোগকারীটির 90 W ক্ষমতাকে এইভাবে ব্যাখ্যা করা উচিত নয় যে এই উপাদানটি ব্যবহার করে প্রতিটি সিস্টেম স্বয়ংক্রিয়ভাবে একটি শক্তিযুক্ত ডিভাইসে 90 W সরবরাহ করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: JXF0-5012NL কি স্ট্যান্ডার্ড 1000Base-T এবং 2.5GBase-T লিগেসি মোড সমর্থন করে?

উত্তরঃ হ্যাঁ। অভ্যন্তরীণ চৌম্বক এবং ট্রান্সফরমার অনুপাতগুলি (1: 1) 1Gbps, 2.5Gbps এবং 5Gbps জুড়ে আইইইই 802.3 স্পেসিফিকেশনগুলি পূরণ করে। এটি স্বয়ংক্রিয়ভাবে আলোচনা করবে এবং কম ডেটা রেটে নির্বিঘ্নে কাজ করবে।

প্রশ্ন ২ঃ JXF0-5012NL এর জন্য "Isolation is across the Transformer only" এর অর্থ কী?

উত্তরঃ বিশুদ্ধ নন-পিওই সংযোগকারীগুলিতে (যেমন, জেএক্সএফ0-5010 এনএল), 2250 ভিডিসি বিচ্ছিন্নতা কেবল-পার্শ্ব আরজে 45 পিন এবং সমস্ত পিসিবি-পার্শ্ব পিনের মধ্যে সম্পূর্ণরূপে বিদ্যমান।PoE ইনজেকশনের জন্য কেন্দ্রীয় ট্যাপগুলির সাথে সরাসরি সংযুক্ত উচ্চ-শক্তির লাইনগুলি (পিন 15 ¢ 18)তাই, উচ্চ-ভোল্টেজ গ্যালভানিক ভাঙ্গন সুরক্ষা কঠোরভাবে ট্রান্সফরমার সিগন্যাল কয়েল জুড়ে বজায় রাখা হয়, PoE ইনজেকশন ডিসি পথের মাধ্যমে নয়।

প্রশ্ন 3: কেন JXF0-5012NL PHY সাইডে একটি 3-ডায়ার (3W) শক ব্যবহার করে?

উত্তরঃ প্রতি জোড়া 900mA বহন করে ভারী সাধারণ মোড DC ফ্লাক্স প্রবর্তন করে।PHY পাশের একটি 3-ক্যার common-mode choke স্থাপন করে সরাসরি choke windings মাধ্যমে ভারী DC PoE স্রোত চালানো ছাড়া common-mode শব্দ দমন নিশ্চিত করে, কোর স্যাচুরেশন এবং সংকেত অবনতি এড়ানো।

প্রশ্ন ৪ঃ ইন্টিগ্রেটেড দ্বি-রঙের এলইডিগুলির জন্য সামনের ভোল্টেজ এবং বর্তমানের সীমা কী?

উত্তরঃ সবুজ এলইডি 568nm এ পিক এবং হলুদ 585nm এ। সর্বাধিক অবিচ্ছিন্ন ডিসি সামনের স্রোত 150mA, সর্বাধিক শক্তি অপচয় 100mW এবং সর্বোচ্চ বিপরীত ভাঙ্গন ভোল্টেজ (Vr)ভিআর ) ৫.০ ভোল্ট। সাধারণ আলোকসজ্জার উজ্জ্বলতা ২০ এমএ এ ৮১২ এমসিডি।

প্রশ্ন 5: এই সংযোগকারীটি রিফ্লো পরিবর্তে স্ট্যান্ডার্ড ওয়েভ সোল্ডারিংয়ের মধ্য দিয়ে যেতে পারে?

উত্তরঃ হ্যাঁ। J-STD-075 রেটিং R7 এবং J-STD-002 অনুসারে, উপাদানটি প্লাস্টিকের বিকৃতি বা যোগাযোগের অবনতি ছাড়াই 260 °C পর্যন্ত প্রিহিট তাপমাত্রায় স্ট্যান্ডার্ড তরঙ্গ সোল্ডারিং সমর্থন করে।
