পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO 9001,ISO 14001,UL,SGS,REACH168
মডেল নম্বার: SM13072APEL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50 পিসি
মূল্য: $0.05-$0.38
প্যাকেজিং বিবরণ: 600 পিসি/রিল
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
SM13072APEL |
পণ্যের ধরন: |
10/100 বেস-টি ল্যান ট্রান্সফরমার |
ফাংশন: |
ইথারনেট ইম্পিডেন্স ম্যাচিং এবং আইসোলেশন |
ইন্টিগ্রেটেড কমন মোড স্টোক: |
হ্যাঁ |
মাউন্টিং: |
সারফেস মাউন্ট (SMD) |
প্যাকেজ: |
16-পিন SMD/SOIC-শৈলী প্যাকেজ |
নির্মাণ: |
পাত্রযুক্ত |
TX টার্নস রেশিও: |
1:1 ±2% |
RX টার্নস রেশিও: |
1:1 ±2% |
ওসিএল: |
350 µH ন্যূনতম |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 Vrms / 2250 VDC |
অপারেটিং তাপমাত্রা: |
-40°C থেকে +125°C |
যোগ্যতা: |
AEC-Q200 |
সম্মতি: |
RoHS, IEEE 802.3 সামঞ্জস্যপূর্ণ |
পার্ট নম্বর: |
SM13072APEL |
পণ্যের ধরন: |
10/100 বেস-টি ল্যান ট্রান্সফরমার |
ফাংশন: |
ইথারনেট ইম্পিডেন্স ম্যাচিং এবং আইসোলেশন |
ইন্টিগ্রেটেড কমন মোড স্টোক: |
হ্যাঁ |
মাউন্টিং: |
সারফেস মাউন্ট (SMD) |
প্যাকেজ: |
16-পিন SMD/SOIC-শৈলী প্যাকেজ |
নির্মাণ: |
পাত্রযুক্ত |
TX টার্নস রেশিও: |
1:1 ±2% |
RX টার্নস রেশিও: |
1:1 ±2% |
ওসিএল: |
350 µH ন্যূনতম |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 Vrms / 2250 VDC |
অপারেটিং তাপমাত্রা: |
-40°C থেকে +125°C |
যোগ্যতা: |
AEC-Q200 |
সম্মতি: |
RoHS, IEEE 802.3 সামঞ্জস্যপূর্ণ |

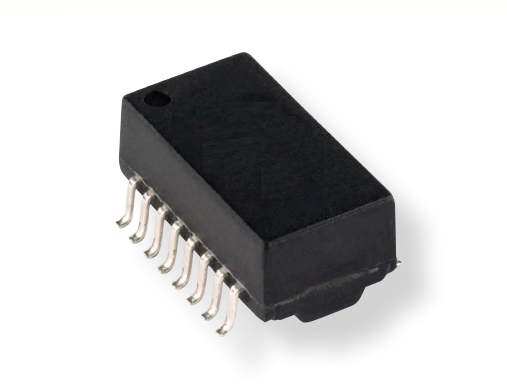

SM13072APEL হল একটি উচ্চ-নির্ভরযোগ্যতা, সারফেস-মাউন্ট (16-পিন SOIC) বিচ্ছিন্ন 10/100 বেস-টি ইথারনেট পালস ট্রান্সফরমার মডিউল যা বিশেষভাবে কঠোর স্বয়ংচালিত এবং শিল্প পরিবেশের জন্য তৈরি করা হয়েছে। একটি সম্পূর্ণ পাত্রযুক্ত নির্মাণ, স্বয়ংক্রিয় কয়েল উইন্ডিং এবং কেবল-সাইড ইন্টিগ্রেটেড সাধারণ মোড চোক সহ নির্মিত, এটি +125 °C পর্যন্ত অবিচ্ছিন্ন অপারেশন, শক্তিশালী ডিফারেনশিয়াল নয়েজ ইমিউনিটি (DCMRR: -35 dB), এবং 1500 Vrms / 2250 Vdc এর দ্বৈত অস্তরক বিচ্ছিন্নতা প্রদান করে।
| প্যারামিটার | স্পেসিফিকেশন | ইঞ্জিনিয়ারিং তাৎপর্য |
| ইথারনেট গতি | 10/100 বেস-টি (দ্রুত ইথারনেট) | অ্যাডাপ্টার, হাব এবং LOM-এর জন্য সম্পূর্ণ IEEE 802.3 সামঞ্জস্য |
| অপারেটিং তাপমাত্রা | -40 °C থেকে +125 °C | AEC-Q200 স্বয়ংচালিত ইঞ্জিন বে এবং কঠোর শিল্পের জন্য যোগ্য |
| টার্নস রেশিও | 1 : 1 (TX) / 1 : 1 (RX) ±2% | ভোল্টেজ-মোড এবং বর্তমান-মোড PHY-এর জন্য প্রতিসম মিল |
| ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল) | 350 µH ন্যূনতম (@ 100 kHz, 0.1 V, 8 mA DC বায়াস) | সরাসরি ডিসি ভারসাম্যহীনতার অধীনে চৌম্বকীয় কোর স্যাচুরেশন প্রতিরোধ করে |
| অস্তরক বিচ্ছিন্নতা (হিপোট) | 1500 Vrms / 2250 Vdc (60 সেকেন্ড @ 1 mA) | লাইন সার্জ, EFT, এবং ESD এর বিরুদ্ধে ব্যতিক্রমী সুরক্ষা |
| প্যাকেজ নির্মাণ | 16-পিন SMD SOIC, পটেড ("P") | আর্দ্রতা প্রবেশ, গুরুতর তাপ সাইক্লিং এবং কম্পন প্রতিরোধ করে |
| উত্পাদন প্রক্রিয়া | স্বয়ংক্রিয় উইন্ডিং এবং চোক অ্যাসেম্বলি | প্রতি ইউনিট দৈর্ঘ্য উচ্চ মোচড় ঘনত্ব; আল্ট্রালো লিকেজ ইনডাক্টেন্স (0.5 µH) |
| স্ট্যান্ডার্ড প্যাকেজিং | টেপ এবং রিল (13-ইঞ্চি রিল, 600 পিসি/রিল) | উচ্চ-গতির স্বয়ংক্রিয় SMT পিক-এন্ড-প্লেস লাইনের জন্য অপ্টিমাইজ করা হয়েছে |
নীচে সমস্ত বৈদ্যুতিক স্পেসিফিকেশন নির্দিষ্ট করা হয়েছে25°Cঅন্যথায় বলা না হলে।
| বৈদ্যুতিক পরামিতি | পরীক্ষার শর্ত | স্পেসিফিকেশন |
|---|---|---|
| TX টার্নস রেশিও | 100 kHz, 0.1 V | 1:1 ±2% |
| RX টার্নস রেশিও | 100 kHz, 0.1 V | 1:1 ±2% |
| ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল) | 100 kHz, 0.1 V, 8 mA DC পক্ষপাত | 350 µH ন্যূনতম |
| ফুটো ইন্ডাকট্যান্স, TX | 100 kHz, 0.1 V, TD সহ TX ছোট | 0.5 µH সর্বোচ্চ |
| লিকেজ ইন্ডাকট্যান্স, আরএক্স | 100 kHz, 0.1 V, RD সহ RX ছোট | 0.5 µH সর্বোচ্চ |
| উইন্ডিং-টু-ওয়াইন্ডিং ক্যাপাসিট্যান্স | 100 kHz, 0.1 V | 35 pF সর্বোচ্চ |
| ডিসিআর, টিডি এবং আরডি | চিপ সাইড | 1.4 Ω সর্বোচ্চ |
| DCR, TX এবং RX | তারের দিক | 1.0 Ω সর্বোচ্চ |
| সন্নিবেশ ক্ষতি | 1-100 MHz | -1.1 ডিবি সর্বোচ্চ। |
| রিটার্ন লস | 1–40 MHz, 100 Ω লোড | -16 ডিবি মিন |
| রিটার্ন লস | 40–100 MHz, 100 Ω লোড | -10 + 20 লগ(f/80 MHz) dB সর্বনিম্ন। |
| ক্রসস্টল্ক | 1-60 MHz | -40 ডিবি মিন |
| ক্রসস্টল্ক | 60-100 MHz | -৩৫ ডিবি মিন |
| সাধারণ মোড প্রত্যাখ্যান | 1-60 MHz | -37 ডিবি মিন |
| সাধারণ মোড প্রত্যাখ্যান | 60-100 MHz | -30 ডিবি মিন |
| ডিফারেনশিয়াল থেকে কমন-মোড প্রত্যাখ্যান অনুপাত | 30 MHz | -৩৫ ডিবি মিন |
| ডিফারেনশিয়াল থেকে কমন-মোড প্রত্যাখ্যান অনুপাত | 60 MHz | -৩৫ ডিবি মিন |
| হাই-পট | TD থেকে TX/RD থেকে RX, 1 mA, 60 s | 1500 Vrms / 2250 Vdc |
প্রকাশিত Bourns ডেটাশীট একই মূল বৈদ্যুতিক বৈশিষ্ট্য দেয়, যার মধ্যে রয়েছে 350 µH OCL, 0.5 µH সর্বোচ্চ লিকেজ ইন্ডাকট্যান্স, 35 pF সর্বোচ্চ উইন্ডিং ক্যাপাসিট্যান্স, -1.1 dB সর্বাধিক সন্নিবেশ ক্ষয় এবং 1500 Vrms বিচ্ছিন্নতা।
দওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল)একটি 10/100 ইথারনেট ট্রান্সফরমারের জন্য একটি মূল নির্বাচন পরামিতি। SM13072APEL 100 kHz, 0.1 V এবং 8 mA DC বায়াস এ সর্বনিম্ন 350 µH নির্দিষ্ট করে।
বিকল্প 10/100 LAN ট্রান্সফরমার তুলনাকারী ইঞ্জিনিয়ারদের পরীক্ষা শর্ত ছাড়াই ইন্ডাকট্যান্স মান তুলনা করার পরিবর্তে একই পরিমাপের শর্তে OCL মূল্যায়ন করা উচিত।
SM13072APEL সর্বোচ্চ নির্দিষ্ট করে0.5 µH ফুটো ইন্ডাকট্যান্সউভয় চ্যানেলের জন্য প্রেরণ এবং গ্রহণ. কম ফুটো ইন্ডাকট্যান্স ট্রান্সফরমারের অভিপ্রেত উচ্চ-ফ্রিকোয়েন্সি কাপলিং বৈশিষ্ট্য বজায় রাখতে সাহায্য করে।
নির্দিষ্ট ঘুর ক্যাপাসিট্যান্স এছাড়াও সীমাবদ্ধসর্বোচ্চ 35 পিএফ, যা উচ্চ-ফ্রিকোয়েন্সি সংকেত আচরণ এবং ট্রান্সফরমার সামঞ্জস্যের মূল্যায়ন করার সময় প্রাসঙ্গিক।
SM13072APEL দুটি প্রতিসম 1:1 চ্যানেলকে সংহত করে (TX এবং RX গ্রহণ করুন)। সাধারণ মোড চোকস (CMC) এর উপর অবস্থিততারের দিক(পিন 14/16 এবং 9/11) এটি PCB গ্রাউন্ড সিস্টেমে প্রবেশ করার আগে সাধারণ-মোড ইলেক্ট্রোম্যাগনেটিক শব্দকে প্রশমিত করতে।
যদিও সমন্বিত আরজে 45 ম্যাগজ্যাকগুলি গ্রাহক অফিস সরঞ্জামগুলিতে জনপ্রিয়,SM13072APEL পৃথক চৌম্বক হল স্বয়ংচালিত এবং কঠোর শিল্প প্ল্যাটফর্মের জন্য পছন্দের স্থাপত্যতিনটি মূল কারণের কারণে:
চরম তাপ ক্ষমতা (-40 °C থেকে +125 °C):
বাণিজ্যিক ম্যাগজ্যাকগুলিতে অভ্যন্তরীণ প্লাস্টিক হাউজিং, LED সন্নিবেশ, এবং অপাটবিহীন ববিন রয়েছে যা শুধুমাত্র +70 °C বা +85 °C রেটিং করা হয়েছে। SM13072APEL বিশেষায়িত স্বয়ংচালিত-গ্রেড পটিং ইপোক্সি এবং উচ্চ-কিউরি-তাপমাত্রা ফেরাইট কোর ব্যবহার করে, এমনকি উচ্চ-তাপ ইঞ্জিন উপসাগরেও স্থিতিশীল আবেশ নিশ্চিত করে।
উচ্চ-ঘনত্ব স্বয়ংক্রিয় উইন্ডিং:
স্বয়ংক্রিয় উইন্ডিং প্রতি ইউনিট দৈর্ঘ্যে তারের জোড়া মোচড় বাড়ায়। এই সুনির্দিষ্ট উইন্ডিং কন্ট্রোল বাঁক অনুপাতের নির্ভুলতা (±2%) গ্যারান্টি দেয় এবং লিকেজ ইনডাক্টেন্সকে শিল্প-নেতৃস্থানীয় ≤0.5-এ নিয়ে যায় μএইচতীক্ষ্ণ পালস প্রান্ত পরিবর্তন এবং ন্যূনতম জিটার নিশ্চিত করা।
ESD এবং সার্জ দমনের জন্য নমনীয় বিন্যাস:
বিচ্ছিন্ন ট্রান্সফরমারগুলি প্রকৌশলীদেরকে উচ্চ-শক্তির ESD সুরক্ষা ডায়োড (যেমন লো-ক্যাপাসিট্যান্স TVS অ্যারে) সরাসরি বহিরাগত RJ45 সংযোগকারী এবং ট্রান্সফরমারের মধ্যে স্থাপন করার অনুমতি দেয়, ক্ল্যাম্পিং স্রোতগুলিকে PHY থেকে দূরে আলাদা করে।
SM13072APEL ফুটপ্রিন্ট ডিজাইন বা পর্যালোচনা করার সময় সুপারিশকৃত PCB ল্যান্ডিং প্যাটার্ন অনুসরণ করা উচিত। বিশেষ করে, ইঞ্জিনিয়ারদের 1.27 মিমি লিড পিচ, 8.89 মিমি রো-টু-সারি সেন্টার স্প্যান এবং PCB প্রকাশের আগে প্রস্তাবিত 0.76 মিমি প্যাড প্রস্থ যাচাই করা উচিত। প্রস্তুতকারকের প্রস্তাবিত লেআউট অভ্যন্তরীণ এবং বাইরের স্প্যানগুলির জন্য যথাক্রমে 7.10 মিমি এবং 10.50 মিমি প্যাড-সারি মাত্রা নির্দিষ্ট করে।
