WA8704-ALD 1500Vrms PoE সিগন্যাল পাথ ট্রান্সফরমার (150W, IEEE 802.3bt, গিগাবিট)

PCB লেআউটে WA8704-ALD হার্ডওয়্যার ইঞ্জিনিয়ারদের জন্য:

1. তাপ ব্যবস্থাপনা: দয়া করে মনে রাখবেন যে প্রতিটি কেবল-সাইড সেন্টার ট্যাপে 1.5 A ডিসি কারেন্ট প্রয়োগ করলে প্রায় 15°C তাপমাত্রা বৃদ্ধি পাবে (25°C পরিবেষ্টিত তাপমাত্রা থেকে)। PCB ডিজাইনে পর্যাপ্ত কপার পোরিং এবং থার্মাল ভায়া ব্যবহার করে তাপ অপচয় নিশ্চিত করুন, বিশেষ করে যদি 85°C সর্বোচ্চ সীমার কাছাকাছি কাজ করেন।
2. রিফ্লো সোল্ডারিং: অত্যন্ত টেকসই টার্মিনেশনগুলি +260°C তাপমাত্রায় সর্বোচ্চ তিনবার 40-সেকেন্ডের রিফ্লো সাইকেল সহ্য করতে পারে। অভ্যন্তরীণ চাপ প্রতিরোধ করার জন্য প্রতিটি সাইকেলের মধ্যে অংশগুলিকে ঘরের তাপমাত্রায় সম্পূর্ণ ঠান্ডা হতে দিতে হবে।
3. SMT-এর জন্য প্যাকেজিং: অংশগুলি টেপ এবং রিল ফরম্যাটে সরবরাহ করা হয় (13-ইঞ্চি রিলে 250 অংশ)। প্লাস্টিক টেপটি 32.4 মিমি প্রশস্ত এবং 24 মিমি পকেট ব্যবধান সহ, যা উচ্চ-গতির স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের জন্য অপ্টিমাইজ করা হয়েছে।

পণ্যের সংক্ষিপ্ত বিবরণ

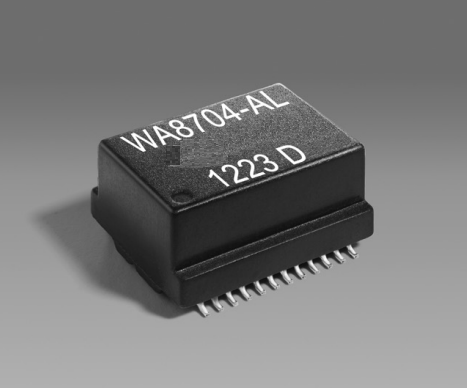

WA8704-ALD একটি প্রিমিয়াম, উচ্চ-কার্যকারিতা সম্পন্ন PoE (Power over Ethernet) সিগন্যাল পাথ ট্রান্সফরমার। বিশেষভাবে IEEE 802.3bt উচ্চ-ক্ষমতার PoE স্ট্যান্ডার্ডের কঠোর চাহিদা পূরণ এবং অতিক্রম করার জন্য প্রকৌশল করা হয়েছে, এই সারফেস-মাউন্ট (SMD) ট্রান্সফরমারটি পরবর্তী প্রজন্মের গিগাবিট ইথারনেট (Gbit) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

150 W 4-পেয়ার সিগন্যাল পাথ 1.5 A প্রতি সেন্টার ট্যাপ পরিচালনা করতে সক্ষম, WA8704-ALD সিগন্যাল ইন্টিগ্রিটি আপোস না করে অভূতপূর্ব পাওয়ার ডেলিভারি প্রদান করে। এটি গিগাবিট ইথারনেটের জন্য রিটার্ন লস প্রয়োজনীয়তা উল্লেখযোগ্যভাবে অতিক্রম করে, উচ্চ-ওয়াটেজ পাওয়ারের পাশাপাশি বিশুদ্ধ ডেটা ট্রান্সমিশন নিশ্চিত করে। -40°C থেকে +85°C পর্যন্ত একটি শিল্প অপারেটিং তাপমাত্রা পরিসীমা এবং একটি শক্তিশালী 1500 Vrms আইসোলেশন সহ, এই ট্রান্সফরমারটি উচ্চ-ক্ষমতার PoE সুইচ, উন্নত PTZ ক্যামেরা, 5G ছোট সেল এবং PoE স্মার্ট লাইটিং নেটওয়ার্ক ডিজাইনকারী প্রকৌশলীদের জন্য চূড়ান্ত পছন্দ।

মূল বৈশিষ্ট্য

1. পরবর্তী প্রজন্মের পাওয়ার হ্যান্ডলিং (IEEE 802.3bt)

সবচেয়ে চাহিদাপূর্ণ PoE++ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, WA8704-ALD 150W 4-পেয়ার পাওয়ার আর্কিটেকচার সমর্থন করে। এটি ব্যতিক্রমী থার্মাল দক্ষতার সাথে প্রতি কেবল-সাইড সেন্টার ট্যাপে 1.5 A ডিসি কারেন্ট পরিচালনা করে (25°C পরিবেষ্টিত বেসলাইন থেকে মাত্র 15°C তাপমাত্রা বৃদ্ধি ঘটায়)।

2. ত্রুটিহীন গিগাবিট সিগন্যাল ইন্টিগ্রিটি

পাওয়ার ডেলিভারি ডেটা গতির মূল্যে আসা উচিত নয়। এই ট্রান্সফরমারটি উচ্চ-গ্রেডের ফেরাইট কোরের উপর যত্ন সহকারে ক্ষতবিক্ষত করা হয়েছে যাতে স্ট্যান্ডার্ড গিগাবিট ইথারনেট রিটার্ন লস প্রয়োজনীয়তা অতিক্রম করা যায়, ক্রসটক কমিয়ে আনা এবং ডিফারেনশিয়াল টু কমন মোড রিজেকশন সর্বাধিক করা যায়।

3. উচ্চ-নির্ভরযোগ্যতা আইসোলেশন ও নির্মাণ

B2B হার্ডওয়্যারে নিরাপত্তা এবং স্থায়িত্ব সর্বাগ্রে। WA8704-ALD 1500 Vrms ওয়াইন্ডিং-টু-ওয়াইন্ডিং আইসোলেশন (এক মিনিটের জন্য) প্রদান করে। উপরন্তু, এটি একটি MSL 1 (Moisture Sensitivity Level) রেটিং ধারণ করে, যার অর্থ এটির একটি সীমাহীন ফ্লোর লাইফ আছে (<30°C / 85% RH) এবং রিফ্লো সোল্ডারিংয়ের আগে বেক করার প্রয়োজন নেই।

প্রযুক্তিগত স্পেসিফিকেশন

1. বৈদ্যুতিক ও কর্মক্ষমতা পরামিতি

2. যান্ত্রিক ও উপাদান স্পেসিফিকেশন

3. পরিবেশগত ও সোল্ডারিং রেটিং

WA8704-ALD PoE ট্রান্সফরমার ডেটাশিট

লক্ষ্য অ্যাপ্লিকেশন

WA8704-ALD হল IEEE 802.3bt কমপ্লায়েন্সের জন্য প্রয়োজনীয় পাওয়ার সোর্সিং ইকুইপমেন্ট (PSE) এবং পাওয়ার্ড ডিভাইস (PD) এর জন্য একটি অপরিহার্য প্যাসিভ উপাদান:

• নেটওয়ার্কিং পরিকাঠামো: উচ্চ-ক্ষমতার PoE++ সুইচ, মিডস্প্যান এবং ইনজেক্টর।
• টেলিকমিউনিকেশন: 5G ছোট সেল এবং আউটডোর Wi-Fi 6/6E অ্যাক্সেস পয়েন্ট।
• স্মার্ট বিল্ডিং ও নিরাপত্তা: প্যান-টিল্ট-জুম (PTZ) আইপি ক্যামেরা, স্মার্ট এলইডি লাইটিং সিস্টেম (PoE লাইটিং) এবং অ্যাক্সেস কন্ট্রোল প্যানেল।
• শিল্প IoT: শিল্প কম্পিউটার এবং রিমোট সেন্সর হাব যার জন্য একক-কেবল পাওয়ার এবং উচ্চ-গতির ডেটা প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: WA8704-ALD ট্রান্সফরমারের সর্বোচ্চ পাওয়ার হ্যান্ডলিং কত?

উত্তর: WA8704-ALD 150 W 4-পেয়ার সিগন্যাল পাথ পরিচালনা করার জন্য ডিজাইন করা হয়েছে, প্রতিটি সেন্টার ট্যাপে 1.5 A পর্যন্ত ডিসি কারেন্ট সহ, যা এটিকে IEEE 802.3bt PoE++ অ্যাপ্লিকেশনের জন্য সম্পূর্ণ উপযুক্ত করে তোলে।

প্রশ্ন: এই ট্রান্সফরমার কি গিগাবিট ইথারনেট গতি সমর্থন করে?

উত্তর: হ্যাঁ, এটি বিশেষভাবে গিগাবিট ইথারনেট (Gbit) এর জন্য ডিজাইন করা হয়েছে এবং চমৎকার সিগন্যাল ইন্টিগ্রিটি নিশ্চিত করার জন্য স্ট্যান্ডার্ড রিটার্ন লস প্রয়োজনীয়তা অতিক্রম করে।

প্রশ্ন: আইসোলেশন ভোল্টেজ (হাই-পট) রেটিং কত?

উত্তর: ট্রান্সফরমারটি এক মিনিটের জন্য (ওয়াইন্ডিং থেকে ওয়াইন্ডিং) 1500 Vrms এর একটি শক্তিশালী আইসোলেশন ভোল্টেজ বৈশিষ্ট্যযুক্ত।

প্রশ্ন: PCB অ্যাসেম্বলির সময় WA8704-ALD কি আর্দ্রতার প্রতি সংবেদনশীল?

উত্তর: না, এটির একটি আর্দ্রতা সংবেদনশীলতা স্তর (MSL) 1 রয়েছে, যার অর্থ স্ট্যান্ডার্ড অবস্থায় এটির একটি সীমাহীন ফ্লোর লাইফ আছে (<30°C / 85% RH) এবং রিফ্লো সোল্ডারিংয়ের আগে প্রি-বেকিংয়ের প্রয়োজন হয় না।

প্রশ্ন: এই উপাদানের সঠিক মাত্রা কত?

উত্তর: সর্বোচ্চ মাত্রা হল 16.50 মিমি (দৈর্ঘ্য) x 18.60 মিমি (প্রস্থ) x 10.16 মিমি (উচ্চতা)। এটি একটি 24-প্যাড সারফেস মাউন্ট (SMD) ফুটপ্রিন্ট ব্যবহার করে।
