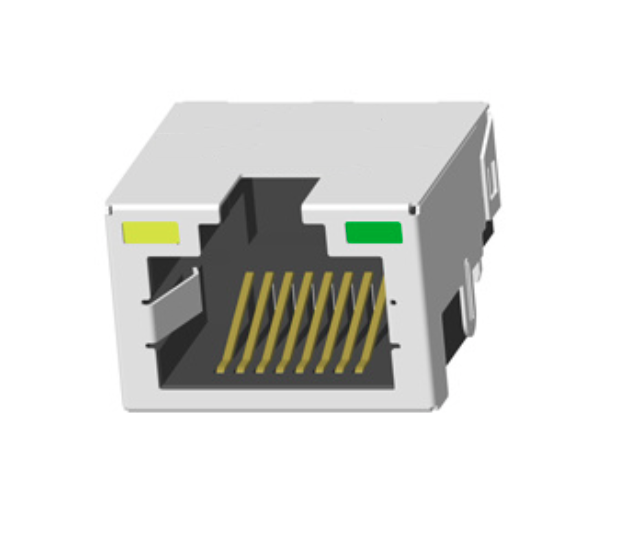

KRJ-CB4.2YGZNL শিল্ডেড RJ45 মডুলার জ্যাক (ট্যাব-আপ, ডিপ, LED সহ)

KRJ-CB4.2YGZNL একটি অত্যন্ত নির্ভরযোগ্য, একক-পোর্ট (1x1) RJ45 মডিউলার জ্যাক। স্ট্যান্ডার্ড লোকাল এরিয়া নেটওয়ার্ক (LAN) এবং ডেটা কমিউনিকেশন ইন্টারফেসের জন্য ডিজাইন করা এই কানেক্টরটিতে একটি ট্যাব-আপ ল্যাচ ওরিয়েন্টেশন এবং একটি ঐতিহ্যবাহী ডিপ (থ্রু-হোল) মাউন্টিং স্টাইল রয়েছে।

গুরুত্বপূর্ণভাবে, এটি একটি নন-ম্যাগনেটিক RJ45 কানেক্টর (অভ্যন্তরীণ ট্রান্সফরমার ছাড়া), যা এটিকে হার্ডওয়্যার আর্কিটেকচারের জন্য নিখুঁত পছন্দ করে তোলে যেখানে ইথারনেট ম্যাগনেটিক্স ইতিমধ্যেই PHY চিপে একত্রিত করা হয়েছে বা PCB-তে আলাদাভাবে স্থাপন করা হয়েছে। একটি শক্তিশালী EMI মেটাল শিল্ডে আবদ্ধ এবং সমন্বিত হলুদ এবং সবুজ LED সহ সজ্জিত, KRJ-CB4.2YGZNL PCB ডিজাইনারদের নেটওয়ার্কিং হার্ডওয়্যারের জন্য একটি সাশ্রয়ী, স্থান-সাশ্রয়ী এবং অত্যন্ত কাস্টমাইজযোগ্য ফিজিক্যাল ইন্টারফেস সরবরাহ করে।

KRJ-CB4.2YGZNL RJ45 মডিউলার জ্যাকের মূল বৈশিষ্ট্য

1. অত্যন্ত কাস্টমাইজযোগ্য স্থায়িত্ব (গোল্ড প্লেটিং)

স্ট্যান্ডার্ড অফ-দ্য-শেল্ফ কানেক্টরের বিপরীতে, KRJ-CB4.2YGZNL অত্যন্ত নমনীয় কন্টাক্ট মেটিং এরিয়া প্লেটিং বিকল্প সরবরাহ করে। ক্রেতারা খরচ-সংবেদনশীল ভোক্তা ডিভাইসগুলির জন্য গোল্ড ফ্ল্যাশ (G/F) থেকে শুরু করে উচ্চ-কম্পন, উচ্চ-মেটিং-সাইকেল শিল্প পরিবেশের জন্য 50μ" গোল্ড পর্যন্ত গোল্ড পুরুত্ব নির্দিষ্ট করতে পারেন।

2. চমৎকার EMI শিল্ডিং

কানেক্টরটি গ্রাউন্ডিং EMI ট্যাব সহ একটি মেটাল শিল্ডে সম্পূর্ণরূপে আবদ্ধ। এই ফ্যারাডে কেজ ডিজাইন কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) শোষণ এবং গ্রাউন্ড করে, পরিষ্কার সিগন্যাল ইন্টিগ্রিটি নিশ্চিত করে এবং আপনার শেষ পণ্যকে কঠোর FCC/CE EMC সার্টিফিকেশন পাস করতে সাহায্য করে।

3. কঠোর মান নিশ্চয়তা

DGKYD KRJ-CB4.2YGZNL কে প্রেরণের আগে 200% বৈদ্যুতিক কর্মক্ষমতা পরীক্ষার (কঠোর ওপেন/শর্ট সার্কিট টেস্টিং সহ) অধীন করে সর্বোচ্চ নির্ভরযোগ্যতা নিশ্চিত করে। এটি IEEE 802.3 যান্ত্রিক মানগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ এবং সম্পূর্ণরূপে RoHS এবং REACH অনুবর্তী।

4. নমনীয় থার্মাল রেটিং

স্ট্যান্ডার্ড কমার্শিয়াল টেম্পারেচার (0°C ~ 85°C) এবং ইন্ডাস্ট্রিয়াল ওয়াইড-টেম্পারেচার (-40°C ~ 85°C) উভয় ভ্যারিয়েন্টে উপলব্ধ, এই RJ45 জ্যাকটি অফিস রাউটার থেকে আউটডোর IoT গেটওয়ে পর্যন্ত সবকিছুতে স্থাপন করা যেতে পারে।

প্রযুক্তিগত স্পেসিফিকেশন

1. সাধারণ এবং যান্ত্রিক প্যারামিটার

2. উপাদান এবং বৈদ্যুতিক বৈশিষ্ট্য

3. পরিবেশগত এবং সোল্ডারিং নির্দেশিকা

KRJ-CB4.2YGZNL RJ45 ডেটাশিট

লক্ষ্য অ্যাপ্লিকেশন

যেহেতু এতে অভ্যন্তরীণ ম্যাগনেটিক্স নেই, KRJ-CB4.2YGZNL অত্যন্ত বহুমুখী এবং সাধারণত বাহ্যিক আইসোলেশন ট্রান্সফরমার বা বিল্ট-ইন ম্যাগনেটিক্স সহ আধুনিক PHY-এর সাথে যুক্ত থাকে। আদর্শ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• নেটওয়ার্কিং ডিভাইস:ভোক্তা রাউটার, আনম্যানেজড সুইচ এবং ইথারনেট হাব।
• শিল্প IoT:সিরিয়াল-টু-ইথারনেট কনভার্টার, পিএলসি কন্ট্রোল প্যানেল এবং স্মার্ট মিটার।
• ভোক্তা ইলেকট্রনিক্স:স্মার্ট টিভি মাদারবোর্ড, সেট-টপ বক্স (STB) এবং পিসি মাদারবোর্ড।
• নিরাপত্তা ব্যবস্থা:NVR/DVR হাব এবং আইপি ক্যামেরা বেস স্টেশন।

ইঞ্জিনিয়ারিং ডিজাইন-ইন নির্দেশিকা

KRJ-CB4.2YGZNL ইন্টিগ্রেট করা PCB ডিজাইনারদের জন্য:

1. ম্যাগনেটিক্স প্রয়োজনীয়তা:আপনার স্কিম্যাটিকে PHY চিপ এবং এই কানেক্টরের মধ্যে ডিসক্রিট ইথারনেট আইসোলেশন ট্রান্সফরমার (ম্যাগনেটিক্স) অন্তর্ভুক্ত করুন, কারণ এতে অভ্যন্তরীণ কয়েল নেই।
2. প্যানেল কাটআউট (ট্যাব-আপ):একটি ট্যাব-আপ ল্যাচিং মেকানিজম (কেবলের প্লাস্টিক ক্লিপ উপরের দিকে মুখ করবে) ধারণ করার জন্য ডিভাইস এনক্লোজার ডিজাইন করুন।
3. EMI গ্রাউন্ডিং:সর্বোচ্চ শিল্ডিং কার্যকারিতা নিশ্চিত করতে মোটা, কম-ইম্পিডেন্স কপার ট্রেস ব্যবহার করে শিল্ডের EMI ট্যাবগুলি সরাসরি চ্যাসিস গ্রাউন্ডে (আর্থ) রুট করুন।
4. LED রেজিস্টর:সমন্বিত হলুদ এবং সবুজ LED-এর জন্য PCB-তে উপযুক্ত বাহ্যিক কারেন্ট-লিমিটিং রেজিস্টরের প্রয়োজন, যা আপনার সিস্টেমের ড্রাইভিং ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: KRJ-CB4.2YGZNL-এ কি অভ্যন্তরীণ ম্যাগনেটিক্স আছে?

উত্তর: না, এটি একটি নন-ম্যাগনেটিক RJ45 কানেক্টর। বৈদ্যুতিক বিচ্ছিন্নতা অর্জনের জন্য আপনাকে আপনার PCB-তে ডিসক্রিট ম্যাগনেটিক ট্রান্সফরমার ব্যবহার করতে হবে।

প্রশ্ন: একটি RJ45 কানেক্টরের জন্য "DIP" মাউন্টিং মানে কি?

উত্তর: এই প্রসঙ্গে DIP (ডুয়াল ইন-লাইন প্যাকেজ) থ্রু-হোল টেকনোলজি (THT) বোঝায়। কানেক্টরের পিনগুলি PCB-এর মধ্য দিয়ে ছিদ্র করা গর্তে প্রবেশ করানো এবং বিপরীত দিকে ওয়েভ-সোল্ডার করার জন্য ডিজাইন করা হয়েছে।

প্রশ্ন: এই কানেক্টরটি কি শিল্প পরিবেশের জন্য উপযুক্ত?

উত্তর: হ্যাঁ, এটি শিল্প অপারেটিং তাপমাত্রা পরিসীমা -40°C থেকে +85°C এবং কঠোর পরিবেশের জন্য মোটা গোল্ড প্লেটিং (50μ" পর্যন্ত) সহ অর্ডার করা যেতে পারে।

প্রশ্ন: সমন্বিত LED রঙগুলি কি কি?

উত্তর: কানেক্টরটিতে সমন্বিত হলুদ এবং সবুজ LED রয়েছে, যা নেটওয়ার্ক লিঙ্ক স্ট্যাটাস এবং ডেটা কার্যকলাপ নির্দেশ করার জন্য স্ট্যান্ডার্ড।

প্রশ্ন: এই কানেক্টরটি কি রিফ্লো সোল্ডারিং ব্যবহার করে প্রক্রিয়া করা যেতে পারে?

উত্তর: স্ট্যান্ডার্ড সংস্করণটি ওয়েভ-সোল্ডারিংয়ের জন্য অপ্টিমাইজ করা হয়েছে। তবে, একটি রিফ্লো-সোল্ডারিং সামঞ্জস্যপূর্ণ উচ্চ-তাপমাত্রার প্লাস্টিক সংস্করণ অনুরোধে একটি বিকল্প হিসাবে উপলব্ধ।
