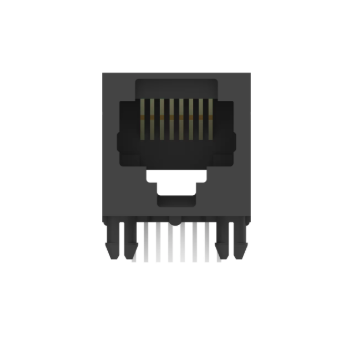

5520426-4 RJ45 সংযোগকারী, সোনার ধাতুপট্টাবৃত ফসফর ব্রোঞ্জ পরিচিতি সহ একটি একক-পোর্ট Cat3 8P8C ডান-কোণ থ্রু-হোল জ্যাক, UL94V-0 হাউজিং এবং -40°C থেকে +85°C অপারেটিং তাপমাত্রা নির্ভরযোগ্য সিগন্যাল ট্রান্সমিশনের জন্য এক্সপ্লোর করুন৷
5520426-4 Cat 3 RJ45 জ্যাক হল একটি প্রিমিয়াম-গ্রেড, একক-পোর্ট মডুলার জ্যাক যা নির্ভরযোগ্য প্রিন্টেড সার্কিট বোর্ড (PCB) ইন্টিগ্রেশনের জন্য তৈরি। একটি ডান-কোণ, স্ট্যান্ডার্ড প্রোফাইল দিয়ে ডিজাইন করা, এই 8-পজিশন, 8-কন্টাক্ট (8P8C) সংযোগকারী ক্যাটাগরি 3 (বিড়াল 3) কর্মক্ষমতা প্রদান করে, .01 Gb/s (10 Mbps) পর্যন্ত ডেটা হার সমর্থন করে। একটি মজবুত গ্লাসে ভরা PBT হাউজিং এবং 50 µin গোল্ড-প্লেটেড পরিচিতি সমন্বিত, 5520426-4 টেলিযোগাযোগ, নেটওয়ার্কিং এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য ব্যতিক্রমী স্থায়িত্ব, সংকেত অখণ্ডতা এবং মিলনের নির্ভরযোগ্যতা নিশ্চিত করে৷
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | 5520426-4 |
| সংযোগকারী পণ্যের ধরন | RJ45 মডুলার জ্যাক |
| ইন্টারফেসের ধরন | RJ45 |
| পোর্ট কনফিগারেশন | একক বন্দর (1 × 1) |
| পদের সংখ্যা | 8 |
| লোড করা পদের সংখ্যা | 8 |
| পিসিবি মাউন্ট ওরিয়েন্টেশন | সমকোণ |
| সংযোগকারী প্রোফাইল | স্ট্যান্ডার্ড |
| ল্যাচ ওরিয়েন্টেশন | স্ট্যান্ডার্ড - ল্যাচ ডাউন |
| কর্মক্ষমতা বিভাগ | বিড়াল ঘ |
| ডেটা রেট | 0.01 Gb/s (10 Mbps) |
| যোগাযোগের বর্তমান রেটিং (সর্বোচ্চ) | 0.2 এ / 1.5 এ |
| শিল্ডেড | না |
| সার্কিট অ্যাপ্লিকেশন | সংকেত |
| যোগাযোগ বেস উপাদান | ফসফর ব্রোঞ্জ |
| যোগাযোগ সঙ্গম এলাকা কলাই | সোনা (Au), 1.27 μm (50 μin) |
| যোগাযোগ আন্ডারপ্লেটিং | নিকেল |
| PCB টার্মিনেশন এলাকা কলাই | টিন |
| পিসিবিতে সমাপ্তি পদ্ধতি | গর্ত মাধ্যমে - সোল্ডার |
| সমাপ্তি পোস্ট এবং লেজের দৈর্ঘ্য | 3.8 মিমি (0.15 ইঞ্চি) |
| হাউজিং উপাদান | গ্লাস ভর্তি PBT |
| হাউজিং রঙ | কালো |
| সেন্টারলাইন (পিচ) | 1.02 মিমি (0.04 ইঞ্চি) |
| মিলন এন্ট্রি অবস্থান | সাইড এন্ট্রি |
| সংযোগকারী মাউন্ট টাইপ | বোর্ড মাউন্ট / প্যানেল মাউন্ট |
| প্যানেল মাউন্ট বৈশিষ্ট্য | ছাড়া |
| নির্দেশক প্রকার | কোন সূচক নেই |
| সংযোগকারীর উচ্চতা | 16.2 মিমি (0.638 ইঞ্চি) |
| প্রস্তাবিত PCB পুরুত্ব | 1.57 মিমি (0.062 ইঞ্চি) |
| অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +85°C (-40°F থেকে +185°F) |
| UL জ্বলনযোগ্যতা রেটিং | UL 94V-0 |
| প্যাকেজিং পরিমাণ | 152 টুকরা |
| প্যাকেজিং পদ্ধতি | বক্স এবং ট্রে / প্যাকেজ |
সংযোগকারী জন্য নির্দিষ্ট করা হয়0.01 Gb/s (10 Mbps)অ্যাপ্লিকেশন এবং মিটিংবিভাগ 3 (Cat3)কর্মক্ষমতা প্রয়োজনীয়তা, এটি 10BASE-T ইথারনেট এবং ভয়েস যোগাযোগ সিস্টেমের জন্য উপযুক্ত করে তোলে।
নং 5520426-4 হল aঅ-ঢালযুক্ত RJ45 জ্যাকএবং এতে EMI শিল্ডিং বা ইন্টিগ্রেটেড গ্রাউন্ডিং বৈশিষ্ট্য অন্তর্ভুক্ত নয়।
না। সংযোগকারীটি ইন্টিগ্রেটেড স্ট্যাটাস এলইডি বা ইন্ডিকেটর লাইট ছাড়াই সরবরাহ করা হয়।
সঙ্গম পরিচিতি ব্যবহারনিকেল আন্ডারপ্লেটিং এর উপর 1.27 μm (50 μin) সোনার প্রলেপ, চমৎকার স্থায়িত্ব এবং জারা প্রতিরোধের প্রদান.
প্রস্তাবিত PCB বেধ হয়1.57 মিমি (0.062 ইঞ্চি), যা স্ট্যান্ডার্ড FR-4 বোর্ড নির্মাণের সাথে মিলে যায়।
