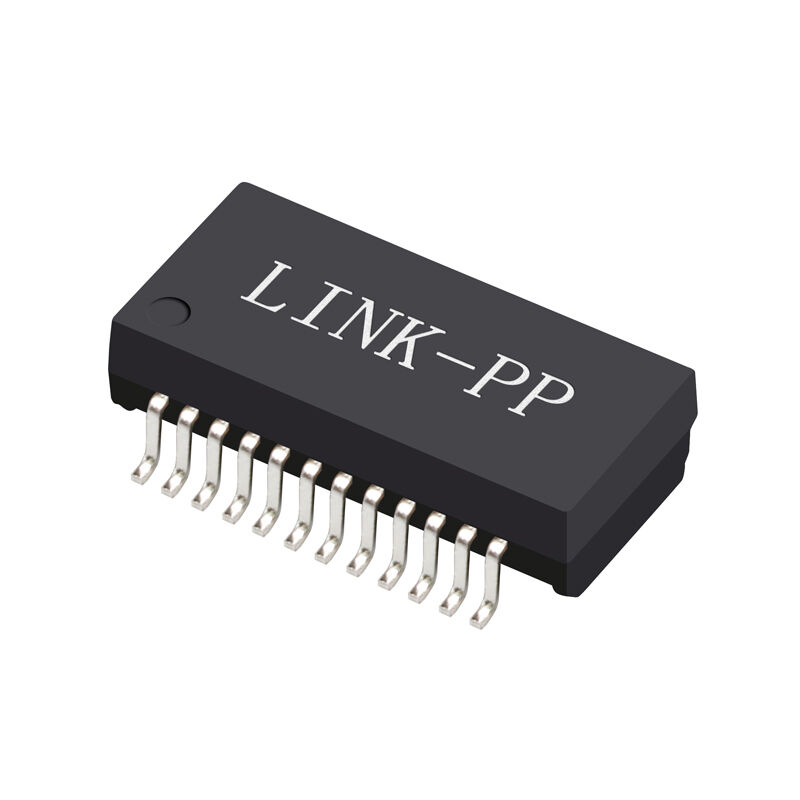

HX5084NLT 1000Base-T ইন্ডাস্ট্রিয়াল গ্রেড SMT ইথারনেট ট্রান্সফরমার

এইচএক্স৫০৮৪এনএলটি একটি একক-পোর্ট শিল্প-গ্রেড 1000Base-T ল্যান ট্রান্সফরমার যা ১ঃ১ ঘূর্ণন অনুপাত, বিস্তৃত তাপমাত্রা পরিসীমা এবং শক্তিশালী ইথারনেট ডিজাইনের জন্য আইইইই ৮০২.৩ সম্মতি।

HX5084NLT গিগাবিট ল্যান ট্রান্সফরমার ওভারভিউ

এইচএক্স৫০৮৪এনএলটি একটি শিল্প-মানক, উচ্চ-নির্ভরযোগ্য একক-পোর্ট গিগাবিট ইথারনেট (১০০০বেস-টি) ল্যান ট্রান্সফরমার যা পৃষ্ঠের মাউন্ট (এসএমডি / এসএমটি) অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।কঠোর পরিবেশে প্রতিরোধ করার জন্য ডিজাইন করা, এটির শিল্পিক অপারেটিং তাপমাত্রা -40°C থেকে +85°C পর্যন্ত।

আইইইই 802.3 স্পেসিফিকেশনগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, এই 1: 1 অনুপাত চৌম্বকীয় মডিউলটি শক্তিশালী সংকেত অখণ্ডতা এবং উচ্চতর বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করার জন্য একটি প্রমাণিত সমাধান।এটি শিল্প নিয়ন্ত্রণ ব্যবস্থায় ব্যবহারের জন্য প্রকৌশলীদের দ্বারা ব্যাপকভাবে গৃহীত হয়, এন্টারপ্রাইজ রাউটার, নেটওয়ার্ক সুইচ এবং টেলিকমিউনিকেশন মাদারবোর্ডগুলি চরম তাপমাত্রার শিকার হয়।

প্রধান বৈশিষ্ট্য

• নেটওয়ার্কের গতিঃ10/100/1000 বেস-টি গিগাবিট ইথারনেট সমর্থন করে।
• কনফিগারেশনঃসিঙ্গল পোর্ট (1x1) ফুটপ্রিন্ট।
• ইন্ডাস্ট্রিয়াল গ্রেড:০.৪০°সি থেকে ০.৮৫°সি পর্যন্ত বর্ধিত অপারেটিং তাপমাত্রা।
• উচ্চ বিচ্ছিন্নতাঃ1500 ভিআরএমএস ন্যূনতম ইনপুট-আউটপুট বিচ্ছিন্নতা (60 সেকেন্ড) শক্তিশালী সরঞ্জাম সুরক্ষার জন্য।
• স্ট্যান্ডার্ড সম্মতিঃIEEE 802.3 স্পেসিফিকেশন পূরণ করে এবং অতিক্রম করে।
• প্যাকেজিংঃ স্বয়ংক্রিয় এসএমটি সমাবেশের জন্য টেপ ও রোল (টি) ।

HX5084NLT SMT ইথারনেট ট্রান্সফরমারের বৈদ্যুতিক বৈশিষ্ট্য

নিম্নলিখিত বৈদ্যুতিক বৈশিষ্ট্যগুলি প্রযোজ্য+২৫°সি, অন্যথায় উল্লেখ না করা হলে.

গিগাবিট ইথারনেট ম্যাগনেটিক মডিউলHX5084NLT ডেটা শীট

পরিবেশগত, যান্ত্রিক এবং উপাদান স্পেসিফিকেশন

এইচএক্স৫০৮৪এনএলটি উচ্চ-ভলিউম উত্পাদন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।

1. পরিবেশগত সম্মতিঃ১০০% RoHS সম্মত এবং সীসা মুক্ত।
2. শিরোনাম উপাদানঃ ডিএপি (ডায়ালাইল ফাটালেট) ️ ব্যতিক্রমী মাত্রিক স্থিতিশীলতা UL 94V-0জ্বলনযোগ্যতা বা তার চেয়ে ভালো।
3. সংরক্ষণের তাপমাত্রাঃ-৫০ ডিগ্রি সেলসিয়াস থেকে +১২৫ ডিগ্রি সেলসিয়াস।
4. আর্দ্রতা সংবেদনশীলতা স্তর (MSL): J-STD-020, স্তর 1(হিমোসেনসিটিভ নয় ️ সীমাহীন মেঝে জীবন) ।
5. সোল্ডারযোগ্যতার মানঃ

• • **J-STD-002** মেনে চলেঃ 245°C এ সোল্ডারযোগ্যতা রিফ্লো প্রোফাইল
  • **J-STD-075** মেনে চলেঃ R7, 245°C সর্বোচ্চ রিফ্লো সোল্ডারের মাধ্যমে।

সাধারণ অ্যাপ্লিকেশন

এইচএক্স 5084 এনএলটি ইথারনেট-সক্ষম সিস্টেমগুলির জন্য একটি শক্তিশালী ফিট যা কমপ্যাক্ট, নির্ভরযোগ্য এবং শিল্প-গ্রেড চৌম্বক প্রয়োজন।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• শিল্প নিয়ন্ত্রণ সরঞ্জাম
• ইথারনেট রাউটার এবং সুইচ
• যোগাযোগের মাদারবোর্ড
• গিগাবাইট ল্যান ইন্টারফেস
• এমবেডেড নেটওয়ার্কিং সিস্টেম
• নেটওয়ার্ক অটোমেশন ডিভাইস
• কঠোর পরিবেশে সংযোগের নকশা

HX5084NLT LAN ট্রান্সফরমার সম্পর্কে FAQ

পণ্য প্রকৌশলী এবং ক্রয় দলগুলির জন্য, এইচএক্স 5084 এনএলটিমানসম্মত 1000Base-T সামঞ্জস্যসঙ্গেশিল্প তাপমাত্রা সহনশীলতাএবংএসএমটি সমাবেশের সুবিধাএটি বিশেষত এমন নকশায় দরকারী যেখানে বোর্ডের স্থান সীমিত তবে নির্ভরযোগ্যতা হ্রাস করা যায় না।

এর শক্তিশালী রিটার্ন ক্ষতি, ক্রসটালক, এবং সাধারণ মোড প্রত্যাখ্যান কর্মক্ষমতা পরিষ্কার সংকেত সংক্রমণ সমর্থন করতে সাহায্য করে,যখন 1500 ভিআরএমএস বিচ্ছিন্নতা রেটিং সিস্টেম ইন্টিগ্রেশন জন্য সুরক্ষা একটি অতিরিক্ত স্তর যোগ করে.

1. এইচএক্স৫০৮৪এনএলটি কি 1000Base-T ইথারনেটের জন্য উপযুক্ত?

হ্যাঁ. এইচএক্স৫০৮৪এনএলটি এর জন্য ডিজাইন করা হয়েছে1000Base-T গিগাবিট ইথারনেটআবেদন এবং পূরণআইইইই ৮০২।3স্পেসিফিকেশন।

2এইচএক্স৫০৮৪এনএলটি-এর অপারেটিং তাপমাত্রা পরিসীমা কত?

অপারেটিং তাপমাত্রা পরিসীমা হল-40°C থেকে +85°Cএটি শিল্প এবং উচ্চ তাপমাত্রার পরিবেশে উপযুক্ত।

3এইচএক্স৫০৮৪এনএলটি কি এসএমটি ট্রান্সফরমার?

হ্যাঁ, এটা একটাসারফেস মাউন্ট (এসএমটি) ল্যান ট্রান্সফরমার, যা স্বয়ংক্রিয় PCB সমাবেশ এবং কম্প্যাক্ট লেআউট সমর্থন করে।

4এইচএক্স৫০৮৪এনএলটি কি রোএইচএসের সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, এইচএক্স৫০৮৪এনএলটিRoHS মেনে চলুন.

5. এইচএক্স৫০৮৪এনএলটি-এর বিচ্ছিন্নতা রেটিং কত?

ইনপুট-আউটপুট বিচ্ছিন্নতা হল১৫০০ ভিআরএমএস ন্যূনতম ৬০ সেকেন্ড.
