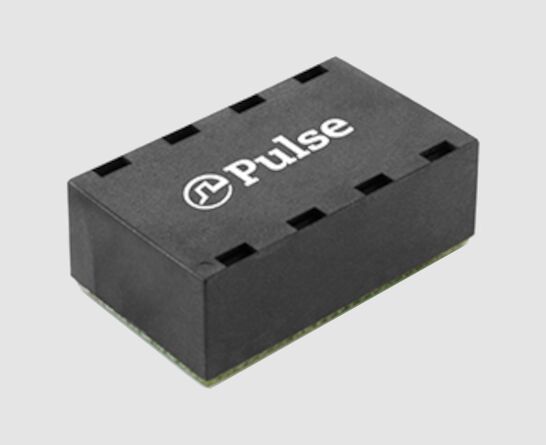

HX5401NL 30W 4P PoE LAN ট্রান্সফরমার 4 পোর্ট 1000BASE-T BGA ম্যাগনেটিক্স

পালস এই চেকগুলি রি-ডিজাইন ঝুঁকি কমাতে এবং ইথারনেট হার্ডওয়্যার ডেভেলপমেন্টে প্রথম-পাস সাফল্য উন্নত করতে সাহায্য করে। একটি কোয়াড-পোর্ট PoE LAN ট্রান্সফরমার যা 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যার জন্য স্থিতিশীল সিগন্যাল কাপলিং, উচ্চ বিচ্ছিন্নতা এবং কমপ্যাক্ট বোর্ড ইন্টিগ্রেশন প্রয়োজন। 1CT:1CT টার্ন রেশিও, 4. HX5401NL এর বিচ্ছিন্নতা ভোল্টেজ কত?, এবং 30W পর্যন্ত 4P PoE সমর্থন সহ, HX5401NL নির্ভরযোগ্য গিগাবিট নেটওয়ার্কিং সরঞ্জাম, PoE-সক্ষম ডিভাইস এবং উচ্চ-ঘনত্বের ইথারনেট ইন্টারফেস ডিজাইনকারী প্রকৌশলীদের জন্য তৈরি করা হয়েছে।

ক্রেতারা যারা HX5401NL ডেটাশিট, স্কিম্যাটিক রেফারেন্স, প্যাকেজ বিবরণ, বা বৈদ্যুতিক স্পেসিফিকেশন খুঁজছেন, এই পৃষ্ঠাটি আপনাকে সামঞ্জস্যতা এবং ডিজাইনের ফিট দ্রুত মূল্যায়ন করতে সাহায্য করার জন্য একটি স্পষ্ট প্রকৌশল সারসংক্ষেপ প্রদান করে।

HX5401NL 30W 4P PoE LAN ম্যাগনেটিক্সের মূল বৈশিষ্ট্য

• 1000BASE-T ইথারনেটের জন্য ডিজাইন করা হয়েছে
• কোয়াড-পোর্ট ম্যাগনেটিক্স আর্কিটেকচার
• 1CT:1CT টার্ন রেশিও
• 4. HX5401NL এর বিচ্ছিন্নতা ভোল্টেজ কত?
• 30W সর্বোচ্চ পর্যন্ত 4P PoE সমর্থন
• BGA বাম্প গ্রিড অ্যারে মাউন্টিং স্টাইল
• RoHS-6 অনুবর্তী
• অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +85°C

HX5401NL কমপ্যাক্ট নেটওয়ার্কিং হার্ডওয়্যারের জন্য উপযুক্ত যেখানে সিগন্যাল ইন্টিগ্রিটি, থার্মাল নির্ভরযোগ্যতা এবং PoE সামঞ্জস্যতা সবই গুরুত্বপূর্ণ।

HX5401NL স্পেসিফিকেশন

HX5401NL ডেটাশিট

পালস HX5401NL ডেটাশিট স্কিম্যাটিক

পালস HX5401NL ডেটাশিট PCB লেআউট

HX5401NL বৈদ্যুতিক কর্মক্ষমতা ওভারভিউ

HX5401NL গিগাবিট ইথারনেট পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে আধুনিক LAN ইন্টারফেসের জন্য প্রয়োজনীয় বৈদ্যুতিক বৈশিষ্ট্য সহ। প্রদত্ত প্যারামিটার অনুসারে, অংশটি সরবরাহ করে:

• ইনসার্শন লস: 1.5 dB সর্বোচ্চ 1–100 MHz থেকে
• রিটার্ন লস: 1–100 MHz জুড়ে অপ্টিমাইজ করা হয়েছে
• কমন-মোড রিজেকশন রেশিও (CMMR): মূল ফ্রিকোয়েন্সি রেঞ্জ জুড়ে শক্তিশালী দমন
• ক্রসস্টক: মাল্টি-চ্যানেল সিগন্যাল ইন্টিগ্রিটির জন্য নিয়ন্ত্রিত
• PoE পাওয়ার হ্যান্ডলিং: 30W সর্বোচ্চ পর্যন্ত 4P PoE

এই মানগুলি গুরুত্বপূর্ণ কারণ PoE LAN ট্রান্সফরমারগুলিকে ডেটা পাস করার চেয়ে বেশি কিছু করতে হয়। তাদের পাওয়ার ডেলিভারি এবং EMI পারফরম্যান্স একটি কমপ্যাক্ট ইথারনেট ইন্টারফেসে পরিচালনা করার সময় সিগন্যালের গুণমান বজায় রাখতে হবে।

বিস্তারিত বৈদ্যুতিক প্যারামিটার

1. ইনসার্শন লস

1–100 MHz: 1.5 dB সর্বোচ্চ

কম ইনসার্শন লস 1000BASE-T ডিজাইনে সিগন্যালের গুণমান বজায় রাখতে সাহায্য করে। এটি ইথারনেট সিস্টেমগুলিতে বিশেষভাবে গুরুত্বপূর্ণ যেখানে মার্জিন সীমিত এবং লিঙ্ক স্থিতিশীলতা ম্যাগনেটিক্স স্টেজের মাধ্যমে পরিষ্কার ট্রান্সমিশনের উপর নির্ভর করে।

2. রিটার্ন লস

• 1–30 MHz: -18 dB সর্বনিম্ন
• 40 MHz: -16 dB সর্বনিম্ন
• 50 MHz: -14 dB সর্বনিম্ন
• 60–80 MHz: -11 dB সর্বনিম্ন
• 100 MHz: -10 dB সর্বনিম্ন

রিটার্ন লস নির্দেশ করে যে ট্রান্সফরমারটি অপারেটিং ব্যান্ডের জুড়ে ইম্পিডেন্স ম্যাচিং কতটা ভালোভাবে বজায় রাখে। উন্নত রিটার্ন লস লিঙ্ক নির্ভরযোগ্যতাকে সমর্থন করে এবং ইথারনেট পারফরম্যান্সকে খারাপ করতে পারে এমন প্রতিফলন কমায়।

3. CMMR

• 30–60 MHz: -32 dB সর্বনিম্ন
• 80–100 MHz: -25 dB সর্বনিম্ন
• 125 MHz: -19 dB সর্বনিম্ন

​

কমন-মোড রিজেকশন ইথারনেট ম্যাগনেটিক্সে গুরুত্বপূর্ণ কারণ এটি সিগন্যালের গুণমানকে প্রভাবিত করতে পারে এমন নয়েজ দমন করতে সাহায্য করে, বিশেষ করে নয়েজি শিল্প বা উচ্চ-ঘনত্বের নেটওয়ার্কিং পরিবেশে।

4. ক্রসস্টক

• 30 MHz: -44 dB সর্বনিম্ন
• 60 MHz: -37 dB সর্বনিম্ন
• 100 MHz: -33 dB সর্বনিম্ন

​

কম ক্রসস্টক কোয়াড-পোর্ট ডিজাইনে গুরুত্বপূর্ণ কারণ একাধিক চ্যানেল PCB-তে কাছাকাছি স্থাপন করা হয়। HX5401NL এমন ডিজাইনের জন্য তৈরি করা হয়েছে যেগুলির সমস্ত পোর্টে স্থিতিশীল পারফরম্যান্স প্রয়োজন।

BGA মাউন্টিং স্টাইল কেন গুরুত্বপূর্ণ

সমর্থন করে, যা এটিকে PoE-সক্ষম নেটওয়ার্ক ডিভাইসগুলির জন্য উপযুক্ত করে তোলে।6. HX5401NL এর মাউন্টিং স্টাইল কি? মাউন্টিং স্টাইল ব্যবহার করে, যা কমপ্যাক্ট PCB লেআউট এবং স্বয়ংক্রিয় অ্যাসেম্বলি প্রক্রিয়ার জন্য মূল্যবান। প্রকৌশলীদের জন্য, এর মানে হল:

• দক্ষ বোর্ড ইন্টিগ্রেশন
• উচ্চ-ঘনত্বের ডিজাইনের জন্য ভাল ফিট
• আধুনিক SMT উৎপাদনের জন্য উপযুক্ত
• নেটওয়ার্কিং সরঞ্জামের জন্য কমপ্যাক্ট ফুটপ্রিন্ট

এই প্যাকেজিং পদ্ধতিটি প্রায়শই পছন্দ করা হয় যেখানে লেআউট স্পেস সীমিত এবং পণ্যটিকে নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা বজায় রাখতে হবে।

ডিজাইন টিম HX5401NL বেছে নেওয়ার আগে কী পরীক্ষা করা উচিত

আপনার BOM-এ HX5401NL চূড়ান্ত করার আগে, নিম্নলিখিতগুলি নিশ্চিত করুন:

• আপনার অ্যাপ্লিকেশনটি 2. HX5401NL কোন ডেটা রেট সমর্থন করে?, শুধুমাত্র 10/100 নয়
• আপনার PCB BGA মাউন্টিং স্টাইল
• সমর্থন করেআপনার PoE প্রয়োজনীয়তা
• 30W সর্বোচ্চ
• এর মধ্যে রয়েছে7. HX5401NL এর তাপমাত্রা পরিসীমা কত?-40°C থেকে +85°C
• এর থার্মাল রেঞ্জ

যথেষ্ট

রিটার্ন লস, ইনসার্শন লস, এবং ক্রসস্টক আপনার সিস্টেম মার্জিনে ফিট করে

এই চেকগুলি রি-ডিজাইন ঝুঁকি কমাতে এবং ইথারনেট হার্ডওয়্যার ডেভেলপমেন্টে প্রথম-পাস সাফল্য উন্নত করতে সাহায্য করে।HX5401NL 1000BASE-T PoE LAN ম্যাগনেটিক্স সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নHX5401NL হল 1000BASE-T PoE LAN ট্রান্সফরমার ডিজাইনের জন্য একটি শক্তিশালী পছন্দ যার জন্য

কোয়াড-পোর্ট ইন্টিগ্রেশন, 1500 VAC বিচ্ছিন্নতা, 1CT:1CT টার্ন রেশিও, এবং 30W সর্বোচ্চ 4P PoE সমর্থন

প্রয়োজন। এর বৈদ্যুতিক কর্মক্ষমতা এবং BGA প্যাকেজ এটিকে কমপ্যাক্ট, উচ্চ-নির্ভরযোগ্য ইথারনেট হার্ডওয়্যারের জন্য উপযুক্ত করে তোলে যেখানে সিগন্যাল ইন্টিগ্রিটি এবং পাওয়ার ডেলিভারি একসাথে কাজ করতে হবে।

প্রকৌশলীরা যারা PoE LAN ম্যাগনেটিক্স বিকল্পগুলির তুলনা করছেন, তাদের জন্য HX5401NL আপনার PHY প্রয়োজনীয়তা, PCB ফুটপ্রিন্ট এবং PoE পাওয়ার টার্গেটের বিরুদ্ধে সবচেয়ে ভালোভাবে মূল্যায়ন করা উচিত যাতে একটি পরিষ্কার এবং নির্ভরযোগ্য ডিজাইন বাস্তবায়ন নিশ্চিত করা যায়।

1. পালস HX5401NL কি?

পালস HX5401NL হল একটি কোয়াড-পোর্ট PoE LAN ট্রান্সফরমার যা 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি BGA SMT প্যাকেজে সিগন্যাল বিচ্ছিন্নতা, ইম্পিডেন্স ম্যাচিং এবং PoE সমর্থন প্রদান করে।2. HX5401NL কোন ডেটা রেট সমর্থন করে?HX5401NL

1000BASE-T

ইথারনেট সমর্থন করে। এটি গিগাবিট নেটওয়ার্কিং ডিজাইনের জন্য তৈরি করা হয়েছে যার জন্য উচ্চ-পারফরম্যান্স LAN ম্যাগনেটিক্স প্রয়োজন।3. HX5401NL এর টার্ন রেশিও কত?HX5401NL এর টার্ন রেশিও হল

1CT:1CT

, যা ইথারনেট ট্রান্সফরমার অ্যাপ্লিকেশনের জন্য একটি স্ট্যান্ডার্ড কনফিগারেশন।4. HX5401NL এর বিচ্ছিন্নতা ভোল্টেজ কত?HX5401NL

1500 VAC বিচ্ছিন্নতা ভোল্টেজ

প্রদান করে, যা ইথারনেট ইন্টারফেসকে বৈদ্যুতিক চাপ এবং গ্রাউন্ড পটেনশিয়াল পার্থক্য থেকে রক্ষা করতে সাহায্য করে।5. HX5401NL কি PoE সমর্থন করে?হ্যাঁ। HX5401NL

30W সর্বোচ্চ পর্যন্ত 4P PoE

সমর্থন করে, যা এটিকে PoE-সক্ষম নেটওয়ার্ক ডিভাইসগুলির জন্য উপযুক্ত করে তোলে।6. HX5401NL এর মাউন্টিং স্টাইল কি?HX5401NL একটি

BGA বাম্প গ্রিড অ্যারে

মাউন্টিং স্টাইল ব্যবহার করে, যা কমপ্যাক্ট SMT ইন্টিগ্রেশন সমর্থন করে।7. HX5401NL এর তাপমাত্রা পরিসীমা কত?অপারেটিং তাপমাত্রা পরিসীমা হল
