পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: HB1601SNL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50 পিসি
মূল্য: $0.06-$0.55
প্যাকেজিং বিবরণ: 50 পিসি / ট্রে, 1200 পিসি / শক্ত কাগজ
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 4600K.PCS/মাস
আইটেম: |
HB1601SNL ইথারনেট ট্রান্সফরমার |
আবেশ: |
350 µh মিনিট |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 Vrms মিনিট |
প্যাকেজের ধরন: |
SOP-16 |
সোল্ডার: |
রিফ্লো |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |
আইটেম: |
HB1601SNL ইথারনেট ট্রান্সফরমার |
আবেশ: |
350 µh মিনিট |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 Vrms মিনিট |
প্যাকেজের ধরন: |
SOP-16 |
সোল্ডার: |
রিফ্লো |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |

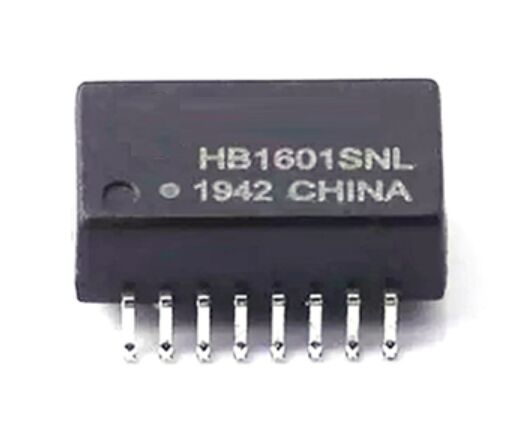

HB1601SNL একটি কম্প্যাক্ট সারফেস মাউন্ট (এসএমডি) 10/100Base-T ইথারনেট বিচ্ছিন্নতা ট্রান্সফরমার এবং ফিল্টার যা ইথারনেট PHY ইন্টারফেসে নির্ভরযোগ্য নেটওয়ার্ক সিগন্যাল সংক্রমণ এবং গোলমাল দমনের জন্য ডিজাইন করা হয়েছেএটি একটি এসওপি -১৬ প্যাকেজে স্থাপন করা হয়েছে, এটি ফাস্ট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য গ্যালভানিক বিচ্ছিন্নতা, প্রতিবন্ধকতা মেলে এবং চমৎকার ইএমআই পারফরম্যান্স সরবরাহ করে।
আইইইই 802.3 এবং এএনএসআই এক্স 3.263 স্ট্যান্ডার্ড অনুসারে ডিজাইন করা, এইচবি 1601 এসএনএল ব্যাপকভাবে এসওএইচও নেটওয়ার্কিং সরঞ্জাম, ল্যান-অন-মাদারবোর্ড (এলওএম) ডিজাইন, ইথারনেট সুইচ, হাব,এবং শিল্প নেটওয়ার্কিং ডিভাইসএটি রোএইচএস-সম্মত, সীসা মুক্ত এবং স্বয়ংক্রিয় এসএমটি সমাবেশের জন্য উপযুক্ত।
|
প্যারামিটার |
মূল্য |
|---|---|
|
প্যাকেজের ধরন |
এসওপি-১৬ (পৃষ্ঠে মাউন্ট) |
|
মাউন্ট |
এসএমটি (রিফ্লো সোল্ডারিং) |
|
অপারেটিং তাপমাত্রা |
0 °C থেকে +70 °C |
|
সর্বোচ্চ রিফ্লো তাপমাত্রা |
২৪৫ ডিগ্রি সেলসিয়াস, ৫ সেকেন্ড |
|
সম্মতি |
RoHS, সীসা মুক্ত |
|
নিরাপত্তা সার্টিফিকেশন |
UL স্বীকৃত (E484635) |
ইন্ডাক্ট্যান্স (ওসিএল):৩৫০ μH MIN (১০০ kHz, ০.১ Vrms, ৮ mA DC bias এ পরিমাপ করা)
টার্ন অনুপাতঃTX: 1CT: 1CT, RX: 1CT: 1CT
সন্নিবেশ হ্রাসঃ0.1 - 100 MHz: -1.1 dB MAX
রিটার্ন লস (সাধারণ):30 মেগাহার্টজঃ -20 ডিবি, 60 মেগাহার্টজঃ -14 ডিবি, 80 মেগাহার্টজঃ -11.5 ডিবি
ক্রসস্টক (সাধারণ):30 মেগাহার্টজঃ -45 ডিবি, 60 মেগাহার্টজঃ -40 ডিবি, 100 মেগাহার্টজঃ -35 ডিবি
ডিফারেনশিয়াল-টু-কমন মোড রিজেকশন (ডিসিএমআর, সাধারণ):30 মেগাহার্টজঃ -42 ডিবি, 50 মেগাহার্টজঃ -37 ডিবি, 100 মেগাহার্টজঃ -33 ডিবি
আইসোলেশন ভোল্টেজঃহাই-পটঃ ১৫০০ ভিআরএমএস মিনিট
এর এসওপি -16 ফর্ম ফ্যাক্টর এটিকে উচ্চ ঘনত্বের পিসিবি ডিজাইনের জন্য আদর্শ করে তোলে যেখানে বোর্ডের স্থান সীমিত।
এই শংসাপত্রগুলি HB1601SNL কে বিশ্বব্যাপী বাজার এবং দীর্ঘমেয়াদী শিল্প স্থাপনের জন্য উপযুক্ত করে তোলে।
HB1601SNL 10/100Base-T অ্যাপ্লিকেশনে ইথারনেট PHY এবং নেটওয়ার্ক ক্যাবলের মধ্যে গ্যালভানিক বিচ্ছিন্নতা, প্রতিবন্ধকতা ম্যাচিং এবং গোলমাল দমন সরবরাহ করে।
HB1601SNL দ্রুত ইথারনেট সংকেত বিচ্ছিন্নতার জন্য ডিজাইন করা হয়েছে। PoE ক্ষমতা সামগ্রিক সিস্টেম নকশা, বর্তমান রেটিং, এবং PCB বিন্যাস উপর নির্ভর করে। ব্যবহারের আগে সর্বদা PoE মানগুলির সাথে যাচাই করুন।
হ্যাঁ, এর উচ্চ বিচ্ছিন্নতা ভোল্টেজ, শক্তিশালী ডিসিএমআর পারফরম্যান্স এবং ইউএল স্বীকৃতির সাথে এটি নির্দিষ্ট তাপমাত্রার পরিসরের মধ্যে শিল্প এবং এমবেডেড ইথারনেট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
হ্যাঁ, এসওপি-১৬ প্যাকেজটি টেপ-অ্যান্ড-রোল প্যাকেজিং এবং স্ট্যান্ডার্ড রিফ্লো সোল্ডারিং প্রক্রিয়া সমর্থন করে।
