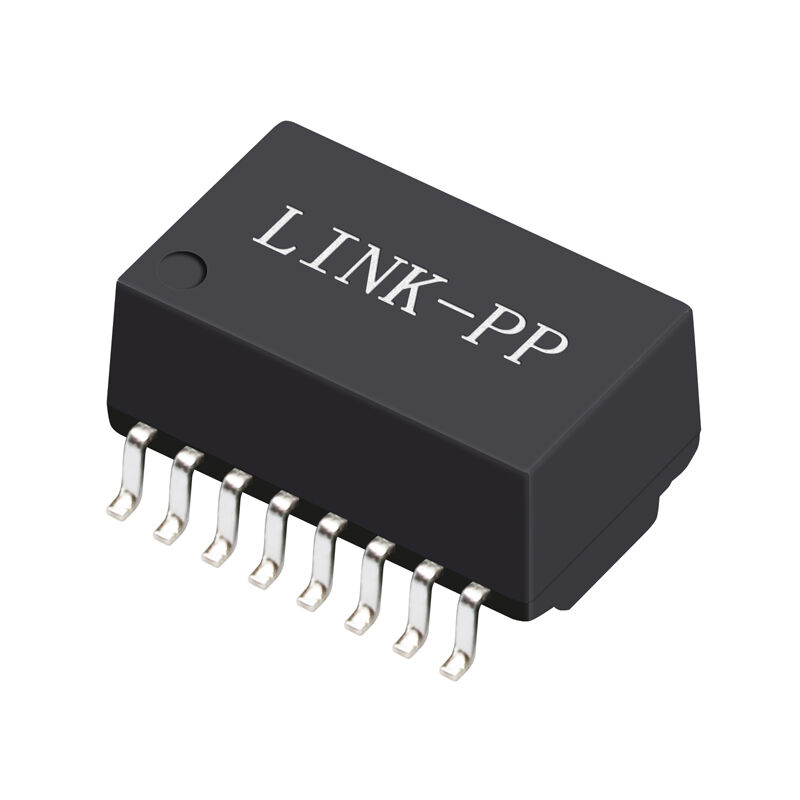

S16037G 10/100Base-T SMD-16P ইথারনেট ট্রান্সফরমার মডিউল 350μH OCL


S16037G একটি 350µH OCL, 1:1 টার্নস অনুপাত, 1.5kVrms আইসোলেশন, RoHS কমপ্লায়েন্ট সহ একটি 10/100Base-T SMD ইথারনেট ট্রান্সফর্মার। ফাস্ট ইথারনেট ডিজাইনের জন্য আদর্শ।


S16037G LAN ট্রান্সফর্মার সংক্ষিপ্ত বিবরণ


10/100Base-T SMD ইথারনেট ট্রান্সফর্মার যা একটি ছোট আকারে 350 µH OCL, কম সন্নিবেশ ক্ষতি এবং উচ্চ আইসোলেশন প্রদান করে। এটি নির্ভরযোগ্য সিগন্যাল ইন্টিগ্রিটি, RoHS সম্মতি এবং মূলধারার ফাস্ট ইথারনেট PHY ডিজাইনগুলির সাথে সামঞ্জস্যের প্রয়োজনীয় ফাস্ট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। একটি ছোট আকারের 10/100Base‑T LAN ম্যাগনেটিক ট্রান্সফর্মার মডিউল যা ফাস্ট ইথারনেট আইসোলেশন এবং সিগন্যাল কন্ডিশনিংয়ের জন্য ডিজাইন করা হয়েছে। এটি একটি 1:1 টার্নস অনুপাত-এ ট্রান্সমিট (TX) এবং রিসিভ (RX) ম্যাগনেটিক্সকে একত্রিত করে, যা 10BASE‑T এবং 100BASE‑TX অ্যাপ্লিকেশনগুলির জন্য টুইস্টেড‑পেয়ার কপার ক্যাবলের উপর কম EMI এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতার জন্য অপ্টিমাইজ করা হয়েছে প্রয়োজনীয়তা পূরণ করে।

350 µH সর্বনিম্ন OCL 8 mA বায়াসে, কম সন্নিবেশ ক্ষতি, এবং শক্তিশালী 1.5 kVrms Hi‑Pot আইসোলেশন-এর সাথে, S16037G স্থান-সীমাবদ্ধ ডিজাইনগুলিতে স্থিতিশীল ডেটা ট্রান্সমিশন, উন্নত EMI কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে। ডিভাইসটি একটি 16‑পিন SMD প্যাকেজ (12.8 × 6.9 মিমি)-এ সরবরাহ করা হয় এবং এটি সম্পূর্ণরূপে RoHS ও হ্যালোজেন‑মুক্ত কমপ্লায়েন্ট।


S16037G 10/100Base‑T SMD ট্রান্সফর্মারের মূল বৈশিষ্ট্য

• 10/100Base‑T ইথারনেট (IEEE 802.3 / 802.3u) সমর্থন করেভারসাম্যপূর্ণ সিগন্যাল কাপলিংয়ের জন্য
• 1:1 TX/RX টার্নস অনুপাত350 µH সর্বনিম্ন OCL
• @ 100 kHz, 0.1 V, 8 mA DC বায়াস সহকম সন্নিবেশ ক্ষতি
• : −1.15 dB সর্বোচ্চ (0.3–100 MHz)উচ্চ আইসোলেশন ভোল্টেজ
• : 1500 Vrms Hi‑Potস্বয়ংক্রিয় অ্যাসেম্বলির জন্য কমপ্যাক্ট
• SMD‑16P প্যাকেজRoHS ও হ্যালোজেন‑মুক্ত কমপ্লায়েন্ট
• বৈদ্যুতিক স্পেসিফিকেশন (@ 25 °C)পরামিতি

স্পেসিফিকেশন

S16037G ডাটাশিট-স্কিমেটিক্সS16037G ডাটাশিট-মেকানিক্যালস

সিগন্যাল ইন্টিগ্রিটি পারফরম্যান্স

রিটার্ন লস (dB সর্বনিম্ন)

ফ্রিকোয়েন্সি

রিটার্ন লস

ক্রসস্টক

DCMR

 মান

0 °C থেকে +70 °C

• সংরক্ষণ তাপমাত্রা: −0 °C থেকে +85 °C
• সম্মতি: RoHS, হ্যালোজেন‑মুক্ত
• 10/100Base‑T LAN ট্রান্সফর্মার স্ট্যান্ডার্ড ও ডিজাইন নোটIEEE 802.3 / 802.3u

ফাস্ট ইথারনেট প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়েছে

1. 8 mA বায়াসে 350 µH OCL স্থিতিশীল বেসলাইন এবং হ্রাসকৃত বিকৃতি সমর্থন করেটুইস্টেড‑পেয়ার কপার ক্যাবলের উপর কম EMI এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতার জন্য অপ্টিমাইজ করা হয়েছেFAQ
2. প্রশ্ন 1: 10/100Base-T ম্যাগনেটিক্সে OCL কী?
3. OCL (ওপেন সার্কিট ইন্ডাকট্যান্স)

ট্রান্সফর্মারের প্রাইমারির ইন্ডাকট্যান্স বর্ণনা করে যখন সেকেন্ডারি খোলা থাকে।

10/100Base-T ইথারনেট ডিজাইন

-এ, কম ফ্রিকোয়েন্সিতে সিগন্যাল ইন্টিগ্রিটি বজায় রাখার জন্য পর্যাপ্ত OCL গুরুত্বপূর্ণ। S16037G-এর জন্য, 8 mA DC বায়াসে 350 µH-এর সর্বনিম্ন OCL সাহায্য করে:
MLT-3 এনকোডেড সিগন্যালে বেসলাইন ওয়ান্ডার প্রতিরোধ করেদীর্ঘ কপার ক্যাবলের উপর স্থিতিশীল সংযোগ কর্মক্ষমতা বজায় রাখেIEEE 802.3u রিটার্ন লস এবং বিকৃতি প্রয়োজনীয়তা পূরণ করে


• অপর্যাপ্ত OCL বিশেষ করে নয়েজি পরিবেশে, বৃদ্ধিপ্রাপ্ত জিটার, প্যাকেট ত্রুটি, বা সংযোগের অস্থিরতা হতে পারে।
• প্রশ্ন 2: S16037G পালস বা হ্যালো ফাস্ট ইথারনেট ট্রান্সফর্মার প্রতিস্থাপন করতে পারে?
• হ্যাঁ।


S16037G একটি কার্যকরী প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে


অনেক

পালস এবং হ্যালো 10/100Base-T ইথারনেট ট্রান্সফর্মার মডিউলџь-এর জন্য, যাদের একই রকম বৈদ্যুতিক বৈশিষ্ট্য রয়েছে। প্রতিস্থাপন সামঞ্জস্যতা মূল্যায়ন করার সময়, ডিজাইনারদের যাচাই করা উচিত:টার্নস অনুপাত (1:1) মিলছেতুলনীয়
OCL রেটিং (≥350 µH)


• সমতুল্য প্যাকেজ প্রকার এবং পিনআউট (SMD-16P)
• আইসোলেশন ভোল্টেজ এবং সন্নিবেশ ক্ষতির সীমা S16037G ফাস্ট ইথারনেটের জন্য সাধারণত নির্দিষ্ট IEEE 802.3u-এর মূল বৈদ্যুতিক প্রয়োজনীয়তা পূরণ করে, যা এটিকে অনেক ডিজাইনে ড্রপ-ইন বা প্রায় ড্রপ-ইন প্রতিস্থাপনের জন্য উপযুক্ত করে তোলে।
• 10/100Base-T বনাম 1000Base-T ম্যাগনেটিক্স: মূল পার্থক্য যদিও উভয়ই ইথারনেট ম্যাগনেটিক উপাদান,
• 10/100Base-T


এবং


1000Base-T


ট্রান্সফর্মারগুলি বিভিন্ন সিগন্যালিং এবং কর্মক্ষমতা প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে।10/100Base-T ম্যাগনেটিক্স10 Mbps এবং 100 Mbps ডেটা রেট সমর্থন করেসাধারণত


প্রতি চ্যানেলে একক-জোড়া সিগন্যালিং

• রিটার্ন লস, ক্রসস্টক এবং DCMRকম ব্যান্ডউইথ এবং ক্রসস্টক প্রয়োজনীয়তাপ্রায়
• 350 µH OCL মান যথেষ্ট
• সাধারণত খরচ-সংবেদনশীল এবং এম্বেডেড ডিজাইনে ব্যবহৃত হয়
• 1000Base-T ম্যাগনেটিক্স1 Gbps ডেটা রেট সমর্থন করে
• চারটি টুইস্টেড পেয়ারের উপর

আরও কঠোর

• রিটার্ন লস, ক্রসস্টক এবং DCMR কর্মক্ষমতা প্রয়োজনপ্রায়শই
• ইন্টিগ্রেটেড কমন-মোড চোকস বৈশিষ্ট্যযুক্তউচ্চতর জটিলতা এবং কঠোর ইম্পিডেন্স নিয়ন্ত্রণ
• সুইচ, রাউটার এবং উচ্চ-পারফরম্যান্স LAN সরঞ্জামে ব্যবহৃত হয় সঠিক ম্যাগনেটিক্স প্রকার নির্বাচন IEEE স্ট্যান্ডার্ডগুলির সাথে সম্মতি নিশ্চিত করে এবং ইথারনেট PHY অপারেশনের সময় সিগন্যাল ইন্টিগ্রিটির সমস্যাগুলি এড়িয়ে চলে।
• S16037G 10/100Base-T SMD ইথারনেট ট্রান্সফর্মার সংক্ষিপ্তসার


S16037G


একটি স্ট্যান্ডার্ড-কমপ্লায়েন্ট


10/100Base-T SMD ইথারনেট ট্রান্সফর্মার যা একটি ছোট আকারে 350 µH OCL, কম সন্নিবেশ ক্ষতি এবং উচ্চ আইসোলেশন প্রদান করে। এটি নির্ভরযোগ্য সিগন্যাল ইন্টিগ্রিটি, RoHS সম্মতি এবং মূলধারার ফাস্ট ইথারনেট PHY ডিজাইনগুলির সাথে সামঞ্জস্যের প্রয়োজনীয় ফাস্ট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
