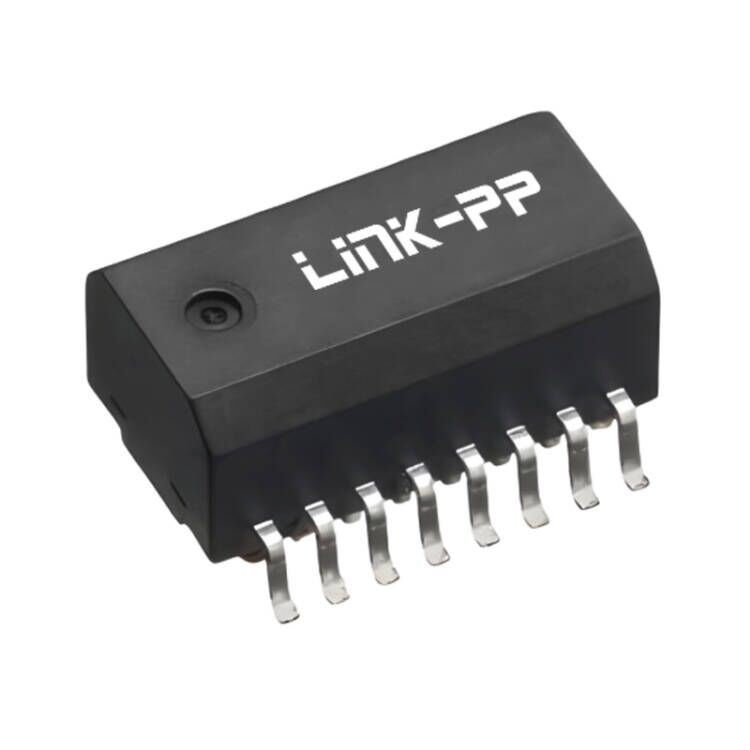

TLA-8T104WLF-T TDK LAN ট্রান্সফরমার 10/100BASE-TX অটোমোটিভ SMD

TLA-8T104WLF-T হল একটি স্বয়ংচালিত-গ্রেড, সারফেস-মাউন্ট (SMD) LAN পালস ট্রান্সফরমার মূলত TDK দ্বারা নির্মিত। 10/100BASE-TX ইথারনেট নেটওয়ার্কগুলির জন্য বিশেষভাবে প্রকৌশলী, এই মডিউলটি চাহিদাপূর্ণ পরিবেশে শক্তিশালী সংকেত অখণ্ডতা এবং নির্ভরযোগ্য নেটওয়ার্ক যোগাযোগ নিশ্চিত করে।

TLA-8T104WLF-T TDK অটোমোটিভ-গ্রেড ল্যান ট্রান্সফরমার ওভারভিউ:

TLA-8T104WLF-T হল একটি অপ্রচলিত TDK অটোমোটিভ-গ্রেড ল্যান পালস ট্রান্সফরমার যা মূলত 10/100BASE-TX ইথারনেট অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে। একটি কমপ্যাক্ট সারফেস-মাউন্ট ইথারনেট ট্রান্সফরমার হিসাবে ডিজাইন করা হয়েছে, এটি 350 μH ন্যূনতম ইন্ডাকট্যান্স, 1CT:1CT টার্নস রেশিও, 1500 Vrms আইসোলেশন ভোল্টেজ এবং স্বয়ংচালিত এবং শিল্প পরিবেশের চাহিদার জন্য AEC-Q200 নির্ভরযোগ্যতার প্রয়োজনীয়তার সাথে সম্মতি প্রদান করে।

যদিও আসল TDK অংশটি শেষ-জীবনে (EOL) পৌঁছেছে, তবুও অনেক নির্মাতাদের উত্তরাধিকার ডিজাইন এবং দীর্ঘ-জীবনের পণ্যগুলির জন্য একটি সামঞ্জস্যপূর্ণ প্রতিস্থাপনের প্রয়োজন রয়েছে। LINK-PP সমতুল্য বৈদ্যুতিক কর্মক্ষমতা সহ উচ্চ-মানের ইথারনেট ট্রান্সফরমার সলিউশন অফার করে, যা প্রকৌশলীদের বিদ্যমান PCB গুলিকে পুনরায় ডিজাইন না করে উৎপাদন বজায় রাখতে সহায়তা করে।

আপনি স্বয়ংচালিত ECUs, শিল্প ইথারনেট সরঞ্জাম, এমবেডেড কন্ট্রোলার, বা নেটওয়ার্কিং ডিভাইসগুলি বজায় রাখছেন না কেন, আমাদের সামঞ্জস্যপূর্ণ ইথারনেট ট্রান্সফরমারগুলি নির্ভরযোগ্য কর্মক্ষমতা, দীর্ঘমেয়াদী প্রাপ্যতা এবং প্রযুক্তিগত সহায়তা প্রদান করে।

মূল বৈশিষ্ট্য এবং সুবিধা

-স্বয়ংচালিত প্রত্যয়িত:সম্পূর্ণরূপে AEC-Q200 অনুগত, কঠোর তাপীয় এবং যান্ত্রিক চাপের অধীনে উচ্চ নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করে।
-অপ্টিমাইজড সিগন্যাল ইন্টিগ্রিটি:একটি স্ট্যান্ডার্ড 1CT:1CT টার্ন রেশিও (TX এবং RX উভয় চ্যানেলের জন্য) এবং ≤ 1 dB (0.1 থেকে 100 MHz) এর সন্নিবেশ ক্ষতি, পরিষ্কার ডেটা ট্রান্সমিশন নিশ্চিত করে।
-শক্তিশালী বিচ্ছিন্নতা:1500 Vrms বিচ্ছিন্নতা ভোল্টেজ প্রদান করে (1 মিনিটের জন্য 50 Hz), সংবেদনশীল ICগুলিকে বৈদ্যুতিক ঢেউ এবং গ্রাউন্ড লুপ শব্দ থেকে রক্ষা করে।
-স্ট্যান্ডার্ডাইজড ইন্ডাকট্যান্স:দ্রুত ইথারনেটের জন্য কঠোর IEEE 802.3 মান পূরণ করে 350 µH (100 kHz এ, 8 mA DC বায়াস) একটি সর্বনিম্ন আবেশ প্রদান করে।
-চরম তাপমাত্রা সহনশীলতা:-40°C থেকে +85°C এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসরের সাথে চরম অবস্থার মধ্যে ত্রুটিহীনভাবে কাজ করে।
-পরিবেশ বান্ধব:সম্পূর্ণরূপে RoHS অনুগত এবং SVHC-মুক্ত পৌঁছান।

10/100BASE-TX TLA-8T104WLF-T ট্রান্সফরমারের প্রযুক্তিগত স্পেসিফিকেশন

TLA-8T104WLF-T LAN ট্রান্সফরমার যান্ত্রিক মাত্রা

কমপ্যাক্ট এসএমটি ফুটপ্রিন্ট স্বয়ংক্রিয় সমাবেশ সক্ষম করে যখন উচ্চ-ঘনত্বের নেটওয়ার্কিং পণ্যগুলির জন্য PCB স্থানের প্রয়োজনীয়তা কমিয়ে দেয়।

বৈদ্যুতিক বৈশিষ্ট্য

TLA-8T104WLF-T IEEE 802.3 ফাস্ট ইথারনেট ইন্টারফেসের সিগন্যাল ইন্টিগ্রিটি প্রয়োজনীয়তা মেটাতে ইঞ্জিনিয়ার করা হয়েছে।

TLA-8T104WLF-T ডেটাশিট

এর অ্যাপ্লিকেশনTLA-8T104WLF-Tস্বয়ংচালিত ইথারনেট ট্রান্সফরমার

TLA-8T104WLF-T বৈদ্যুতিক বিচ্ছিন্নতা এবং সংকেত কন্ডিশনার প্রয়োজন দ্রুত ইথারনেট যোগাযোগ সরঞ্জামে ব্যাপকভাবে ব্যবহৃত হয়।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• স্বয়ংচালিত ইথারনেট গেটওয়ে
• যানবাহনের ইনফোটেইনমেন্ট সিস্টেম
• শিল্প ইথারনেট কন্ট্রোলার
• পিএলসি যোগাযোগ মডিউল
• নেটওয়ার্ক ইন্টারফেস কার্ড (NIC)
• ইথারনেট সুইচ
• আইপি ক্যামেরা
• ওয়্যারলেস অ্যাক্সেস পয়েন্ট
• এমবেডেড নেটওয়ার্কিং ডিভাইস
• IoT গেটওয়ে
• বিল্ডিং অটোমেশন সিস্টেম
• নিরাপত্তা সরঞ্জাম
• মেডিকেল নেটওয়ার্কিং ডিভাইস
