পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: RoHS Compliant
মডেল নম্বার: SM42P01EL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 800 পিসিএস
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টেপ এবং রিল, 800 পিসি/রিল
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3 কে কে/মাস
অংশ নম্বর: |
SM42P01EL |
প্রকার: |
PoE ট্রান্সফরমার |
ডেটা রেট: |
5G বেস-টি |
সমাপ্তি শৈলী: |
এসএমটি |
অপারেটিং তাপমাত্রা (বাণিজ্যিক গ্রেড): |
-40-+85 ডিগ্রি সেন্টিগ্রেড |
বিচ্ছিন্ন ভোল্টেজ: |
1500 ভ্যাক, 60 এস |
আবেশ: |
230uh |
চ্যানেলের সংখ্যা: |
চতুর্ভুজ |
অংশ নম্বর: |
SM42P01EL |
প্রকার: |
PoE ট্রান্সফরমার |
ডেটা রেট: |
5G বেস-টি |
সমাপ্তি শৈলী: |
এসএমটি |
অপারেটিং তাপমাত্রা (বাণিজ্যিক গ্রেড): |
-40-+85 ডিগ্রি সেন্টিগ্রেড |
বিচ্ছিন্ন ভোল্টেজ: |
1500 ভ্যাক, 60 এস |
আবেশ: |
230uh |
চ্যানেলের সংখ্যা: |
চতুর্ভুজ |

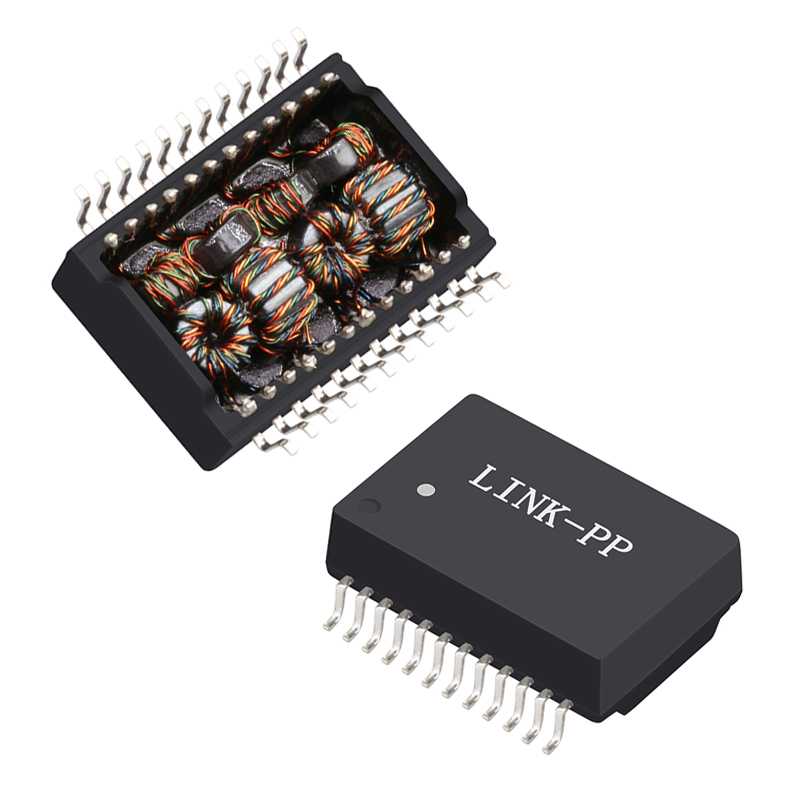

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
