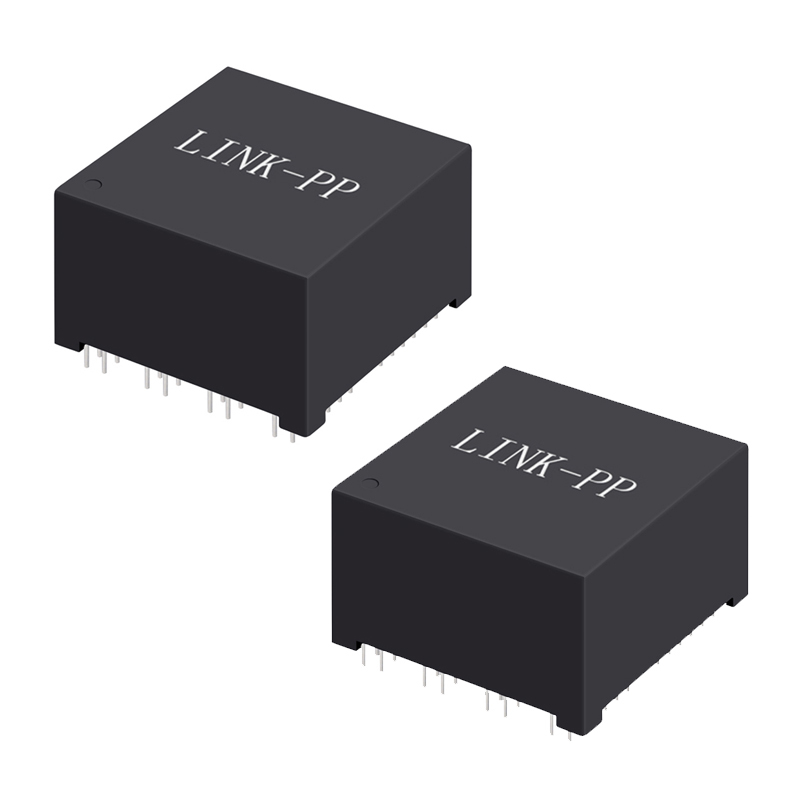

HXB6606NL 1000mA PoE++ 1G চৌম্বকীয় মডিউল THT প্যাকেজ ইন 96 পিন

পণ্যের বিবরণ

উৎপত্তি স্থল: গুয়াংডং, চীন

পরিচিতিমুলক নাম: LINK-PP

সাক্ষ্যদান: Fully RoHS Compliant

মডেল নম্বার: Hxb6606nl

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে/25 কে

মূল্য: $0.06-$3.0

প্যাকেজিং বিবরণ: টি অ্যান্ড আর

ডেলিভারি সময়: আজ স্টক জাহাজে

পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন

যোগানের ক্ষমতা: 3 কে কে/মাস

সেরা মূল্য পান
বিশেষভাবে তুলে ধরা:

Hxb6606nl

,

PoE++ ল্যান ম্যাগনেটিক্স

,

১ জি ম্যাগনেটিক মডিউল

অংশ নম্বর:
Hxb6606nl
ট্রান্সফর্মার টাইপ:
1 জিবিপিএস ল্যান ট্রান্সফর্মার
বন্দর সংখ্যা:
4 বন্দর
পো:
4 পায়ার 90W পো ++
মাউন্টিং:
Tht
তাপমাত্রা:
-40 ° C ~ 85 ° C।
অংশ নম্বর:
Hxb6606nl
ট্রান্সফর্মার টাইপ:
1 জিবিপিএস ল্যান ট্রান্সফর্মার
বন্দর সংখ্যা:
4 বন্দর
পো:
4 পায়ার 90W পো ++
মাউন্টিং:
Tht
তাপমাত্রা:
-40 ° C ~ 85 ° C।
HXB6606NL 1000mA PoE++ 1G চৌম্বকীয় মডিউল THT প্যাকেজ ইন 96 পিন

HXB6606NL PoE LAN ম্যাগনেটিক্সের মূল বৈশিষ্ট্য:



  1. উচ্চ-ঘনত্বের PoE LAN ট্রান্সফর্মার।
  2. 10/100Base-Tx এবং 1000Base-T (1G) ইথারনেটের জন্য IEEE 802.3 মান পূরণ করে।
  3. 4-জোড়া PoE++ 90W পাওয়ার সমর্থন করে, প্রতি জোড়ার জন্য 1000mA কারেন্ট রেটিং সহ।
  4. THT (Through-Hole Technology), 96-পিন কোয়াড-পোর্ট প্যাকেজ।
  5. প্রাথমিক এবং গৌণ কয়েলের মধ্যে 1500Vrms সর্বনিম্ন আইসোলেশন, সংকেতের অখণ্ডতা নিশ্চিত করে।
  6. (15mAdc বায়াস সহ 100KHz/0.1V এ পরিমাপ করা) 280µH সর্বনিম্ন ইন্ডাকটেন্স।
  7. সর্বোচ্চ 260°C তাপমাত্রায় 5 সেকেন্ডের জন্য হাতে বা ওয়েভ সোল্ডার করা যেতে পারে।
  8. সম্পূর্ণরূপে RoHS অনুবর্তী।
  9. সমস্ত প্রধান PHY (ফিজিক্যাল লেয়ার ডিভাইস)-এর সাথে সামঞ্জস্যপূর্ণ।
  10. -40°C থেকে +85°C পর্যন্ত বিস্তৃত অপারেটিং তাপমাত্রা সহ শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
  11. শিল্প নেটওয়ার্ক, ইলেকট্রনিক্স এবং অন্যান্য কঠিন পরিবেশ অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।



1GBase-T PoE ট্রান্সফর্মারের বৈদ্যুতিক বৈশিষ্ট্য @25℃:



অংশের নম্বর HXB6606NL
টার্নস অনুপাত

1CT : 1CT

OCL @100KHz, 100mV

8mA DC বায়াস সহ 280uH MIN

সন্নিবেশ ক্ষতি 1-100MHz: -1,4dB MAX
ফেরত ক্ষতি

1-40MHz: -16dB MIN

40-f-100MHz: -(10-20*log10(f/80)) dB MIN

আইসোলেশন (pri:sec)  1500Vrms
PoE

প্রতি জোড়া 1000MA কারেন্ট

নোট

4Pair PoE+ (90W)

অপারেটিং তাপমাত্রা -40℃~+85℃

HXB6606NL ম্যাগনেটিক্স মডিউলগুলির ডেটাশিট:

HXB6606NL 1000mA PoE++ 1G চৌম্বকীয় মডিউল THT প্যাকেজ ইন 96 পিন 0



FAQ:



1. PoE LAN ট্রান্সফর্মার কি?


একটি PoE (পাওয়ার ওভার ইথারনেট) LAN ট্রান্সফর্মার হল একটি বিশেষ নেটওয়ার্ক উপাদান যা ইথারনেট ডিভাইসে একত্রিত করা হয়। এর প্রাথমিক কাজ হল একটি একক ইথারনেট ক্যাবলের মাধ্যমে একই সাথে ডেটা সংকেত এবং বৈদ্যুতিক শক্তি প্রেরণ করা, যা ক্যাবলিং সহজ করে এবং ইনস্টলেশন খরচ কমায়।






2. PoE LAN ট্রান্সফর্মারের প্রধান কাজগুলো কি কি?


প্রধান কাজগুলো হলো:

  • ডেটা ট্রান্সমিশন: ইথারনেট ডেটা সংকেতের অখণ্ডতা নিশ্চিত করে এবং উচ্চ-গতির যোগাযোগ সমর্থন করে।
  • পাওয়ার ডেলিভারি: একই ইথারনেট ক্যাবলের মাধ্যমে ডিভাইসগুলিতে (যেমন আইপি ক্যামেরা, ভিওআইপি ফোন এবং ওয়্যারলেস অ্যাক্সেস পয়েন্ট) বৈদ্যুতিক শক্তি সরবরাহ করে।
  • বৈদ্যুতিক আইসোলেশন: সরঞ্জামগুলিকে সারজ এবং গ্রাউন্ড লুপ কারেন্ট থেকে রক্ষা করতে গ্যালভানিক আইসোলেশন প্রদান করে, যা সিস্টেমের নিরাপত্তা বাড়ায়।
  • সংকেতের অখণ্ডতা: নয়েজ এবং হস্তক্ষেপ হ্রাস করে সংকেতের গুণমান উন্নত করে, স্থিতিশীল এবং নির্ভরযোগ্য যোগাযোগ নিশ্চিত করে।






3. PoE LAN ট্রান্সফর্মার কেন প্রয়োজন?


ঐতিহ্যবাহী নেটওয়ার্ক ক্যাবলিং-এ, ডেটা এবং পাওয়ারের জন্য আলাদা ক্যাবলের প্রয়োজন হয়। একটি PoE LAN ট্রান্সফর্মার একটি একক ইথারনেট ক্যাবলের মাধ্যমে ডেটা এবং পাওয়ার উভয়ই প্রেরণ করতে দেয়, যা ইনস্টলেশনকে সহজ করে, খরচ কমায় এবং জটিলতা হ্রাস করে। যে পরিস্থিতিতে পাওয়ার আউটলেট স্থাপন করা কঠিন বা ব্যয়বহুল, সেখানে এটি বিশেষভাবে মূল্যবান।






4. PoE LAN ট্রান্সফর্মার কোন ইথারনেট স্ট্যান্ডার্ড সমর্থন করে?


PoE LAN ট্রান্সফর্মার সাধারণত নিম্নলিখিত স্ট্যান্ডার্ডগুলি মেনে চলে:

  • IEEE 802.3af (PoE)
  • IEEE 802.3at (PoE+)
  • IEEE 802.3bt (PoE++)

এই স্ট্যান্ডার্ডগুলি ইথারনেট ক্যাবলের মাধ্যমে পাওয়ার লেভেল এবং ডেলিভারি পদ্ধতি সংজ্ঞায়িত করে, যা চালিত ডিভাইসগুলির বিস্তৃত পরিসরের সাথে সামঞ্জস্যতা নিশ্চিত করে।






5. PoE LAN ট্রান্সফর্মারের সাধারণ অ্যাপ্লিকেশনগুলো কি কি?


PoE LAN ট্রান্সফর্মারগুলি ইথারনেটের মাধ্যমে ডেটা এবং পাওয়ার ডেলিভারি উভয়ই প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যেমন:

  • আইপি ক্যামেরা: নজরদারি সিস্টেমে ক্যাবলিং সহজ করে।
  • ভিওআইপি ফোন: নমনীয় অফিস টেলিফোনি স্থাপন সক্ষম করে।
  • ওয়্যারলেস অ্যাক্সেস পয়েন্ট (APs): আলাদা পাওয়ার সাপ্লাই ছাড়াই সিলিং বা ওয়াল-মাউন্ট করা ইনস্টলেশনের অনুমতি দেয়।
  • স্মার্ট লাইটিং: বুদ্ধিমান আলো ব্যবস্থায় সংযোগ এবং পাওয়ার উভয়ই সরবরাহ করে।
  • পয়েন্ট-অফ-সেল (POS) টার্মিনাল: খুচরা পরিবেশে তারের জটিলতা হ্রাস করে।
  • অ্যাক্সেস কন্ট্রোল সিস্টেম: কার্ড রিডার এবং কন্ট্রোলারে পাওয়ার এবং ডেটা সরবরাহ করে।
