পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 7499010004A
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.15
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 250000-320000/মাস
P/N: |
7499010004A |
ক্রস P/N: |

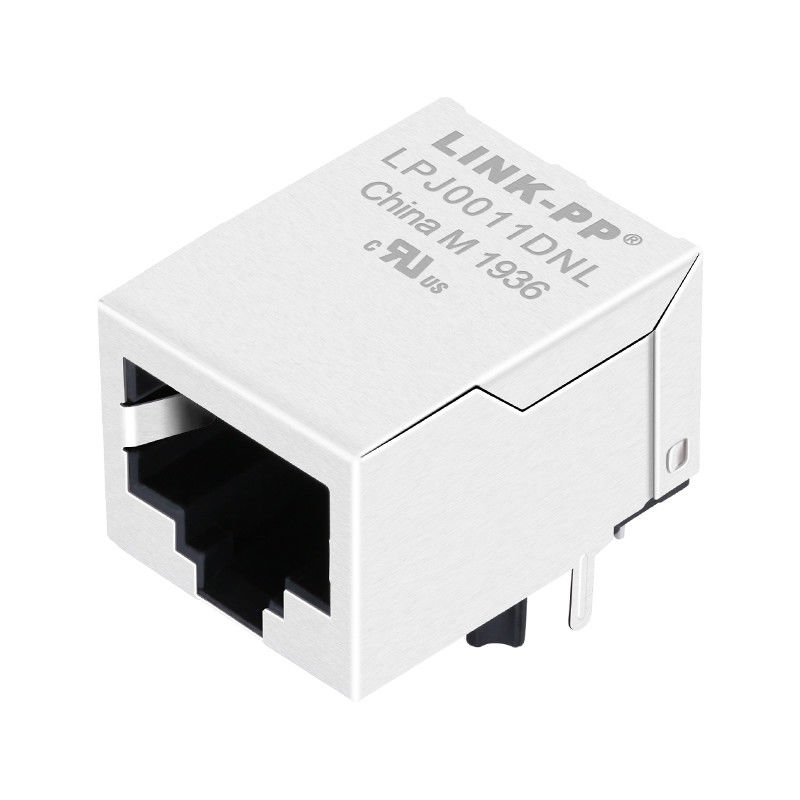

LPJ0011DNL |
সংযোগকারী প্রকার: |
ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 (MagJack) |
ইথারনেট গতি: |
10/100 Mbps (100BASE-TX) |
বন্দর গণনা: |
একক পোর্ট (1×1) |
শিল্ডিং: |
ঝাল |
এলইডি: |
LEDs নেই |
মাউন্টিং: |
সমকোণ থ্রু-হোল |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 ভিআরএমএস |
আবেশ: |
৩৫০ μH |
অপারেটিং তাপমাত্রা: |
0°C থেকে +70°C |
সম্মতি: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
P/N: |
7499010004A |
ক্রস P/N: |
LPJ0011DNL |
সংযোগকারী প্রকার: |
ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 (MagJack) |
ইথারনেট গতি: |
10/100 Mbps (100BASE-TX) |
বন্দর গণনা: |
একক পোর্ট (1×1) |
শিল্ডিং: |
ঝাল |
এলইডি: |
LEDs নেই |
মাউন্টিং: |
সমকোণ থ্রু-হোল |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 ভিআরএমএস |
আবেশ: |
৩৫০ μH |
অপারেটিং তাপমাত্রা: |
0°C থেকে +70°C |
সম্মতি: |
IEEE 802.3u, RoHS, REACH, UL 62368 |
|
শ্রেণী |
প্যারামিটার | স্পেসিফিকেশন |
|---|---|---|
| জেনারেল ও মেকানিক্যাল | পার্ট নম্বর | 7499010004A |
| সংযোগকারী প্রকার | RJ45 জ্যাক (মহিলা) | |
| USOC কোড | RJ45 | |
| পোর্ট কনফিগারেশন | 1 × 1 (একক পোর্ট) | |
| অবস্থান / পরিচিতি | 8P8C | |
| মাউন্ট শৈলী | হোল টেকনোলজির মাধ্যমে (THT) | |
| মাউন্টিং কোণ | সমকোণ | |
| সমাপ্তি শৈলী | সোল্ডার | |
| সঙ্গম চক্র | 750 সাইকেল | |
| LED সূচক | কোনোটিই নয় | |
| আর্দ্রতা সংবেদনশীলতা স্তর (MSL) | লেভেল 1 | |
| বৈদ্যুতিক কর্মক্ষমতা | ইথারনেট স্ট্যান্ডার্ড | 100BASE-TX |
| কর্মক্ষমতা বিভাগ | বিড়াল 5 | |
| আবেশ (L) | 350 µH @ 100 kHz / 100 mV | |
| বাঁক অনুপাত (n) | 1:1 (±2%) | |
| বিচ্ছিন্নতা ভোল্টেজ | 1500 Vrms, 1 মিনিট | |
| সন্নিবেশ ক্ষতি (IL) | ≤ 1 dB (1–100 MHz) | |
| রিটার্ন লস (RL) | ≥ 16 dB (1–30 MHz) | |
| ≥ 13.5 dB (30–60 MHz) | ||
| ≥ 12 dB (60–80 MHz) | ||
| ≥ 10 dB (80-100 MHz) | ||
| Crosstalk (CT) | ≥ 30 dB (1–100 MHz) | |
| সাধারণ মোড প্রত্যাখ্যান অনুপাত (CMRR) | ≥ 30 dB (1–100 MHz) | |
| উপকরণ | হাউজিং উপাদান | থার্মোপ্লাস্টিক PA66, কালো |
| হাউজিং জ্বলনযোগ্যতা রেটিং | UL94 V-0 | |
| ঢাল উপাদান | পিতল | |
| ঢাল কলাই | 50 µin নিকেল | |
| যোগাযোগের উপাদান | ফসফর ব্রোঞ্জ | |
| কলাই যোগাযোগ | 50 µin নিকেলের উপরে 30 µin সোনা | |
| পরিবেশগত | অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| স্টোরেজ তাপমাত্রা | <40°C | |
| স্টোরেজ আর্দ্রতা | <75% RH (মূল প্যাকেজিং) | |
| কমপ্লায়েন্স এবং সার্টিফিকেশন | IEEE কমপ্লায়েন্স | IEEE 802.3u |
| RoHS কমপ্লায়েন্স | অনুগত (2011/65/EU এবং 2015/863) | |
| রিচ কমপ্লায়েন্স | (EC) 1907/2006 এর সাথে সামঞ্জস্যপূর্ণ | |
| নিরাপত্তা সার্টিফিকেশন | CURus স্বীকৃত, ফাইল নং E472316 (UL 62368) |
| প্রোফাইল বৈশিষ্ট্য | Pb-মুক্ত সমাবেশ | Sn-Pb সমাবেশ |
|---|---|---|
| প্রি-হিট তাপমাত্রা মিন (Ts মিনিট) | 100°C | 100°C |
| প্রিহিট টেম্পারেচার টিপিক্যাল (Ts টিপিক্যাল) | 120°C | 120°C |
| প্রি-হিট তাপমাত্রা সর্বোচ্চ (Ts সর্বোচ্চ) | 130°C | 130°C |
| প্রি-হিট সময় (ts)(Ts মিনিট থেকে Ts সর্বোচ্চ) | 70 সে | 70 সে |
| র্যাম্প-আপ রেট (ΔT) | ≤ 150°C সর্বোচ্চ | ≤ 150°C সর্বোচ্চ |
| সর্বোচ্চ তাপমাত্রা (Tp) | 250°C - 260°C | 235°C - 260°C |
| সর্বোচ্চ তাপমাত্রায় সময় (tp) | ≤ 10 সেকেন্ড মোট(প্রতি তরঙ্গে ≤ 5 সেকেন্ড) | ≤ 10 সেকেন্ড মোট(প্রতি তরঙ্গে ≤ 5 সেকেন্ড) |
| র্যাম্প-ডাউন রেট (মিনিমাম) | ~2 K/s | ~2 K/s |
| র্যাম্প-ডাউন রেট (সাধারণ) | ~3.5 K/s | ~3.5 K/s |
| র্যাম্প-ডাউন রেট (সর্বোচ্চ) | ~5 K/s | ~5 K/s |
| মোট সাইকেল সময় (25°C থেকে 25°C) | 4 মিনিট | 4 মিনিট |
