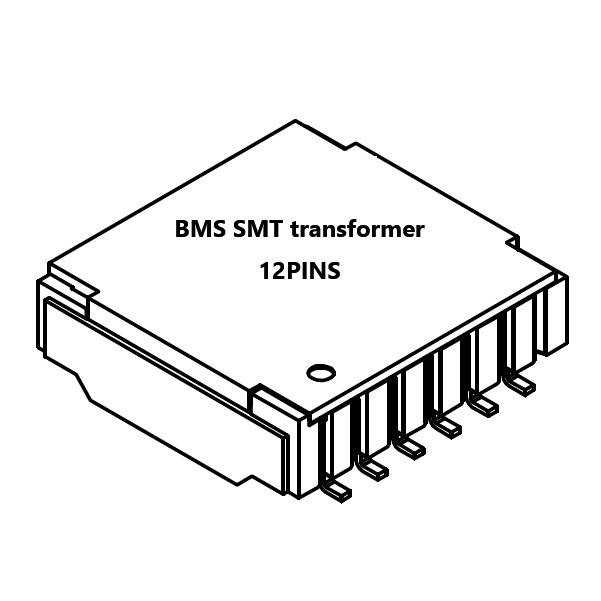

Name: 12PINS BMS ট্রান্সফরমার 74942300 4300V DC আইসোলেশন টেস্ট ভোল্টেজ সহ
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 74942300
Price: 0.90 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: হুইঝু, চীন

পরিচিতিমুলক নাম: LINK-PP

সাক্ষ্যদান: RoHS Compliant

মডেল নম্বার: 74942300

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১০০ পিসি

মূল্য: $0.9-$2.3

প্যাকেজিং বিবরণ: টেপ এবং রীল

ডেলিভারি সময়: 2-3 সপ্তাহ

পরিশোধের শর্ত: D/A, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

যোগানের ক্ষমতা: 5KK/মাস

সেরা মূল্য পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                    74942300, এসএমটি বিএমএস ট্রান্সফরমার, 2 পোর্ট এসএমটি ট্রান্সফরমার


বন্দরের সংখ্যা:	2	পিন:	12
আকার:	15,1x14.7x4.75 মিমি	কার্যকরী ভোল্টেজ:	1000V ডিসি
শক্তিশালী বিচ্ছিন্নতা:	4300V ডিসি	OEM/ODM:	সমর্থন
টার্নস রেশিও:	1CT:1CT	অপারেটিং তাপমাত্রা:	-40 পর্যন্ত +125 ডিগ্রি সেন্টিগ্রেড পর্যন্ত

বন্দরের সংখ্যা:	2
পিন:	12
আকার:	15,1x14.7x4.75 মিমি
কার্যকরী ভোল্টেজ:	1000V ডিসি
শক্তিশালী বিচ্ছিন্নতা:	4300V ডিসি
OEM/ODM:	সমর্থন
টার্নস রেশিও:	1CT:1CT
অপারেটিং তাপমাত্রা:	-40 পর্যন্ত +125 ডিগ্রি সেন্টিগ্রেড পর্যন্ত

12PINS BMS ট্রান্সফরমার 74942300 4300V DC আইসোলেশন টেস্ট ভোল্টেজ সহ

74942300 WE-BMS SMT ট্রান্সফরমারের বৈদ্যুতিক বৈশিষ্ট্য

সম্পত্তি	পরীক্ষার শর্ত	মূল্য	ইউনিট	সহনশীলতা
ইন্ডাক্ট্যান্স (এল)	১০০ কেএইচজেড / ১০০ এমভি	১৫০-৪৫০	μH	মিনি-ম্যাক্স.
ইনসার্টের ক্ষতি (আইএল)	৪ মেগাহার্টজ	-০.25	ডিবি	ম্যাক্স.
রিটার্ন লস (RL)	৪ মেগাহার্টজ @ ১০০ ওএম	-২০	ডিবি	মিনিট।
কমন মোড রিজেকশন রেসিও (CMRR1)	১-১০ মেগাহার্টজ	- ৩৫	ডিবি	মিনিট।
কমন মোড রিজেকশন রেসিও (CMRR1)	১০-১০০০ মেগাহার্টজ	-২০	ডিবি	মিনিট।
কাজের ভোল্টেজ	-	1000	V (DC)	-
আইসোলেশন টেস্ট ভোল্টেজ (ডিসি)	$V_{টি 1}$ , ১ মিনিট	4300	V (DC)	মিনিট।
আইসোলেশন টেস্ট ভোল্টেজ (এসি)	$V_{টি 2}$ , ১ মিনিট	3100	V (AC)	মিনিট।
ফুটো ইন্ডাক্ট্যান্স ( ${এল}_{5}$ )	১০০ কেএইচজেড / ১০০ এমভি	0.5	μH	ম্যাক্স.
আইসোলেশন প্রতিরোধের ( $R_{এস ও}$ )	-	400	MΩ	মিনিট।
ক্লিয়ারিং দূরত্ব ( $সি আমি$ )	-	10	মিমি	মিনিট।
ক্রীপিং দূরত্ব ( $সি r$ )	-	10	মিমি	মিনিট।
ডিসি প্রতিরোধ 1 (ট্রান্সফরমার পাশ)	$R_{ডি সি}$	450	mΩ	ম্যাক্স.
ডিসি রেসিস্ট্যান্স ২ (সিএমসি পাশ)	$R_{ডি সি}$	850	mΩ	ম্যাক্স.

মূল নোট:

ইন্ডাক্ট্যান্স পরিসীমা ন্যূনতম (150 μH) এবং সর্বোচ্চ (450 μH) মান প্রতিনিধিত্ব করে
সমস্ত বিচ্ছিন্নতা পরীক্ষার ভোল্টেজ সর্বনিম্ন প্রয়োজনীয় মান
প্রতিরোধের মান ট্রান্সফরমার পাশ (450 mΩ সর্বোচ্চ) এবং সাধারণ মোড শক পাশ (850 mΩ সর্বোচ্চ) এর মধ্যে ভিন্ন

74942300 SMT ট্রান্সফরমার ডেটা শীটঃ

12PINS BMS ট্রান্সফরমার 74942300 4300V DC আইসোলেশন টেস্ট ভোল্টেজ সহ 0

12PINS BMS ট্রান্সফরমার 74942300 4300V DC আইসোলেশন টেস্ট ভোল্টেজ সহ 1
