পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ISO,ROHS,REACH
মডেল নম্বার: 74941503
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10PCS
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: টেপ এবং রীল
ডেলিভারি সময়: ২ সপ্তাহ
পরিশোধের শর্ত: TT, NET30/60/90 দিন, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 500K/মাস
অবস্থা: |
সক্রিয় |
পার্ট নম্বর: |
74941503 |
শক্তিশালী বিচ্ছিন্নতা ভোল্টেজ: |
4500V এসি |
বন্দর: |
1 |
অপারেটিং তাপমাত্রা: |
-40 ° C পর্যন্ত +125 ডিগ্রি সেন্টিগ্রেড পর্যন্ত |
মাউন্ট: |
SMT |
অবস্থা: |
সক্রিয় |
পার্ট নম্বর: |
74941503 |
শক্তিশালী বিচ্ছিন্নতা ভোল্টেজ: |
4500V এসি |
বন্দর: |
1 |
অপারেটিং তাপমাত্রা: |
-40 ° C পর্যন্ত +125 ডিগ্রি সেন্টিগ্রেড পর্যন্ত |
মাউন্ট: |
SMT |
●পণ্যের ধরন: ইথারনেট/পাওয়ার লাইন যোগাযোগের জন্য ইথারনেট ট্রান্সফরমার
● ঘূর্ণন অনুপাত:1:4:3(±৩% সহনশীলতা)
● মাউন্ট:পৃষ্ঠ-মাউন্ট (এসএমটি)
● অপারেটিং তাপমাত্রা:-40°C থেকে +125°C(শিল্প/অটোমোটিভ গ্রেড)
● উচ্চতর বিচ্ছিন্নতা:৪৫০০ ভিএসি(১ মিনিট, প্রাথমিক থেকে মাধ্যমিক)

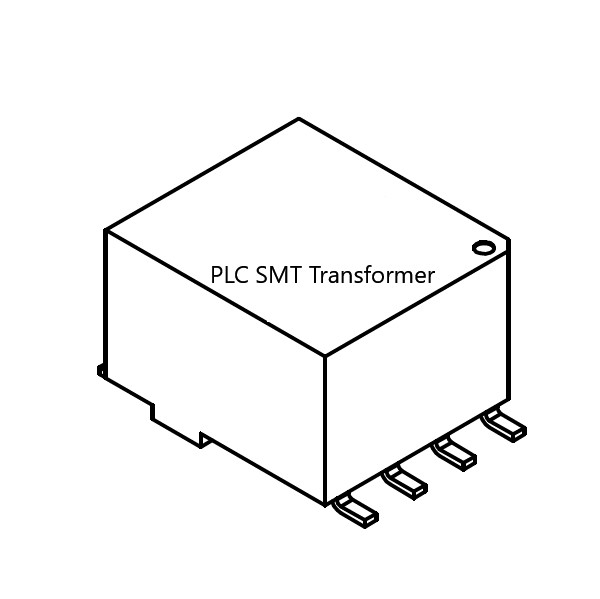

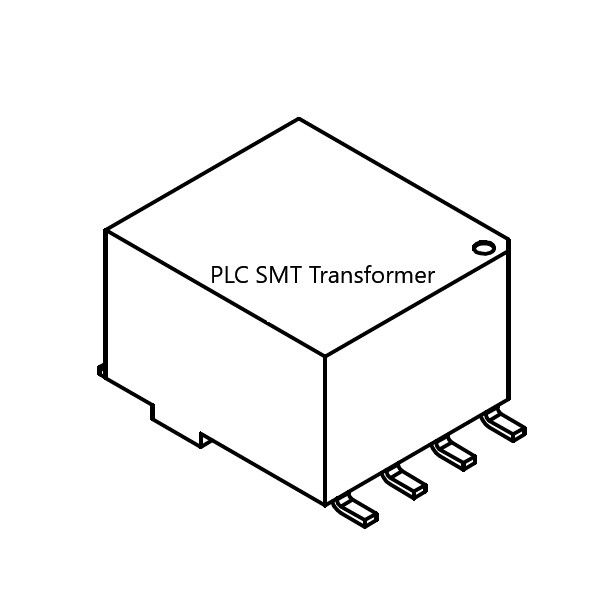

● প্যাকেজ:৮ পিনের এসএমটিকম্প্যাক্ট ডিজাইন
● সম্মতি: RoHS & REACH মেনে চলতে হবে
| সম্পত্তি | পরীক্ষার শর্ত | মূল্য | ইউনিট | সহনশীলতা |
|---|---|---|---|---|
| ইন্ডাক্ট্যান্স (এল) | 2 MHz/100 mV (পিন 1-4) | 20 | μH | মিনিট। |
| ফুটো ইন্ডাক্ট্যান্স (Ls) | ২ মেগাহার্টজ/100 এমভি | 0.05 | μH | ম্যাক্স. |
| ঘূর্ণন অনুপাত (n) | N3:N1:N2 | 1:4:3 | - | ±৩% |
| আইসোলেশন টেস্ট ভোল্টেজ (Vt) | এক মিনিট। | 4500 | V (AC) | মিনিট। |
| আইসোলেশন প্রতিরোধ ক্ষমতা (Rso) | - | 10 | MΩ | মিনিট। |
| ডিসি প্রতিরোধ 1 (আর ০১) | পিন ২-৩ (ছোট পিন ৫-৮) | 85 | mΩ | ম্যাক্স. |
| ডিসি রেসিস্ট্যান্স ২ (আর ০২) | পিন ১-৪ | 20 | mΩ | ম্যাক্স. |
| ডিসি রেসিস্ট্যান্স ৩ (আর ০৩) | পিন ৫-৮ | 70 | mΩ | ম্যাক্স. |
নোটঃ
1. পিন সংযোগ প্রতিরোধের পরিমাপের জন্য সমালোচনামূলক
2. ঘূর্ণন অনুপাত tolerances ± 3% হয়
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | -40°C থেকে +125°C |
| সংরক্ষণের শর্তাবলী | <40°C; <75% RH (মূল প্যাকেজিংয়ে) |
| আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) | 1 |
| পরীক্ষার শর্ত | +20°C, 33% RH (নির্দিষ্ট না হলে) |
| স্ট্যান্ডার্ড | সম্মতি স্থিতি |
|---|---|
| RoHS অনুমোদন | [2011/65/ইইউ এবং 2015/863] |
| REACH অনুমোদন | সম্মতি বা ঘোষিত [ (ইসি) ১৯০৭/২০০৬] |
