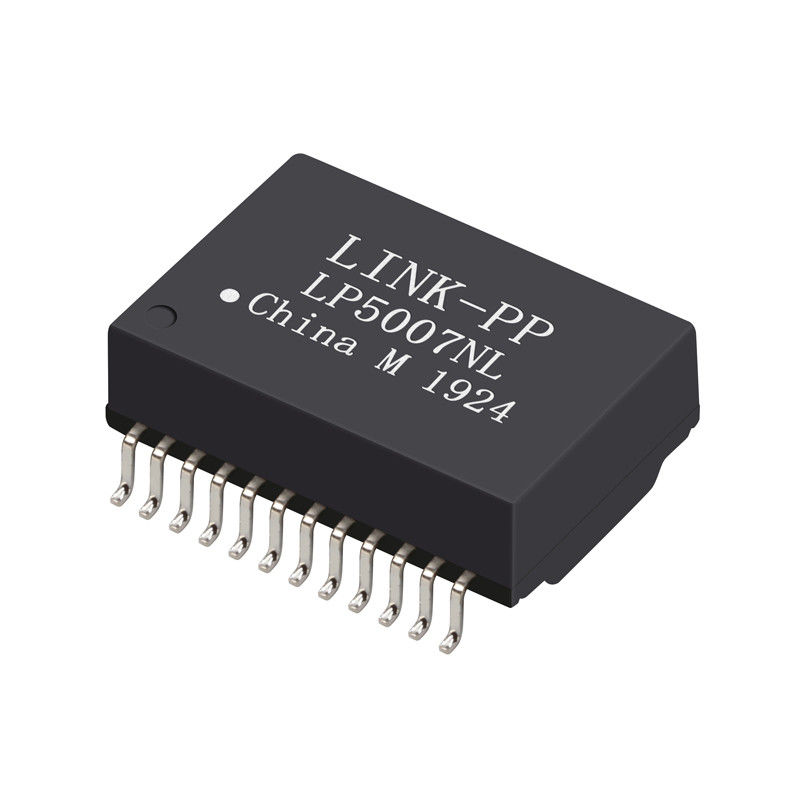

Pulse H5007NL 1000BASE-T ম্যাগনেটিক্স মডিউল SMT LAN ট্রান্সফরমার

এইচ৫০০৭এনএল হল একটি উচ্চ-কার্যকারিতা 1000BASE-T ইথারনেট চৌম্বকীয় মডিউল যা ১সিটিঃ১সিটি টার্ন অনুপাত, ১৫০০ ভিআরএম বিচ্ছিন্নতা, কম সন্নিবেশ ক্ষতি এবং চমৎকার ইএমআই দমনের সাথে।সুইচগুলিতে গিগাবিট ইথারনেট PHY ইন্টারফেসের জন্য ডিজাইন করা, রাউটার, এবং শিল্প নেটওয়ার্কিং সরঞ্জাম।

H5007NL SMT LAN ট্রান্সফরমার ওভারভিউ

দ্যH5007NLএকটিএকক-পোর্ট SMT ইথারনেট চৌম্বকীয় মডিউলএর জন্য ডিজাইন করা1000BASE-T গিগাবিট ল্যান অ্যাপ্লিকেশন.1CT: 1CT ঘূর্ণন অনুপাত, 1500Vrms বিচ্ছিন্নতা ভোল্টেজ, অতি কম সন্নিবেশ ক্ষতি এবং চমৎকার সাধারণ মোড গোলমাল প্রত্যাখ্যান, এটি নিশ্চিত করেস্থিতিশীল, উচ্চ গতির ইথারনেট সংকেত অখণ্ডতাসুইচ, রাউটার, আইপি ক্যামেরা, ইন্ডাস্ট্রিয়াল কন্ট্রোলার এবং টেলিযোগাযোগ সরঞ্জাম।

এই মডিউল সম্পূর্ণরূপেআইইইই ৮০২.৩ স্পেসিফিকেশনএবং জন্য অপ্টিমাইজ করা হয়উচ্চ ঘনত্বের পিসিবি লেআউট এবং স্বয়ংক্রিয় রিফ্লো সোল্ডারিং সমাবেশ.

মূল বৈশিষ্ট্য ও উপকারিতা

• ডিজাইন করা হয়েছে1000BASE-T গিগাবিট ইথারনেট
• এক-পোর্ট এসএমটি ম্যাগনেটিক মডিউল
• 1CT:1CT ঘুরার অনুপাতPHY ইন্টারফেস মেলে জন্য অপ্টিমাইজড
• 1500Vrms বিচ্ছিন্নতা ভোল্টেজসিস্টেমের নিরাপত্তা
• অতি-নিম্ন সন্নিবেশের ক্ষতি
• চমৎকাররিটার্ন লস, ক্রসস্টক এবং ডিসিএমআর পারফরম্যান্স
• কমপ্যাক্ট ফুটপ্রিন্টউচ্চ ঘনত্বের পিসিবি ডিজাইন
• রোএইচএস-সম্মত, রিফ্লো সামঞ্জস্যপূর্ণ (২৪৫ ডিগ্রি সেলসিয়াস পিক)

H5007NL ইথারনেট ট্রান্সফরমারের প্রযুক্তিগত বৈশিষ্ট্য

সাধারণ বিবরণ

বৈদ্যুতিক স্পেসিফিকেশন (@25°C)

নোটঃ

• RoHS পিক রিফ্লো তাপমাত্রা 245°C
• IEEE 802.3 স্পেসিফিকেশন পূরণ করে
• এটি SOHO ((ADSL) মডেম, LAN-on-Motherboard ((LOM), হাব এবং সুইচগুলির মতো অ্যাপ্লিকেশনগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
• বিভিন্ন ঘূর্ণন অনুপাতের সাথে।

​

পালস H5007NL ল্যান ম্যাগনেটিক্স অঙ্কন

H5007NL স্কিম্যাটিক ডিজাইন

H5007NL পিসিবি লেআউট অঙ্কনঃ

এইচ৫০০৭এনএল কোন সমস্যার সমাধান করে?

1. স্থিতিশীল গিগাবিট ইথারনেট সিগন্যাল অখণ্ডতা নিশ্চিত করা

ডিজাইন চ্যালেঞ্জঃ
গিগাবাইট ইথারনেট ট্রান্সমিশন অত্যন্ত সংবেদনশীলসন্নিবেশ ক্ষতি, ফেরত ক্ষতি, crosstalk, এবং সাধারণ মোড গোলমাল, যা সরাসরি প্রভাবিত করেবিইআর, জিটার এবং লিঙ্ক স্থিতিশীলতা.

ইঞ্জিনিয়ারিং সমাধান:
H5007NL সমন্বয় করেসুনির্দিষ্টভাবে মিলিত ট্রান্সফরমার রোলিং এবং অপ্টিমাইজড চৌম্বকীয় কোর উপাদান, সরবরাহ করেঃ

• নিম্ন সন্নিবেশ ক্ষতি১ ০১৫ মেগাহার্টজ
• চমৎকার রিটার্ন লস পারফরম্যান্স
• উচ্চতরডিসিএমআর এবং ক্রসট্যাক দমন

এটি নিশ্চিত করে যেপরিষ্কার চোখের ডায়াগ্রাম, কম BER এবং শক্তিশালী লিঙ্ক কর্মক্ষমতাহাই-স্পিড গিগাবিট ইথারনেট ডিজাইনে।

2. পিসিবি ডিজাইন সরলীকরণ এবং বিওএম জটিলতা হ্রাস

ডিজাইন চ্যালেঞ্জঃ
বিচ্ছিন্ন ট্রান্সফরমার এবং choke সমাধান উল্লেখযোগ্যভাবে বৃদ্ধিউপাদান সংখ্যা, রুটিং জটিলতা, ইএমআই ঝুঁকি এবং সমাবেশ খরচ.

ইঞ্জিনিয়ারিং সমাধান:
H5007NL সমন্বয় করেসমস্ত প্রয়োজনীয় গিগাবিট চুম্বক একটি কম্প্যাক্ট এসএমটি মডিউল মধ্যে, যার ফলেঃ

• সরলীকৃত স্কিম্যাটিক এবং বিন্যাস
• বোম এবং প্লেসমেন্ট খরচ হ্রাস
• উত্পাদন ফলন উন্নত
• ব্যাচগুলির মধ্যে সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা

3. গোলমালপূর্ণ পরিবেশে ইএমসি সম্মতি উন্নত করা

ডিজাইন চ্যালেঞ্জঃ
শিল্প ও টেলিযোগাযোগের পরিবেশেশক্তিশালী ইএমআই এবং সাধারণ মোড গোলমাল, যার ফলেপ্যাকেট ক্ষতি, লিংক অস্থিরতা, এবং সম্মতি ব্যর্থতা.

ইঞ্জিনিয়ারিং সমাধান:
সঙ্গেউচ্চ ডিসিএমআর পারফরম্যান্স (-43 ডিবি @ 30 মেগাহার্টজ পর্যন্ত)এবং অপ্টিমাইজড চৌম্বকীয় গঠন, H5007NL প্রদান করেচমৎকার ইএমআই দমন, সমর্থন করেঃ

• শিল্প পরিবেশে স্থিতিশীল অপারেশন
• সহজ সিস্টেম ইএমসি সার্টিফিকেশন
• উন্নত সিস্টেম নির্ভরযোগ্যতা

4. উচ্চ-ভলিউম স্বয়ংক্রিয় সমাবেশ সমর্থন

ডিজাইন চ্যালেঞ্জঃ
উচ্চ ঘনত্বের এসএমটি উৎপাদন প্রয়োজনউচ্চ তাপীয় স্থিতিস্থাপকতা সহ রিফ্লো সামঞ্জস্যপূর্ণ উপাদান.

ইঞ্জিনিয়ারিং সমাধান:
H5007NL হলসম্পূর্ণরূপে এসএমটি সামঞ্জস্যপূর্ণ, সমর্থনRoHS সর্বোচ্চ রিফ্লো তাপমাত্রা 245°C, আদর্শঅটোমেটেড পিক-এন্ড-প্লেস এবং রিফ্লো সোল্ডারিং উৎপাদন লাইন.

ল্যান ম্যাগনেটিক্স মডিউল ইনস্টলেশন ও ডিজাইন নোট

1. PHY বিক্রেতা রেফারেন্স স্কিম অনুসরণ করুন1000BASE-T চৌম্বকীয় সংযোগ
2. ডিফারেনশিয়াল জোড়া রুটিং বজায় রাখুনসংক্ষিপ্ত, প্রতিবন্ধকতা নিয়ন্ত্রিত, এবং সমতুল্য
3. স্থান চৌম্বকPHY এর কাছাকাছিস্টাব প্রভাব কমাতে
4. যথাযথ চ্যাসি গ্রাউন্ডিং ব্যবহার করুন সর্বোচ্চইএমআই দমন কর্মক্ষমতা

​

H5007NL SMT ইথারনেট ট্রান্সফরমারের সাধারণ অ্যাপ্লিকেশন

• গিগাবিট ইথারনেট সুইচ
• শিল্প ইথারনেট কন্ট্রোলার
• রাউটার ও গেটওয়ে
• আইপি ক্যামেরা এবং এনভিআর সিস্টেম
• টেলিকম অ্যাক্সেস সরঞ্জাম
• এমবেডেড নেটওয়ার্কিং বোর্ড
• স্মার্ট গ্রিড এবং অটোমেশন সিস্টেম

সিদ্ধান্ত

দ্যH5007NL 1000BASE-T ইথারনেট ম্যাগনেটিক্স মডিউলবিতরণ করেক্যারিয়ার-গ্রেড সিগন্যাল অখণ্ডতা, শক্তিশালী ইএমআই দমন এবং কম্প্যাক্ট এসএমটি সংহতকরণ, যা এটিকে একটিউচ্চ নির্ভরযোগ্যতা, কম BOM খরচ এবং স্কেলযোগ্য উত্পাদন প্রয়োজন Gigabit Ethernet ডিজাইন জন্য নিখুঁত পছন্দ.

খুঁজছিপিন-সামঞ্জস্যপূর্ণ বিকল্প, ব্যয়-অনুকূলিত প্রতিস্থাপন, বা কাস্টমাইজড চৌম্বক সমাধান?  পেশাদার সহায়তা নিনথেকেআমাদের ইঞ্জিনিয়ারিং টিম.
