পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ISO,ROHS,REACH

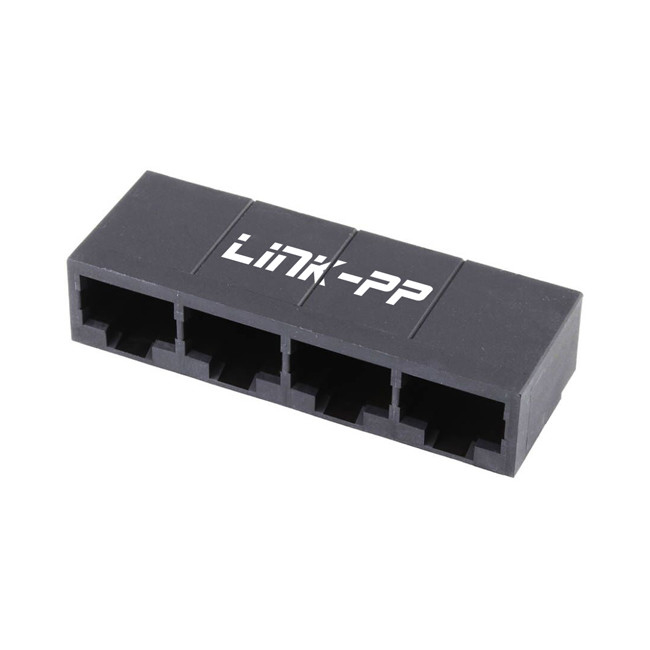

মডেল নম্বার: ৪৩২২৩-৮১৪০
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: $0.09-$3.85
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 4200K-PCS/মাস
শ্রেণী: |
মডুলার জ্যাক এবং প্লাগ |
চৌম্বক: |
ছাড়া |
বন্দরের সংখ্যা: |
1x4 পোর্ট |
পদ/যোগাযোগের সংখ্যা: |
8P8C |
কর্মক্ষমতা বিভাগ: |
বিড়াল ঘ |
PoE: |
N/A |
শ্রেণী: |
মডুলার জ্যাক এবং প্লাগ |
চৌম্বক: |
ছাড়া |
বন্দরের সংখ্যা: |
1x4 পোর্ট |
পদ/যোগাযোগের সংখ্যা: |
8P8C |
কর্মক্ষমতা বিভাগ: |
বিড়াল ঘ |
PoE: |
N/A |
| পণ্যশ্রেণী |
মডুলার জ্যাক এবং প্লাগ |
|---|---|
| পোর্ট কনফিগারেশন |
১x৪ |
| লাইট পাইপ / এলইডি | কোনটিই |
| অবস্থান / লোড যোগাযোগ | ৮/৮ |
| নির্দেশনা | ডান কোণ (পার্শ্ব প্রবেশ) |
| সমাপ্তি ইন্টারফেস স্টাইল | গর্তের মধ্য দিয়ে |
| সীসা মুক্ত প্রক্রিয়া ক্ষমতা | ঢেউ |
| পিওই | N/A |
| জ্যাক হাইট | 12.৮৩ মিমি |
| পিসিবি লোকেটার | হ্যাঁ। |
| পিসিবি ধারণ | হ্যাঁ। |
| পিসিবি বেধ - প্রস্তাবিত | 1.৫৭ মিমি |
| পিচ-পার্টিং ইন্টারফেস | 1.02 মিমি |
| পিচ - টার্মিনেশন ইন্টারফেস | 1.২৭ মিমি |
| বর্তমান - যোগাযোগ প্রতি সর্বোচ্চ | 1.5A |
| সুরক্ষিত | না. |
| ভোল্টেজ - সর্বোচ্চ | 150V এসি (RMS) |
| উপাদান - ধাতু | ফসফর ব্রোঞ্জ |
| উপকরণ - প্লাস্টিং পেয়ারিং | স্বর্ণ |
| উপাদান - প্লাটিং সমাপ্তি | টিন |
| উপাদান - রজন | উচ্চ তাপমাত্রা থার্মোপ্লাস্টিক |
| রঙ - রজন | কালো |
| স্থায়িত্ব | সর্বোচ্চ ৫০০টি সমকামী চক্র |
| অপারেটিং তাপমাত্রা পরিসীমা | -৪০° থেকে +৮৫°C |
| জ্বলনযোগ্যতা | ৯৪ ভি-০ |
৪৩২২৩-৮১৪০ ৮পি৮সি জ্যাকের মেকানিক্যাল প্রয়োজনীয়তা:
|
বর্ণনা |
পরীক্ষার অবস্থা |
প্রয়োজনীয়তা |
|
সংযোজক ম্যাট ফোর্স |
ম্যাট সংযোগকারী একটি হার |
২২ এন (৫ পাউন্ড) |
|
স্থায়িত্ব |
ম্যাট কানেক্টর 500 চক্র পর্যন্ত একটি |
সর্বোচ্চ ১০ মিলিওহ্ম |
|
কম্পন |
ম্যাট সংযোগকারী এবং প্রতি কম্পন |
সর্বোচ্চ ১০ মিলিওহ্ম |
|
প্লাগ ধরে রাখার শক্তি |
একটি এ প্লাগ উপর একটি অক্ষীয় pullout শক্তি প্রয়োগ করুন |
৮৯ এন (২০ পাউন্ড) |
|
পিসিবি বিচ্ছেদ শক্তি |
একটি এ প্লাগ উপর একটি উল্লম্ব লোড প্রয়োগ করুন |
4.5 N (1 পাউন্ড) |
পিসিবি লোকেটারঃএটি পিসিবিতে মডিউল জ্যাকটি সঠিকভাবে সনাক্ত করতে সহায়তা করে, নিশ্চিত করে যে পিনগুলি পিসিবি প্যাডগুলির সাথে সঠিকভাবে সারিবদ্ধ। এটি সমাবেশের দক্ষতা উন্নত করতে পারে।
পিসিবি ধারণঃএটি নিশ্চিত করে যে মডিউল জ্যাকটি হ্যান্ডলিং, সোল্ডারিং বা অপারেশনের সময় চলাচল রোধ করতে পিসিবি-তে দৃ firm়ভাবে সংযুক্ত রয়েছে।
1) উপাদানঃ
হাউজিংঃ গ্লাস ভরা নাইলন, UL94V-0, রঙঃ কালো
আইসোলেটরঃ গ্লাস ভরা নাইলন, UL94V-0, রঙঃ কালো
টার্মিনালঃ ফসফর ব্রোঞ্জঃ .012/ 0.30 ঘন
২) ৬টি সার্কিট জ্যাকের জন্য কেন্দ্ররেখা থেকে কেন্দ্ররেখা পর্যন্ত দূরত্ব হল.৪৪৮/১১।38,
৮টি সার্কিট জ্যাকের জন্য কেন্দ্ররেখা থেকে কেন্দ্ররেখা পর্যন্ত দূরত্ব হল.৫৫০/১৩।97.
