পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: HC-027
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1400 পিসি
মূল্য: $0.06-$1.5
প্যাকেজিং বিবরণ: টেপ ও রোলঃ ১৪০০ পিসি / রোল, ৭০০০ পিসি / কার্টন
ডেলিভারি সময়: প্রায় ১-২ সপ্তাহ
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 6KK/মাস
পার্ট নম্বর: |
HC-027 |
বন্দরের সংখ্যা: |
একক বন্দর |
পিন নম্বর: |
12 |
ডেটা রেট: |
10/100বেস-টি |
যান্ত্রিক প্যাকেজ: |
এসএমডি |
অপারেটিং তাপমাত্রা: |
0℃~80℃ |
লম্বা: |
8.4 মিমি |
প্রস্থ: |
9.47 মিমি |
উচ্চতা: |
2.2 মিমি |
পিন পিচ: |
1.27 মিমি |
পার্ট নম্বর: |
HC-027 |
বন্দরের সংখ্যা: |
একক বন্দর |
পিন নম্বর: |
12 |
ডেটা রেট: |
10/100বেস-টি |
যান্ত্রিক প্যাকেজ: |
এসএমডি |
অপারেটিং তাপমাত্রা: |
0℃~80℃ |
লম্বা: |
8.4 মিমি |
প্রস্থ: |
9.47 মিমি |
উচ্চতা: |
2.2 মিমি |
পিন পিচ: |
1.27 মিমি |

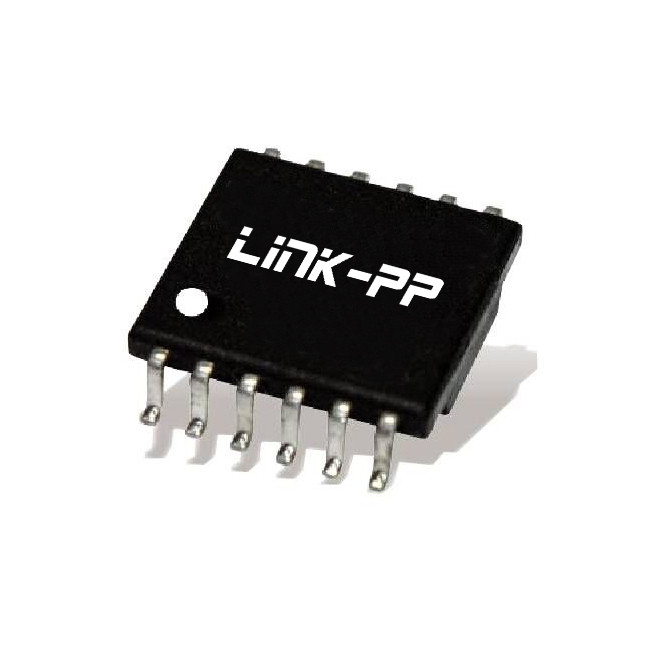

1. 10/100Base-T অ্যাপ্লিকেশনের জন্য ডিজাইন করা উচ্চ-কার্যকারিতা ইথারনেট ট্রান্সফরমার।
2. এইচসি-০২৭ সম্পূর্ণরূপে RoHS মেনে চলে, যা নিশ্চিত করে যে এটি বিপজ্জনক পদার্থ থেকে মুক্ত।
3ট্রান্সফরমারটিতে এসএস-০০২৫৯-এ নিষিদ্ধ উপাদান নেই।
4RoHS সর্বোচ্চ সোল্ডার রেটিং 260 °C 3 ~ 5 সেকেন্ডের জন্য।
5. ইনফ্রারেড (আইআর) রিফ্লো সোল্ডারিংয়ের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে, উত্পাদন চলাকালীন স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।
6. নেটওয়ার্ক অ্যাপ্লিকেশনগুলিতে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে আইইইই 802.3 স্পেসিফিকেশন পূরণ করে।
7এর কম্প্যাক্ট আকার এবং শক্তিশালী নকশা এটিকে বিভিন্ন শিল্প ও বাণিজ্যিক আধুনিক নেটওয়ার্কিং সিস্টেমের জন্য উপযুক্ত করে তোলে।
|
প্রকার |
ভারসাম্য কম পাস 100Ω প্রতিবন্ধকতা |
|
ঘুরিয়ে দেয় অনুপাত ((± 5%) |
TX/RX = 1CT:1CT |
|
সন্নিবেশ হ্রাস |
-১.১ ডাব্লু এমআইএন @ ০.১-১২৫ মেগাহার্জ |
|
রিটার্ন লস |
-১৬ ডাব্লু এমআইএন @ ১-৪০ মেগাহার্জ -১০+২০*লগ১০ (এফ/৮০ মেগাহার্টজ) ডিবি এমআইএন @ ৪০-১০০ মেগাহার্টজ |
|
সাধারণ মোড প্রত্যাখ্যান অনুপাত |
-৪২ ডিবি মিন @ ২ মেগাহার্টজ -১৫+২০*লগ১০ ((f/200 MHz) ডিবি MIN @ ৩০-২০০ MHz |
|
ক্রস টক |
-৫০ ডিবি MIN @ ১ মেগাহার্টজ
-৫০+২২*লগ১০ ((f/10MHz) ডিবি MIN @ ১০~১০০MHz
|
|
ওসিএল |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
২৫ পিএফ ম্যাক্স. ((১০০ কেএইচজেড,১০০ এমভি) |
|
ডিসিআর |
১-২ ও ৫-৬ পিনঃ ১.০ ওম ম্যাক্স. ৭-৮ এবং ১১-১২ পিনঃ ১.৫ ওম ম্যাক্স। |
| মামলা পিন | Sn বেধ 5 μm মিনিট। |
|
হাইপোট টেস্ট |
1500VAC (60s / 10mA) |
| অপারেটিং তাপমাত্রা | 0°C থেকে +80°C |
| এমএসএল | 2 |
HC-027 শ্রেণীবিভাগ রিফ্লো প্রোফাইলঃ
| প্রোফাইল বৈশিষ্ট্য | সীসা মুক্ত সমাবেশ | |
| গড় র্যাম্প-আপ রেট (TL থেকে TP) | 3°C / সেকেন্ড সর্বোচ্চ। | |
| প্রিহিট তাপমাত্রা মিনিট. তাপমাত্রা সর্বোচ্চ. সময় (মিনিট থেকে সর্বোচ্চ) (টি) |
১৫০ ডিগ্রি সেলসিয়াস ২০০ ডিগ্রি সেলসিয়াস ৬০-১৮০ সেকেন্ড |
|
| Ts max. থেকে TL র্যাম্প-আপ রেট |
3°C / সেকেন্ড সর্বোচ্চ। | |
| সময় উপরে বজায় রাখা তাপমাত্রা (TL) সময় (tL) |
২১৭ °সি ৬০-১৫০ সেকেন্ড |
|
| সর্বোচ্চ তাপমাত্রা (টিপি) প্রকৃত শীর্ষ তাপমাত্রার 5 °C এর মধ্যে সময়। |
260 +0 / -5 °C ৩ থেকে ৫ সেকেন্ড |
250 +0 / -5 °C ২০ থেকে ৪০ সেকেন্ড |
| র্যাম্প-ডাউন | 6°C / সেকেন্ড সর্বোচ্চ। | |
| সর্বোচ্চ তাপমাত্রায় পৌঁছানোর সময় 25 °C | আট মিনিট সর্বোচ্চ। | |
