পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Link-pp
সাক্ষ্যদান: UL, Reach, RoHs, ISO19001, ISO14001
মডেল নম্বার: LPJG0926HENLS4R
দলিল: LPJG0926HENLS4R.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১০০ পিসি
মূল্য: $0.22 - $1.2
প্যাকেজিং বিবরণ: ক্যারিয়ার টেপ
ডেলিভারি সময়: প্রায় ১-২ সপ্তাহ
পরিশোধের শর্ত: TT, NET30/60/90 দিন, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি সপ্তাহে 10K পিস
পণ্যের ধরন: |
1000 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
বন্দরের সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
মাউন্ট টাইপ: |
গর্তের মধ্য দিয়ে |
PoE: |
PoE+ সমর্থন করুন |
গতি: |
10/100/1000 বেস-টি |
ইএমআই ট্যাব: |
ছাড়া |
LED বিকল্প: |
সবুজাভ হলুদ |
অপারেটিং তাপমাত্রা বিন্যাস: |
0℃ থেকে 70℃ |
দৈর্ঘ্য (ইঞ্চি/মিমি): |
0.837/21.25 |
প্রস্থ (ইঞ্চি/মিমি): |
0.627/15.93 |
উচ্চতা (ইঞ্চি/মিমি): |
0.524/13.30 |
পণ্যের ধরন: |
1000 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
বন্দরের সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
মাউন্ট টাইপ: |
গর্তের মধ্য দিয়ে |
PoE: |
PoE+ সমর্থন করুন |
গতি: |
10/100/1000 বেস-টি |
ইএমআই ট্যাব: |
ছাড়া |
LED বিকল্প: |
সবুজাভ হলুদ |
অপারেটিং তাপমাত্রা বিন্যাস: |
0℃ থেকে 70℃ |
দৈর্ঘ্য (ইঞ্চি/মিমি): |
0.837/21.25 |
প্রস্থ (ইঞ্চি/মিমি): |
0.627/15.93 |
উচ্চতা (ইঞ্চি/মিমি): |
0.524/13.30 |

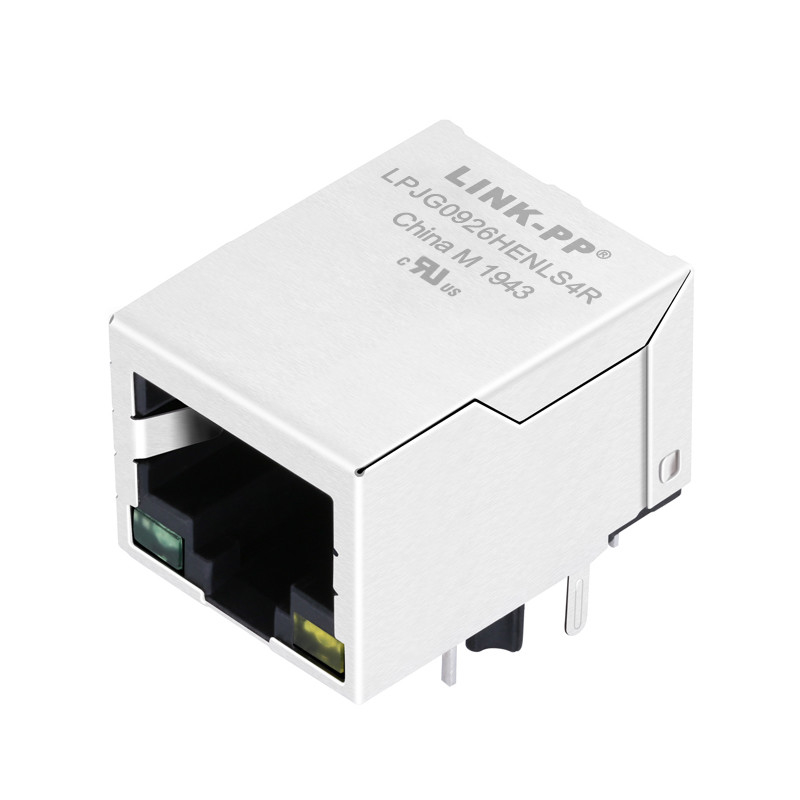

ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ LINK-PP RJ45 কানেক্টরগুলি ইথারনেট ইন্টারফেসের জন্য চমৎকার কর্মক্ষমতা এবং EMI শিল্ডিং প্রদান করে। এই RJ45 ইথারনেট জ্যাকগুলি PoE/PoE+ ক্ষমতা সহ বা ছাড়া 10/100/1000BaseT কর্মক্ষমতা গতি 10Gb পর্যন্ত অফার করে। অনেক 1xN, এবং 2xN পোর্ট কনফিগারেশন এবং -40°C - +85°C এর একটি বর্ধিত অপারেটিং তাপমাত্রা পরিসীমা, LINK-PP RJ45 জ্যাকগুলিকে শিল্প ব্যবহারের জন্য উপযুক্ত করে তোলে। 0926 সিরিজ ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 ওয়েভ এবং রিফ্লো সোল্ডারিংয়ের জন্য THT পিন সরবরাহ করে। তাদের মধ্যে, LPJG0926HENLS4R থ্রু-হোল রিফ্লো প্রযুক্তি গ্রহণ করে:
|
অংশ সংখ্যা |
LPJG0926HENLS4R |
|---|---|
|
টার্ন অনুপাত(±5%) |
Pri∶Sec = 1CT∶1CT |
|
ইনডাকটেন্স OCL |
350uH MIN @100KHz/0.1V,8mA DC বায়াস 120uH MIN @100KHz/0.1V,18mA DC বায়াস |
|
সন্নিবেশ ক্ষতি |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
ফেরত ক্ষতি |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
ক্রস টক |
-30dB MIN @1-100MHz |
|
সাধারণ থেকে সাধারণ মোড প্রত্যাখ্যান |
-30dB MIN @1-100MHz |
|
ডিসি কারেন্ট/ভোল্টেজ রেটিং pse পিন |
720mA MAX @57VDC(Continuous) |
|
বিচ্ছিন্নতা PHY SIDE থেকে লাইন SIDE |
1500Vrms |
|
অপারেটিং তাপমাত্রা |
0℃ থেকে 70℃ |
|
নোট |
|
|
1. SOHO(ADSL-এর মতো অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন করা হয়েছে মডেম), ল্যান-অন-মাদারবোর্ড(LOM), হাব এবং সুইচ। 2. IEEE802.3at স্পেসিফিকেশন পূরণ করে। 3. সংযোগকারী উপকরণ: হাউজিং: থার্মোপ্লাস্টিক PA46+30%G.F UL94V-0 যোগাযোগ: ফসফোর ব্রোঞ্জ C5210R-EH পুরুত্ব=0.35mm পিন: পিতল C2680R-H পুরুত্ব=0.35mm শিল্ড: SUS 304-1/2H পুরুত্ব=0.2mm যোগাযোগ প্লেটিং: গোল্ড 6 মাইক্রো-ইঞ্চি min.In যোগাযোগ এলাকা। 4. সর্বোচ্চ রিফ্লো তাপমাত্রা: 250℃,5 সেকেন্ড। 5. UL সার্টিফিকেশন: ফাইল নম্বর E484635। |
|
প্রিহিট:
তাপমাত্রা(Ta-Tb):150-200℃
সময়(t1-t2):60-180s
হোল্ডিং তাপমাত্রা:217℃
সময়(TL):60-150s
সর্বোচ্চ তাপমাত্রা(Tp):250(+0/-5℃)
সর্বোচ্চ সময়(Tp):5s
গড় গতি:3℃/S Max
গড় শীতল করার গতি:6℃/S Max
ফার্নেস থেকে 25℃ থেকে পণ্য: 6 মিনিট সর্বোচ্চ
প্যাকেজিং ইউনিট: 100 পিসি/রিল
প্যাকেজিং উপায়: ক্যারিয়ার টেপ
বাইরের কার্টন ইউনিট: 600 পিসি/6 রিল/বাক্স
নেট ওজন: 4.5 কেজি
মোট ওজন: 7 কেজি
