পার্ট নম্বর: |
0826-1X1T-GH-F |
পণ্যের ধরন: |
ইন্টিগ্রেটেড সংযোগকারী মডিউল (ICM) |
ইথারনেট গতি: |
1000base-t |
পোর্ট কনফিগারেশন: |
একক পোর্ট, 1×1 |
পো ক্ষমতা: |
PoE+ 30 W |
RJ45 ট্যাব: |
ট্যাব আপ |
মাউন্টিং: |
গর্ত মাউন্ট মাধ্যমে |
এলইডি কনফিগারেশন: |
OG/Y |
অপারেটিং তাপমাত্রা: |
-40°C থেকে +85°C |
ইএমআই ট্যাব: |
হ্যাঁ |
ওসিএল: |
350 µH সর্বনিম্ন |
হিপট: |
2250 ভিডিসি |
পার্ট নম্বর: |
0826-1X1T-GH-F |
পণ্যের ধরন: |
ইন্টিগ্রেটেড সংযোগকারী মডিউল (ICM) |
ইথারনেট গতি: |
1000base-t |
পোর্ট কনফিগারেশন: |
একক পোর্ট, 1×1 |
পো ক্ষমতা: |
PoE+ 30 W |
RJ45 ট্যাব: |
ট্যাব আপ |
মাউন্টিং: |
গর্ত মাউন্ট মাধ্যমে |
এলইডি কনফিগারেশন: |
OG/Y |
অপারেটিং তাপমাত্রা: |
-40°C থেকে +85°C |
ইএমআই ট্যাব: |
হ্যাঁ |
ওসিএল: |
350 µH সর্বনিম্ন |
হিপট: |
2250 ভিডিসি |

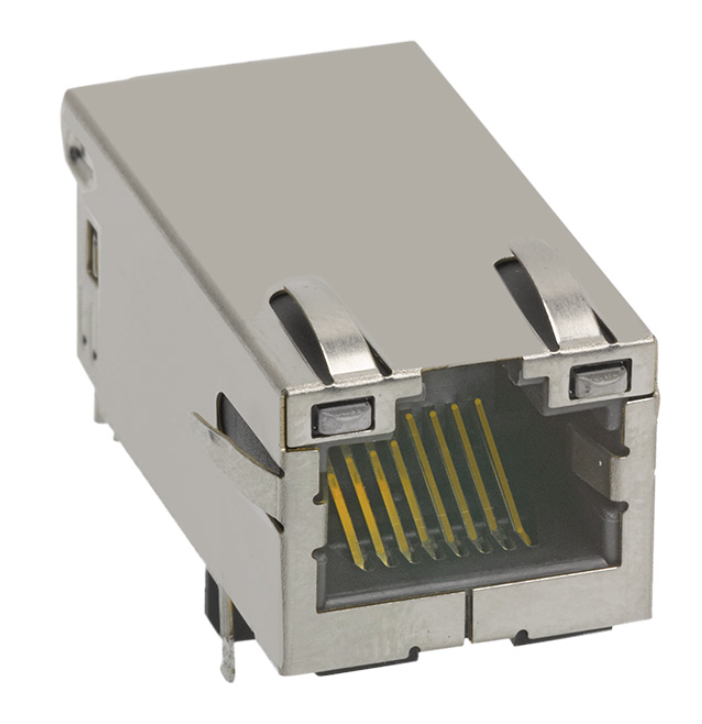

0826-1X1T-GH-F একটি শিল্প-গ্রেডের, একক-পোর্ট (1x1) গিগাবিট ইথারনেট ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM) যা ইন্টিগ্রেটেড ম্যাগনেটিক্স এবং পাওয়ার ওভার ইথারনেট প্লাস (PoE+) ক্ষমতা সহ ডিজাইন করা হয়েছে. সম্পূর্ণরূপে IEEE 802.3at মানগুলির সাথে সঙ্গতিপূর্ণ, এটি 30W পর্যন্ত নিরবচ্ছিন্ন পাওয়ার (720 mA @ 57 VDC) সরবরাহ করে একটি শক্তিশালী 2250 VDC ডাইইলেকট্রিক আইসোলেশন1-পোর্ট গিগাবিট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য যেখানে ইন্টিগ্রেটেড ম্যাগনেটিক্স এবং PoE+ ক্ষমতা প্রয়োজন
একটি স্থান-সাশ্রয়ী ট্যাব-আপ, থ্রু-হোল ফর্ম ফ্যাক্টরে কনফিগার করা হয়েছে যেখানে বাই-কালার স্ট্যাটাস এলইডি রয়েছে, এটি অপারেটিং তাপমাত্রা পর্যন্ত একটি বর্ধিত তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করে
| 1. সাধারণ এবং যান্ত্রিক স্পেসিফিকেশন | প্যারামিটার | মান |
| প্রকৌশল নোট / রেফারেন্স | বেল ফিউজ | 0826-1X1T-GH-F |
| ড্রয়িং রিভিশন: Rev. D | পোর্ট কনফিগারেশন | 1x1 (একক পোর্ট), ট্যাব-আপ |
| স্ট্যান্ডার্ড উচ্চতা প্রোফাইল | ইথারনেট ডেটা রেট | 10/100/1000BASE-T (গিগাবিট) |
| 4-পেয়ার ব্যালেন্সড ট্রান্সফর্মার | মাউন্টিং টাইপ | থ্রু-হোল মাউন্ট (THT) |
| ওয়েভ সোল্ডারিং: পিক 260°C সর্বোচ্চ (≤ 10s) | হাউজিং উপাদান | থার্মোপ্লাস্টিক PA, কালো |
| ফ্লেমেবিলিটি রেটিং UL 94V-0 | কন্টাক্ট প্লেটিং | 50 µ-ইঞ্চি হার্ড গোল্ড ওভার 30 µ-ইঞ্চি নিকেল |
| FCC নিয়ম ও প্রবিধান মেনে চলে | শিল্ডিং | কপার অ্যালয়, নিকেল-প্লেটেড |
| ইন্টিগ্রেটেড ইএমআই ট্যাব (ফিঙ্গার) | অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| বর্ধিত / শিল্প তাপমাত্রা | এজেন্সি সার্টিফিকেশন | UL স্বীকৃত (ফাইল #E196366 & E169987) |
| 2. PoE+ এবং বৈদ্যুতিক কর্মক্ষমতা (@ 25°C) | মেট্রিক | স্পেসিফিকেশন |
| কমপ্লায়েন্স / টেস্ট কন্ডিশন | PoE ক্লাসিফিকেশন | PoE+ (IEEE 802.3at কমপ্লায়েন্ট) |
| 30W পর্যন্ত পাওয়ার ডেলিভারি | নিরবচ্ছিন্ন কারেন্ট রেটিং | 720 mA সর্বোচ্চ. @ 57 VDC নিরবচ্ছিন্ন |
| ব্যালেন্সড ডিসি লাইন কারেন্ট | পিক ইনরাশ কারেন্ট | 1.2 A সর্বোচ্চ. @ 57 VDC |
| সময়কাল: 200 ms | ডাইইলেকট্রিক আইসোলেশন (হিপট) | 2250 VDC |
| 100% প্রোডাকশন টেস্টেড (IEEE 802.3) | টার্নস রেশিও (TP1 থেকে TP4) | 1CT : 1CT ±2% |
| সমস্ত 4 চ্যানেলে ম্যাচ করা | ওপেন সার্কিট ইন্ডাকট্যান্স (OCL) | 350 µH সর্বনিম্ন |
| 100 kHz, 100 mVrms, 11 mA DC বায়াস |
ইনসারশন লস 0.1 MHz – 1.0 MHz: -1.1 dB সর্বোচ্চ 1.0 MHz – 65 MHz: -0.8 dB সর্বোচ্চ 65 MHz – 100 MHz: -1.0 dB সর্বোচ্চ |
100 MHz – 125 MHz: -1.2 dB সর্বোচ্চ |
| গিগাবিট সিগন্যাল ইন্টিগ্রিটি স্পেক্স অতিক্রম করে |
রিটার্ন লস (সর্বনিম্ন) 0.5 MHz – 40 MHz: -18 dB |
40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
| ম্যাচ করা 100 Ω ডিফারেনশিয়াল লাইন | CM থেকে CM রিজেকশন | -30 dB সর্বনিম্ন. (100 kHz – 100 MHz) |
| কমন-মোড ফিল্টারিং | CM থেকে DM রিজেকশন | -35 dB সর্বনিম্ন. (100 kHz – 100 MHz) |
| 3. ইন্টিগ্রেটেড এলইডি অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য | সূচক | রঙ | ফরোয়ার্ড ভোল্টেজ সাধারণত | প্রভাবশালী তরঙ্গদৈর্ঘ্য |
| পিন বরাদ্দ এবং পোলারিটি | এলইডি 1 (বাম) | হলুদ | 2.1 V | 590 nm |
| পিন 19 (+) / পিন 20 (-) | এলইডি 2 (ডান) | কমলা | 2.0 V | 610 nm |
| পিন 19 (+) / পিন 20 (-) | এলইডি 2 (ডান) | সবুজ | 2.2 V | 570 nm |
পিসিবি মাউন্টিং এবং যান্ত্রিক নকশাThe 0826-1X1T-GH-F থ্রু-হোল পিসিবি মাউন্টিং ব্যবহার করেপোর্ট ওরিয়েন্টেশনট্যাব আপ
RJ45 কনফিগারেশন এবং স্ট্যান্ডার্ড উচ্চতা প্রোফাইল সহ। যান্ত্রিক ড্রয়িং সম্পূর্ণ কানেক্টর আউটলাইন, টার্মিনাল পজিশন, মাউন্টিং জ্যামিতি, প্যানেল ওপেনিং রিকমেন্ডেশন এবং লিড ডাইমেনশন সরবরাহ করে।
| ড্রয়িং-এ দেখানো গুরুত্বপূর্ণ যান্ত্রিক বিবরণগুলির মধ্যে রয়েছে: | যান্ত্রিক বৈশিষ্ট্য |
|---|---|
| ড্রয়িং তথ্য | মাউন্টিং |
| থ্রু হোল | পোর্ট ওরিয়েন্টেশন |
| ট্যাব আপ | প্রোফাইল |
| স্ট্যান্ডার্ড | কানেক্টর প্রস্থ রেফারেন্স |
| 0.500 ইঞ্চি [12.70 মিমি] | কানেক্টর সামগ্রিক দৈর্ঘ্য রেফারেন্স |
| 1.290 ইঞ্চি [32.77 মিমি] | সামনের উচ্চতা রেফারেন্স |
| 0.642 ইঞ্চি [16.31 মিমি] | পিসিবি-সম্পর্কিত উচ্চতা রেফারেন্স |
| 0.536 ইঞ্চি [13.61 মিমি] | প্রস্তাবিত প্যানেল খোলার প্রস্থ |
| 0.672 ইঞ্চি [17.07 মিমি] | প্রস্তাবিত প্যানেল খোলার উচ্চতা |
| 0.551 ইঞ্চি [14.00 মিমি] | প্রস্তাবিত প্যানেল খোলার গভীরতা/রেফারেন্স |
0.080 ইঞ্চি [2.03 মিমি]
অ্যাপ্লিকেশন 0826-1X1T-GH-F ডিজাইন করা হয়েছে 1-পোর্ট গিগাবিট ইথারনেট অ্যাপ্লিকেশনগুলির জন্য যেখানে ইন্টিগ্রেটেড ম্যাগনেটিক্স এবং PoE+ ক্ষমতা প্রয়োজন
।
★ PoE নেটওয়ার্কিং সরঞ্জাম
★ শিল্প ইথারনেট
★ এমবেডেড ইথারনেট সিস্টেম
★ নেটওয়ার্ক সুইচ এবং গেটওয়ে
★ IoT এবং এজ নেটওয়ার্কিং
ফর্ম-ফিট-ফাংশন (FFF) ক্রস রেফারেন্স এবং বিকল্প
| সেকেন্ডারি উৎস মূল্যায়ন বা সাপ্লাই চেইন বাধা প্রশমিত করার সময়, নিম্নলিখিত পিন-সামঞ্জস্যপূর্ণ এবং কার্যকরী বিকল্পগুলি তুলনা করুন: | প্রস্তুতকারক | বিকল্প পার্ট নম্বর | গতি | PoE স্ট্যান্ডার্ড |
| ড্রপ-ইন সামঞ্জস্যতা নোট | বেল ফিউজ | HFJ11-1G48ERL | 1GbE | PoE+ (30W) |
| মূল বেসলাইন MPN | পালস ইলেকট্রনিক্স JXK0-0115NL / |
HFJ11-1G48ERL | 1GbE | PoE+ (30W) |
| কার্যকরী মিল; এলইডি ফরোয়ার্ড ভোল্টেজ এবং ফুটপ্রিন্ট সেন্টার-ট্যাপ পিচ যাচাই করুন। | উর্থ ইলেকট্রনিক | HFJ11-1G48ERL | 1GbE | PoE+ (30W) |
| 100% পিন-টু-পিন সামঞ্জস্যপূর্ণ; প্যানেল স্প্রিং ফিঙ্গার ইএমআই পজিশনিং পরীক্ষা করুন। | হ্যালো ইলেকট্রনিক্স | HFJ11-1G48ERL | 1GbE | PoE+ (30W) |
