পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: PT61022
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
আইটেম নংঃ: |
PT61022 |
বিভাগ: |
গিগাবিট ম্যাগনেটিক্স |
অনুপাত আবর্তন করে।: |
1: 1 |
পটভূমি: |
SMD |
মাপ / মাত্রা: |
18.80 মিমি এক্স 13.80 মিমি |
উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): |
6.80 মিমি |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
আইটেম নংঃ: |
PT61022 |
বিভাগ: |
গিগাবিট ম্যাগনেটিক্স |
অনুপাত আবর্তন করে।: |
1: 1 |
পটভূমি: |
SMD |
মাপ / মাত্রা: |
18.80 মিমি এক্স 13.80 মিমি |
উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): |
6.80 মিমি |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
বৈশিষ্ট্য
■ বিনামূল্যে সংস্করণ উপলব্ধ লিড
■ RoHS সঙ্গতিপূর্ণ (সীসা মুক্ত সংস্করণ) *
■ 1000 বেজ-টি জন্য IEEE802.3ab খসড়া মান সঙ্গে সঙ্গতিপূর্ণ
■ দীর্ঘ গর্ত Gigabit ইথারনেট জন্য ডিজাইন 10/100/1000 বেস- T সম্পূর্ণ দ্বৈত অ্যাপ্লিকেশন
■ কম প্রফাইল পৃষ্ঠ মাউন্ট প্যাকেজিং reflow প্রক্রিয়া জন্য ডিজাইন (225 ° শীর্ষ)
■ ক্যাটাগরি 5 ইউটিপি ক্যাবলের 4 জোড়া সমর্থন করে
■ ল্যান
■ ইথারনেট
আচ্ছাদন ........................... 350 μH মিনিট 8 এমএ ডিসি পক্ষপাত @ 100 কেজি, 0.2 ভি সঙ্গে
লিক ইনজেকশন ........... 0.50 μH সর্বোচ্চ
@ 100 কেজি, 0.2 ভি
Interwinding ক্যাপ্যাসিট্যান্স ....... 25 পিএফ typ।
@ 100 কেজি, 0.2 ভি
ডিসি প্রতিরোধ ..................... 0.90 Ω সর্বোচ্চ
সন্নিবেশ ক্ষতি .................... 0.3-100 MHz
-1.1 ডিবি সর্বোচ্চ।
ফেরত ক্ষতি (ডিবি মিনিট)
0.3-30 MHz ..................................- 18
40 মেগাহার্জ .................................... 14.4
50 MHz .................................... 13.1
60-80 MHz .................................. 1২
ক্রস টক (ডিবি মিনিট)
0.3-30 MHz .................................. 35
60-100 MHz ................................ 28
প্রচলিত মোড প্রত্যাখ্যান (DB min।)
0.3-30 MHz .................................. 40
60 MHz ........................................ 35
80-100 MHz ................................ 30
অনুপাত অনুপাত .......................... 1 সিটি: 1 ± 5%
বিচ্ছিন্নতা হাই-পট .... 1500 ভিএসি 1 এমএ 1 সেকেন্ড
অপারেটিং তাপমাত্রা
...................................... 0 ° সে থেকে +70 ° সে

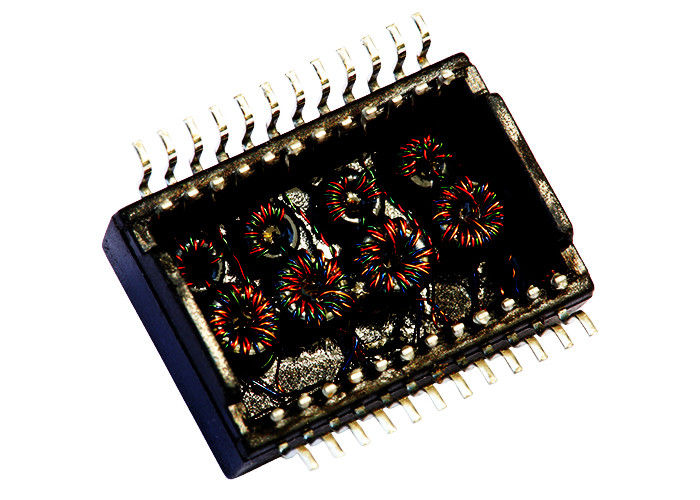

| PT61022 ল্যান 10/100/1000 বেস-ট্রান্সফরমার মডিউল LV2001 গিগাবিট পোর্ট | ||
|---|---|---|
| S558-5999-টি 3-F / H2009NL | DA4T103A3 | LU4S041F-43 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| HX2009NL / LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-এফ |
| TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-এফ | H2009NL |
| LU1S041-43 LF / KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-এফ | H2009NL | S558-5999-T3-এফ |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 এলএফ |
| HX2009NL / LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
| S558-5999-টি 3-F / LU1S041CX-34 LF | S558-5999-T3-এফ | TG111-E032NYRL |
