পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: SMST-1666 / HX2260NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
স্পেসিফিকেশন: |
Hx2260nl |
স্পেসিফিকেশন 1: |
এসএমএসটি-১৬৬৬ |
গতি: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
ল্যান ইথারনেট (নন পিওই) |
তাপমাত্রা: |
- 40℃ TO + 85℃ |
হাই-পট: |
1500Vrms |
ওসিএল: |
350উহ মিনিট |
আর্কিভি ডিসপোনিবিল: |
পিডিএফ/3 ডি/আইএসজি/এসটিপি/স্টেপ/ডেটাশিট |
স্পেসিফিকেশন: |
Hx2260nl |
স্পেসিফিকেশন 1: |
এসএমএসটি-১৬৬৬ |
গতি: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
ল্যান ইথারনেট (নন পিওই) |
তাপমাত্রা: |
- 40℃ TO + 85℃ |
হাই-পট: |
1500Vrms |
ওসিএল: |
350উহ মিনিট |
আর্কিভি ডিসপোনিবিল: |
পিডিএফ/3 ডি/আইএসজি/এসটিপি/স্টেপ/ডেটাশিট |

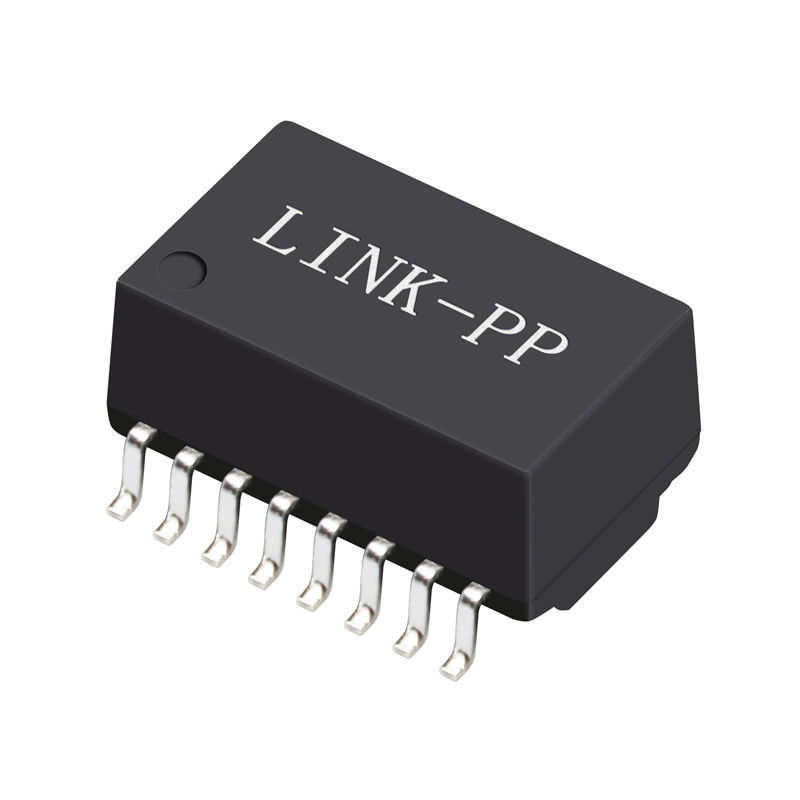

একটি পোর্ট ল্যান ট্রান্সফর্মার, 10/100 BASE-TX ম্যাগনেটিক্স মডিউল
1. Rj45 সিঙ্গেল পোর্ট ল্যান ট্রান্সফর্মার
2. কয়েল গঠন: টরয়েডাল
3. 100base-t ট্রান্সফর্মার
4. SMD, 16 পিন
10 / 100 BASE-TX সিঙ্গেল পোর্ট ল্যান ট্রান্সফর্মার 16 পিনের সাথে
বর্ণনা:
সিঙ্গেল পোর্ট 100 বেস-টি ইথারনেট ম্যাগনেটিক ট্রান্সফর্মার
| অ্যাপ্লিকেশন | ল্যান ইথারনেট (PoE এবং NON PoE) |
| অটোমডিএক্স | হ্যাঁ |
| মন্তব্য | RoHS কমপ্লায়েন্ট LPXXXXNL |
| কনফিগারেশন RX | T,C |
| কনফিগারেশন TX | T,C |
| গঠন | ট্রান্সফার মোল্ড |
| প্রতি পোর্টে কোর | 4 |
| পোর্টের সংখ্যা | একক |
| PCB | কোনো PCB নেই |
| প্যাকেজ | SMT |
| প্যাকেজের উচ্চতা (ইঞ্চি) | 0.225 বা অন্য |
| প্যাকেজের উচ্চতা (মিমি) | 5.715 বা অন্য |
| প্যাকেজের দৈর্ঘ্য (ইঞ্চি) | 1.12 বা অন্য |
| প্যাকেজের দৈর্ঘ্য (মিমি) | 28.448 বা অন্য |
| প্যাকেজের প্রস্থ (ইঞ্চি) | 0.63 বা অন্য |
| প্যাকেজের প্রস্থ (মিমি) | 16.002 বা অন্য |
| RoHS কমপ্লায়েন্ট | হ্যাঁ-RoHS-6 |
| গতি | 10/100/1000BASE-TX |
| তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |
| টার্নস অনুপাত RX | 1CT:1CT |
| টার্নস অনুপাত TX | 1CT:1CT |
| প্রধান P/N | LP1198NL, ইত্যাদি |
বৈদ্যুতিক বৈশিষ্ট্য(25):
1. টার্নস অনুপাত 50KHz, 0.5V
চিপ সাইড: লাইন সাইড=1CT: 1CT+_2%
2. ইন্ডাকট্যান্স(Ls)100KHz, 0.1V, 12mA DC বায়াস:
চিপ সাইড: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4dB সর্বোচ্চ
4. রিটার্ন লস 1-30MHz: -16dB মিনিট
40MHz: -14.4dB মিনিট
50MHz: -13.1dB মিনিট
60-80MHz: -12dB মিনিট
100MHz: -10dB মিনিট
5. ডিফারেনশিয়াল থেকে কমন মোড প্রত্যাখ্যান:
30MHz: -45dB মিনিট
60MHz: -40dB মিনিট
100MHz: -35dB মিনিট
6. ক্রসস্টক 30MHz: -40dB মিনিট
60MHz: -35dB মিনিট
100MHz: -30dB মিনিট
7. হাই-পোট: 1500Vrms মিনিট
অ্যাপ্লিকেশন
হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মেইনবোর্ড, SDH, PDH, IP ফোন, xDSL মডেমের মতো নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জামগুলির জন্য ব্যবহৃত হয়
প্রতিযোগিতামূলক সুবিধা
| HX2260NL একটি পোর্ট ল্যান ট্রান্সফর্মার, 10/100 BASE-TX ম্যাগনেটিক্স মডিউল SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
