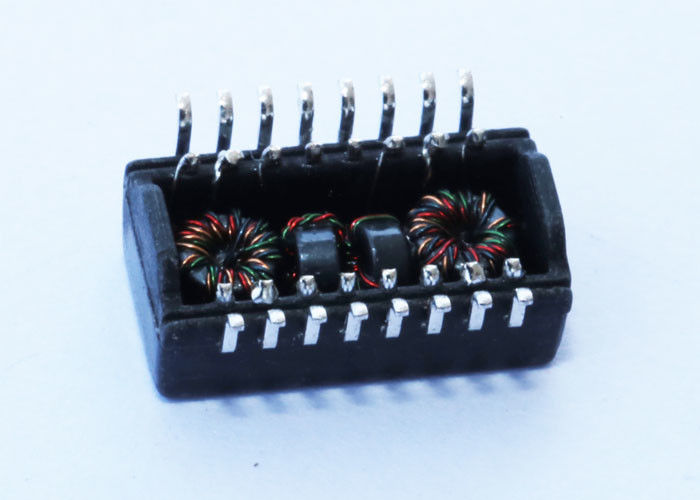

25TB-2016S3NL LAN ট্রান্সফরমার PDH নেটওয়ার্কের জন্য নিম্ন সন্নিবেশ ক্ষতি

25TB-2016S3NL LAN ট্রান্সফরমার মূল বৈশিষ্ট্যঃ

• ১০/১০০ এমবিপিএস ডাটা ট্রান্সমিশন রেট সমর্থন করে।
• নেটওয়ার্ক এবং যোগাযোগ সরঞ্জামগুলিতে উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা।
• সহজ পিসিবি একীকরণের জন্য পৃষ্ঠ মাউন্ট মাউন্ট।
• 0°C থেকে +70°C পর্যন্ত স্থিতিশীলভাবে কাজ করে।
• সিঙ্গল পোর্ট ট্রান্সফরমার।
• নন-পিওই (পাওয়ার ওভার ইথারনেট) সামঞ্জস্যপূর্ণ।
• কমপ্যাক্ট ডিজাইন নমনীয় নকশা লেআউট সক্ষম করে।
• ইথারনেট এবং নেটওয়ার্কিং সমাধানের জন্য শিল্পের মান পূরণ করে।

বৈদ্যুতিক স্পেসিফিকেশন ((২৫°C)

1. 50KHz, 0.5V এর সাথে ঘুরছে

চিপ সাইড: লাইন সাইড= 1CT: 1CT±২%

2. ইন্ডাক্ট্যান্স ((Ls) 100KHz, 0.1V, 12mA DC Bias:

চিপ সাইডঃ ৩৫০ ইউএইচ মিনিট

3. ইনসেশন ক্ষতি

1-100MHz: -1.4dB সর্বোচ্চ

4. রিটার্ন লস

            1-30MHz: -16dB মিনিট

40MHz: -14.4dB মিনিট

50MHz: -13.1dB মিনিট

৬০-৮০ মেগাহার্টজঃ -১২ ডিবি মিনিট

১০০ মেগাহার্টজঃ -১০ ডিবি মিনিট

5. সাধারণ মোড প্রত্যাখ্যানের পার্থক্যঃ

30MHz: -45dB মিনিট

৬০ মেগাহার্টজঃ -৪০ ডিবি মিনিট

১০০ মেগাহার্টজঃ -৩৫ ডিবি মিনিট

6ক্রসস্টক:

30MHz: -40dB মিনিট

৬০ মেগাহার্টজঃ -৩৫ ডিবি মিনিট

১০০ মেগাহার্টজঃ -৩০ ডিবি মিনিট

7হাই-পটঃ ১৫০০ ভিআরএম মিনিট

অ্যাপ্লিকেশনঃ

LINK-PP Magnetics 25TB-2016S3NL ট্রান্সফরমারটি নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জামগুলির বিস্তৃত পরিসরে ব্যবহারের জন্য আদর্শ, যার মধ্যে রয়েছেঃ

• হাবঃ নেটওয়ার্ক ডিভাইসগুলির মধ্যে ডেটা স্থানান্তর উন্নত করে।
• পিসি কার্ডঃ ব্যক্তিগত কম্পিউটারে ইথারনেট সংযোগ উন্নত করে।
• সুইচঃ নেটওয়ার্ক সুইচগুলিতে নির্ভরযোগ্য ডেটা রুটিং নিশ্চিত করে।
• রাউটারঃ ইন্টারনেট এবং নেটওয়ার্ক ট্র্যাফিক পরিচালনা সমর্থন করে।
• পিসি মেইনবোর্ডঃ মাদারবোর্ড ডিজাইনে ইথারনেট কার্যকারিতা সরবরাহ করে।
• এসডিএইচ/পিডিএইচ সরঞ্জাম: সিঙ্ক্রোনিক ডিজিটাল হাইয়ারারচি এবং প্লিসিওক্রোনিক ডিজিটাল হাইয়ারারচি নেটওয়ার্কগুলিতে ডেটা ট্রান্সমিশন সহজ করে।
• আইপি ফোনঃ আইপি অ্যাপ্লিকেশনগুলিতে ভয়েস-ওভার-আইপি অ্যাপ্লিকেশনগুলিতে স্পষ্ট যোগাযোগ নিশ্চিত করে।
• এক্সডিএসএল মডেমঃ ইন্টারনেট সংযোগের জন্য ব্রডব্যান্ড মডেমগুলিতে ডেটা স্থানান্তরকে অনুকূল করে তোলে।
