পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: TG110-S055N2RL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
সবিস্তার বিবরণী: |
TG110-S055N2RL |
লিঙ্ক-পিপি পি / এন: |
LP1102NL |
দ্রুততা: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
SMD ও |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / থ্রিডি / আইএসজি / স্টেপ / স্টেপ / ডেটাশিট / টাচস্টোন ফর্ম্যাট / এস-পরামিতি |
সবিস্তার বিবরণী: |
TG110-S055N2RL |
লিঙ্ক-পিপি পি / এন: |
LP1102NL |
দ্রুততা: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
SMD ও |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / থ্রিডি / আইএসজি / স্টেপ / স্টেপ / ডেটাশিট / টাচস্টোন ফর্ম্যাট / এস-পরামিতি |

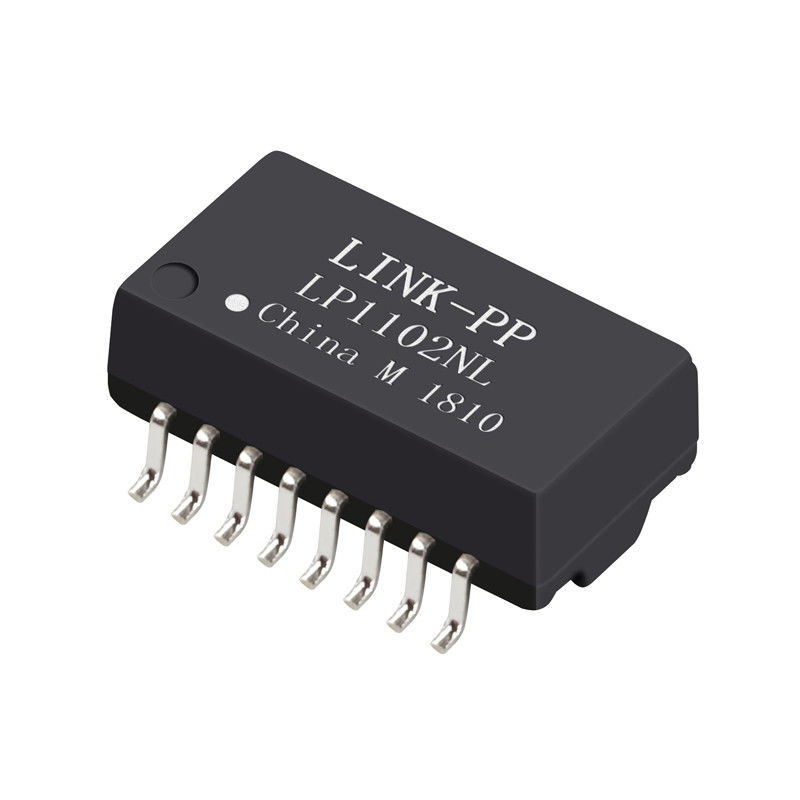

1. সিংগেল পোর্ট ল্যান ট্রান্সফর্মার
2.কলিস্ট্রাকচার: টরোডিয়াল
3.100base-t ট্রান্সফর্মার
4. এসএমডি, 16 পিন
10/100 বেস-টিএক্স একক পোর্ট ল্যান ট্রান্সফর্মার 16 পিনের সাথে
বর্ণনা:
একক পোর্ট 100 বেস-টি ইথারনেট ম্যাগনেটিক ট্রান্সফর্মার
প্রয়োগ | ল্যান ইথারনেট (কবি এবং কোন পোঃ) |
অটোমডিএক্স | হ্যাঁ |
মন্তব্য | RoHS কমপ্লায়েন্ট LPXXXXNL |
কনফিগারেশন আরএক্স | টি, সি |
কনফিগারেশন টিএক্স | টি, সি |
নির্মাণ | ট্রান্সফার ছাঁচ |
প্রতি বন্দরে কোর | ঘ |
বন্দর সংখ্যা | একা |
পিসিবি | কোন পিসিবি |
প্যাকেজ | এসএমটি |
প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্য |
প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
প্যাকেজের দৈর্ঘ্য (ইঞ্চি) | 1.12 বা অন্যান্য |
প্যাকেজের দৈর্ঘ্য (মিমি) | 28.448 বা অন্য |
প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
প্যাকেজ প্রস্থ (মিমি) | 16.002 বা অন্য |
RoHS কমপ্লায়েন্ট | ইয়েস-রোএইচএস -6 |
দ্রুততা | 10/100 / 1000BASE-TX |
তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |
অনুপাত আরএক্স পরিণত হয় | 1 টিসিটি: 1 টিসিটি |
অনুপাত টিএক্স পরিণত হয় | 1 টিসিটি: 1 টিসিটি |
মেইন পি / এন | LP1102NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50KHz, 0.5V ঘুরছে
চিপ সাইড: লাইন সাইড = 1 টিসিটি: 1 সিটি + _2%
2. আনয়ন (এলএস) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH ন্যূনতম
3. সন্নিবেশ লস 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 মেগাহার্টজ: -16 ডিবি ন্যূনতম
40MHz: -14.4dB ন্যূনতম
50MHz: -13.1dB ন্যূনতম
60-80MHz: -12 ডিবি ন্যূনতম
100MHz: -10 ডিবি ন্যূনতম
৫. সাধারণ মোড প্রত্যাখ্যানের পার্থক্যগত:
30MHz: -45 ডিবি ন্যূনতম
60MHz: -40dB ন্যূনতম
100MHz: -35dB ন্যূনতম
6. ক্রোস্টালক 30 এমএইচজেড: -40 ডিবি ন্যূনতম
60MHz: -35dB ন্যূনতম
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500Vrms ন্যূনতম
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জামের জন্য যেমন এইচবি, পিসি কার্ড, স্যুইচ, রাউটার, পিসি মাইনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সডিএসএল মডেমের জন্য ব্যবহৃত হয়
প্রতিযোগিতামূলক সুবিধা:
16 বছরের উত্পাদন অভিজ্ঞতা,
2600 কর্মী,
100% পরীক্ষা
নমনীয় প্রসবের সময়
