পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

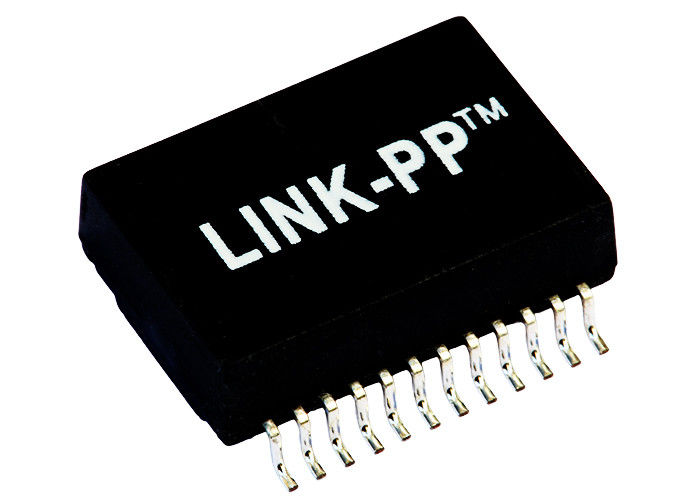

মডেল নম্বার: TX1267NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
অংশ সংখ্যা: |
TX1267NL |
গতি: |
10/100 ভিত্তি-T |
পোর্ট সংখ্যা: |
একবার পোর্ট |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
পিন নাম্বার: |
24 |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
নির্মাণ: |
উন্মুক্ত কাঠামো |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
অংশ সংখ্যা: |
TX1267NL |
গতি: |
10/100 ভিত্তি-T |
পোর্ট সংখ্যা: |
একবার পোর্ট |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
পিন নাম্বার: |
24 |
তাপমাত্রা: |
0 ℃ থেকে + 70 ℃ |
নির্মাণ: |
উন্মুক্ত কাঠামো |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
1.সিংল পোর্ট ল্যান ট্রান্সফরমার
2.ColiStructure: Toroidal
3.100 ব্যাজ-টি ট্রান্সফরমার
4.এসএমডি, 16 পিনের
10/100 / 1000BASE-TX একা পোর্ট ল্যান ট্রান্সফরমার 24 পিনের সাথে
বর্ণনা:
একক পোর্ট গিগাবিট ইথারনেট চুম্বক ট্রান্সফরমার
| আবেদন | ল্যান ইথারনেট (PoE এবং নন পোই) |
| AutomDX | হ্যাঁ |
| মন্তব্য | RoHS সঙ্গতিপূর্ণ LPXXXXNL |
| কনফিগারেশন RX | টি, সি |
| কনফিগারেশন TX | টি, সি |
| নির্মাণ | স্থানান্তর মোড |
| পোর্ট প্রতি কোণ | 4 |
| পোর্ট সংখ্যা | একক |
| পিসিবি | না পিসিবি |
| প্যাকেজ | শ্রীমতি |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্যান্য |
| প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.1২ বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 28.448 বা অন্যান্য |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
| প্যাকেজ প্রস্থ (মিমি) | 16.00২ বা অন্যান্য |
| RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
| গতি | 10/100/1000-টেক্সাস |
| তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |
| অনুপাত RX চালু | 1CT: 1CT |
| প্রবণতা TX টি | 1CT: 1CT |
| প্রধান পি / এন | LP1102NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500VRMS ন্যূনতম
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
প্রতিযোগিতামূলক সুবিধা:
• কঠোর নিয়ন্ত্রণ অধীনে নির্মিত।
• 100% পরীক্ষিত (শুধু মাত্র ব্যাচ পরীক্ষিত হয়নি)
• লিংক-পিপি হল 10 বছরের জন্য টিই (টাইকো) OEM
• সফল গ্রাহক: টেক্সাস ইন্সট্রুমেন্টস স্যামসাং সিএসও সিমেন্স এবং ইন্টেল ...
• লিংক-পিপি হল টিআই (টেক্সাস ইন্সট্রুমেন্টস) এর পছন্দের সরবরাহকারী
• গুণ গ্যারান্টি: 7 বছর
