পণ্যের বিবরণ:
প্রদান:
|
| স্পেসিফিকেশন: | XFATM9B | পরিবার: | চুম্বকীয় 10 / 100Base- টি |
|---|---|---|---|
| পটভূমি: | SMD | রেডিও চালু করুন: | 1: 1 |
| গণ উত্পাদক: | LP1188NL | তাপমাত্রা: | - 40 থেকে + 85 ℃ |
| আর্কাইভ Disponibil: | পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র | ||
| লক্ষণীয় করা: | 10/100base-t magnetics,ethernet transformer |
||
| একক পোর্ট ট্রান্সফরমার | 10/100 বেস-টি ট্রান্সফরমার | 1: 1 রেডিও চালু করুন | SMD মাউন্টিং |
বর্ণনা:

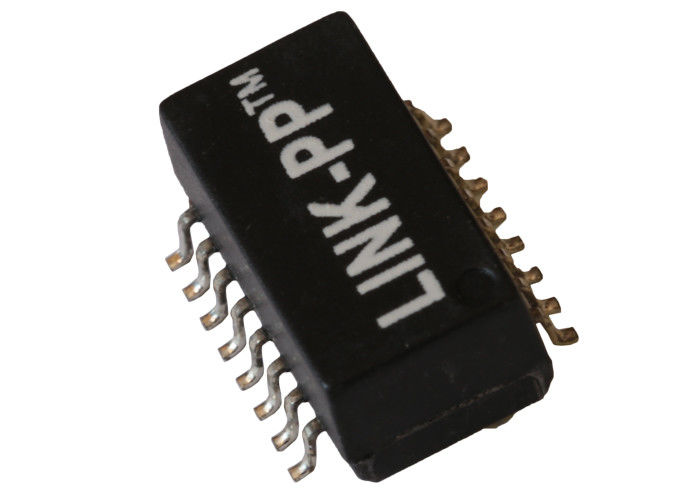

XFATM9B 10/100 বেস চৌম্বক মডিউল FE LAN ট্রান্সফরমার 16 পিন্স
10/100 ব্যাজ-টি ট্রান্সফরমার XFATM9B
10/100 ব্যাজ-টি ট্রান্সফরমার মডিউল
10 / 100Base- টি ইথারনেট একক পোর্ট ট্রান্সফরমার মডিউল

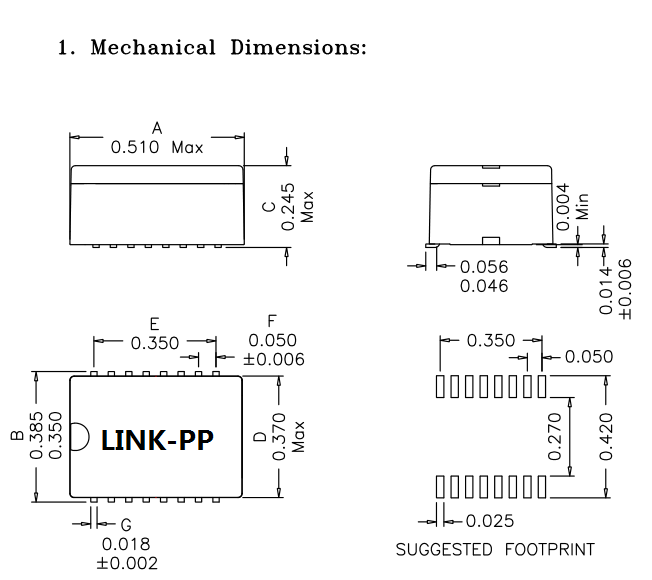

আবেদন | ল্যান ইথারনেট (PoE এবং নন পোই) |
AutomDX | হ্যাঁ |
মন্তব্য | RoHS সঙ্গতিপূর্ণ LPXXXXNL |
কনফিগারেশন RX | টি, সি |
কনফিগারেশন TX | টি, সি |
নির্মাণ | স্থানান্তর মোড |
পোর্ট প্রতি কোণ | 4 |
পোর্ট সংখ্যা | একক |
পিসিবি | না পিসিবি |
প্যাকেজ | শ্রীমতি |
প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্যান্য |
প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.1২ বা অন্যান্য |
প্যাকেজ দৈর্ঘ্য (মিমি) | 28.448 বা অন্যান্য |
প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
প্যাকেজ প্রস্থ (মিমি) | 16.00২ বা অন্যান্য |
RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
গতি | 10/100/1000-টেক্সাস |
তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |

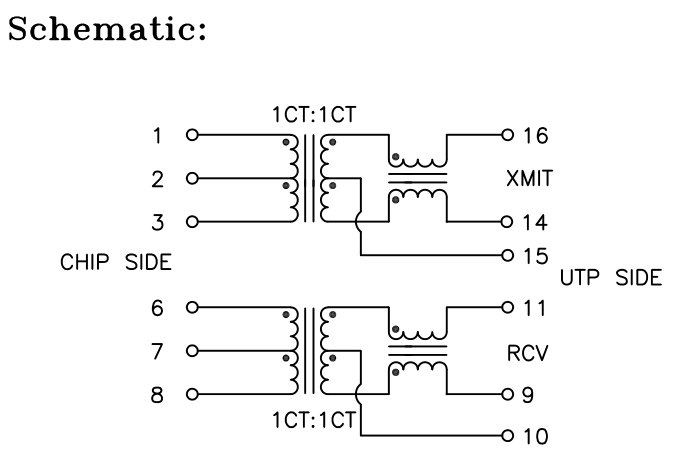

অনুপাত RX চালু | 1CT: 1CT |
প্রবণতা TX টি | 1CT: 1CT |
প্রধান পি / এন | LP1102NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500 ভিআরএমএম, 0.5 এমএ, 1 এসইসি
লাইন পাশ থেকে চিপ পাশ
