পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: J1011F21PNL(LPJ1011ABNL)
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 100 পিসি
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: এক সপ্তাহের মধ্যে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: ২০০০০-৩০০০০০/মাস
প্রকার: |
ম্যাগনেটিক জ্যাক |
ঢাল উপাদান: |
ব্রাস |
যোগাযোগ উপাদান ফসফর ব্রোঞ্জ: |
ফসফর ব্রোঞ্জ |
হাউজিং উপাদান: |
থার্মোপ্লাস্টিক |
জ্বলনযোগ্যতা রেটিং: |
UL 94 V-0 |
আর্দ্রতা সংবেদনশীলতা স্তরের রেটিং: |
সর্বোচ্চ রেটিং ১ |
প্রকার: |
ম্যাগনেটিক জ্যাক |
ঢাল উপাদান: |
ব্রাস |
যোগাযোগ উপাদান ফসফর ব্রোঞ্জ: |
ফসফর ব্রোঞ্জ |
হাউজিং উপাদান: |
থার্মোপ্লাস্টিক |
জ্বলনযোগ্যতা রেটিং: |
UL 94 V-0 |
আর্দ্রতা সংবেদনশীলতা স্তরের রেটিং: |
সর্বোচ্চ রেটিং ১ |

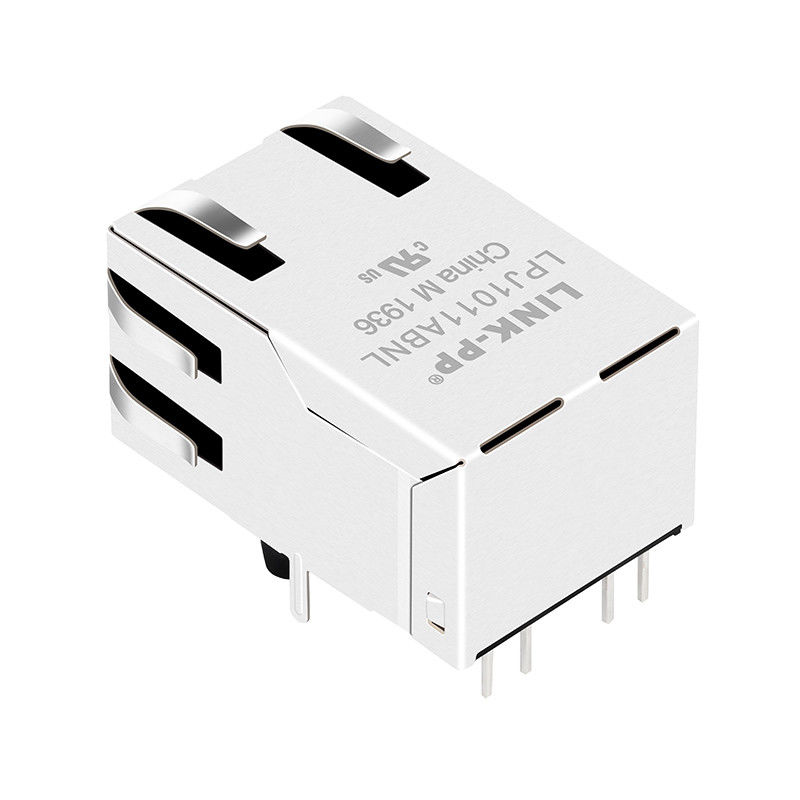

| পয়েন্ট | LEDs সহ 10GBase-T Through Hole RJ45 সংযোগকারী |
|---|---|
| পালস পি/এন | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| চৌম্বক | সমন্বিত |
| লিঙ্গ | জ্যাক (নারী) |
| পিসিবি মাউন্টের দিকনির্দেশনা | পাশের প্রবেশ |
| ল্যাচ ওরিয়েন্টেশন | স্ট্যান্ডার্ড - ল্যাচ-আপ |
| বন্দরকনফিগারেশন | ১X১ |
| গতি | 10/100 বেস-টিএক্স |
| অটোএমডিআইএক্স | সঙ্গে |
| মাউন্ট কোণ | ডান কোণ |
| পজিশন/যোগাযোগের সংখ্যা | ৮পি৮সি |
| পিওই | কোনটিই |
| এলইডি এল / আর রঙ | সবুজ / হলুদ |
| সমাপ্তি পদ্ধতি | সোল্ডার |
| যোগাযোগের সমাপ্তির ধরন | গর্তের মধ্য দিয়ে |
| সুরক্ষিত | হ্যাঁ। |
| ইএমআই আঙ্গুল | উপরের এবং পাশ |
| অপারেশন তাপমাত্রা | 0°C থেকে +70°C |
| সীসা মুক্ত সোল্ডার প্রক্রিয়া | ২৬০ ডিগ্রি সেলসিয়াসে সক্ষম ওয়েভ সোল্ডার |
| প্রযোজ্য | মুদ্রিত সার্কিট বোর্ড |
| মাত্রা ((LxWxH) | 25.25*16.15*13.45 মিমি |
| RoHS অবস্থা | RoHS সম্মতি |
| নমুনা | উপলব্ধ |
| ডেটা শীট RJ45 সংযোগকারী | LPJ1011ABNL.pdf |
J1011F21PNL1x1 ট্যাব-আপ RJ45 সংযোগকারীইন্টিগ্রেটেড চৌম্বক আপনার নেটওয়ার্ক সংযোগ সহজতর করে। এই সংযোগকারী ADSL মডেম, LAN-on-Motherboard সেটআপ, হাব এবং সুইচ ইত্যাদিতে ব্যবহার করা যেতে পারে।
1. TR: ((100KHZ, 0.1V);
TX=1CT:1CT ±3% RX=1CT:1CT ±3%
2. এলএক্সঃ (100KHz,100mV, 8mA, DC Bias)
পিন্সঃ (P1,P2), ((P7,P8) = 350uH MIN
3- হিপোট:
পিনস (পি১, পি৩, পি২) টু (জে১, জে২) = ১৫০০ভিসি ৬০ সেকেন্ডের জন্য
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC 60 সেকেন্ডের জন্য
4. ইনসার্টের ক্ষতি:
-১.০ ডিবি ম্যাক্স @ ১.০ মেগাহার্টজ থেকে ৬৫ মেগাহার্টজ
5. রিটার্ন লস:
-20dB MIN @ 1MHz থেকে 10MHz
-16dB MIN @ 10MHz থেকে 30MHz
-১২ ডিবি MIN @ ৩০MHz থেকে ৬০MHz
-10dB MIN @ 60MHz থেকে 100MHz
6ক্রস টক:
-40dB MIN @ 1MHz থেকে 30MHz
-35dB MIN @30MHz থেকে 60MHz
-30dB MIN @60MHz থেকে 100MHz
7. সাধারণ থেকে সাধারণ মোড প্রত্যাখ্যানঃ
-30dB MIN @ 1MHz থেকে 50MHz
-20dB MIN @50MHz থেকে 150MHz
8অপারেটিং তাপমাত্রাঃ ০°C-৭০°C।
