পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: POE36PR-12ED
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.82
প্যাকেজিং বিবরণ: টেপ এবং রিল
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 5 কে কে/মাস
স্পেসিফিকেশন: |
POE36PR-12ED |
শক্তি: |
36W |
0A তে ইন্ডাকট্যান্স: |
41 |
সহনশীলতা: |
10% |
ইসাত: |
4.২এ |
ফুটো ইন্ডাকট্যান্স সর্বোচ্চ: |
0.28µH |
বিচ্ছিন্নতা ভোল্টেজ: |
12 V, 1.5 A |
মাধ্যমিক উৎপাদন: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-প্যারামিটার |
জীবনচক্র: |
20 বছরেরও বেশি |
স্পেসিফিকেশন: |
POE36PR-12ED |
শক্তি: |
36W |
0A তে ইন্ডাকট্যান্স: |
41 |
সহনশীলতা: |
10% |
ইসাত: |
4.২এ |
ফুটো ইন্ডাকট্যান্স সর্বোচ্চ: |
0.28µH |
বিচ্ছিন্নতা ভোল্টেজ: |
12 V, 1.5 A |
মাধ্যমিক উৎপাদন: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-প্যারামিটার |
জীবনচক্র: |
20 বছরেরও বেশি |

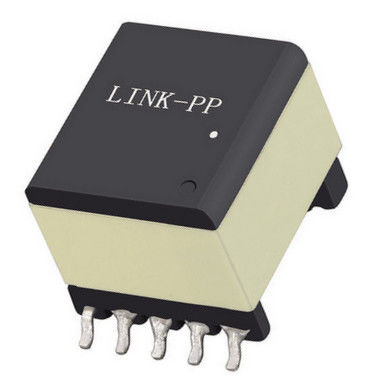

POE36PR-12ED হল PoE অ্যাপ্লিকেশনগুলির জন্য একটি 36W ফ্লাইব্যাক এবং ফরওয়ার্ড ট্রান্সফরমার, 41μH ইন্ডাক্ট্যান্স, 1500 Vrms বিচ্ছিন্নতা এবং RoHS- সম্মতিযুক্ত সমাপ্তি সহ।
দ্যPOE36PR-12EDএকটিপিওইর জন্য ৩৬ ওয়াট ফ্লাইব্যাক ট্রান্সফরমারকমপ্যাক্ট এবং চাহিদাপূর্ণ নেটওয়ার্ক পাওয়ার সিস্টেমগুলিতে নির্ভরযোগ্য শক্তি রূপান্তর জন্য ডিজাইন করা হয়েছে। একটি ফেরাইট কোর এবং RoHS- সম্মতিযুক্ত শেষের সাথে নির্মিত,এই ট্রান্সফরমারটি বিচ্ছিন্ন ডিসি-ডিসি পাওয়ার ডিজাইন সমর্থন করে যেখানে দক্ষতা, তাপীয় স্থিতিশীলতা, এবং বৈদ্যুতিক কর্মক্ষমতা সমালোচনামূলক।
ইঞ্জিনিয়াররা একটিPoE ফ্লাইব্যাক ট্রান্সফরমার,PoE এর জন্য সামনের ট্রান্সফরমার, অথবা৩৬ ওয়াট বিচ্ছিন্ন ট্রান্সফরমারইথারনেট-চালিত ডিভাইস, শিল্প ব্যবস্থা এবং যোগাযোগ সরঞ্জামগুলিতে পাওয়ার সরবরাহের জন্য POE36PR-12ED উপযুক্ত।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| শক্তি | ৩৬ ওয়াট |
| ইন্ডাক্ট্যান্স ০ এ | 41μH ±10% |
| ইন্ডাক্ট্যান্সের জন্য পরীক্ষার শর্ত | ২০০ কিলহার্জ, ০.১ ভিআরএম, ০ এডিসি |
| স্যাচুরেশন বর্তমান (আইএসএটি) | 4.২এ |
| ডিসিআর প্রাথমিক | 62.0 mΩ সর্বোচ্চ |
| ডিসিআর সেকেন্ডারি ১ | 23.0 mΩ সর্বোচ্চ |
| ডিসিআর সেকেন্ডারি ২ | 23.0 mΩ সর্বোচ্চ |
| ডিসিআর সহায়ক | 85.0 mΩ সর্বোচ্চ |
| ফুটো ইন্ডাক্ট্যান্স | 0.28μH সর্বোচ্চ |
| ফুটো পরীক্ষার অবস্থা | সমস্ত অন্যান্য পিন শর্টকাট করে 1 এবং 3 পিনের মধ্যে পরিমাপ করা |
| ঘূর্ণন অনুপাত | Pri: Sec1: Sec2: Aux = 1: 0.375: 0.375: 0.375 |
| আইসোলেশন ভোল্টেজ | ১৫০০ ভিআরএম |
| সেকেন্ডারি আউটপুট | 12V, প্রতি সেকেন্ডারি 1.5A |
| সহায়ক আউটপুট | ১০ ভোল্ট, ৫০ এমএ |
POE36PR-12ED উৎপাদন পরিবেশে দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে এবং উচ্চ তাপমাত্রা সমাবেশ প্রক্রিয়া সমর্থন করে।
| পরিবেশগত পরামিতি | স্পেসিফিকেশন |
|---|---|
| সম্মতি | RoHS মেনে চলুন, হ্যালোজেন মুক্ত |
| পরিবেষ্টিত তাপমাত্রা পরিসীমা | -40°C থেকে +125°C |
| স্টোরেজ তাপমাত্রা, উপাদান | -40°C থেকে +165°C |
| স্টোরেজ তাপমাত্রা, টেপ এবং রোল | -40°C থেকে +80°C |
| সর্বাধিক অংশের তাপমাত্রা | +১৬৫°সি |
| আর্দ্রতা সংবেদনশীলতা স্তর | এমএসএল ১ |
| সোল্ডারিং তাপ প্রতিরোধের | +২৬০ ডিগ্রি সেলসিয়াসে সর্বোচ্চ ৩টি ৪০ সেকেন্ডের রিফ্লো |
ট্রান্সফরমার একটিফেরিট কোর, শক্তি রূপান্তর অ্যাপ্লিকেশনগুলির জন্য দক্ষ চৌম্বকীয় কর্মক্ষমতা সমর্থন করতে সহায়তা করে।
দ্যPOE36PR-12ED ট্রান্সফরমারএটি বিভিন্ন ধরণের বিচ্ছিন্ন শক্তি ডিজাইনের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ
POE36PR-12ED ব্যবহার করা হয়PoE ফ্লাইব্যাক এবং ফরওয়ার্ড পাওয়ার সাপ্লাই ডিজাইনযেগুলোতে বিচ্ছিন্ন রূপান্তর, দ্বৈত সেকেন্ডারি আউটপুট এবং নির্ভরযোগ্য তাপীয় পারফরম্যান্স প্রয়োজন।
হ্যাঁ, এটা বিশেষভাবে একটিপিওই-র জন্য ফ্লাইব্যাক ও ফরওয়ার্ড ট্রান্সফরমার, এটি ফ্লাইব্যাক কনভার্টার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
ট্রান্সফরমার প্রদান করে১৫০০ ভিআরএম আইসোলেশনপ্রাথমিক এবং সহায়ক থেকে প্রতিটি মাধ্যমিক পর্যন্ত।
প্রতিটি সেকেন্ডারি১.৫ এ এ ১২ ভোল্ট, এবং সহায়ক রোলিং প্রদান করে10V 50mA এ.
হ্যাঁ, তাই।RoHS মেনে চলুনএবংহ্যালোজেন মুক্ত.
পরিবেষ্টিত তাপমাত্রা পরিসীমা হল-40°C থেকে +125°C.
