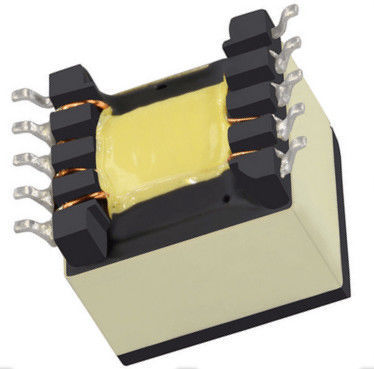

POE30PR-50ED উচ্চ ফ্রিকোয়েন্সি ট্রান্সফরমার RoHS অনুগত

E 72 ওয়াট পর্যন্ত PoE এর জন্য ফ্লাইব্যাক এবং ফরওয়ার্ড ট্রান্সফরমার
9 9 - 57 V ইনপুট দিয়ে কাজ করে (POE21, 22, 24, 33, 35 এবং 38)
33 33 - 57 V ইনপুট দিয়ে কাজ করে (POE23, 30, 36, 53, 70, এবং 72)
• এক মিনিটের বিচ্ছিন্নতা (হিপট): 1500Vrms, pri এবং aux থেকে প্রত্যেকের জন্য
সেকেন্ড;প্রাই থেকে অক্স পর্যন্ত 500Vrms;দুটি মাধ্যমিকের মধ্যে 500Vrms
• দ্বৈত আউটপুটগুলি একক উচ্চতর পাওয়ার আউটপুট হিসাবে কনফিগার করা যেতে পারে
• AEC-Q200 গ্রেড 1 (–40 ° C থেকে +125 ° C)

মূল বস্তু ফেরাইট

পরিবেশRoHS অনুগত, হ্যালোজেন মুক্ত

সমাপ্তিটিন-রৌপ্য-তামার উপর টিনের ওপরে নিকেলের উপর ফস ব্রোঞ্জ

ওজন 7.1 - 7.9 গ্রাম

পরিবেষ্টিত তাপমাত্রা-40 ° C থেকে +125 ° C

সর্বোচ্চ অংশ তাপমাত্রা+ 165 ° C (পরিবেষ্টিত + তাপমাত্রা বৃদ্ধি)

সংগ্রহস্থল তাপমাত্রা উপাদান: -40 ° C থেকে +165 ° C

টেপ এবং রিল প্যাকেজিং: -40 ° C থেকে +80 ° C

সোল্ডারিং তাপ প্রতিরোধ সর্বোচ্চ ২ 40০ ডিগ্রি সেন্টিগ্রেড তাপমাত্রায় সর্বোচ্চ 40০ সেকেন্ড রিফ্লো, চক্রের মধ্যে অংশগুলি ঘরের তাপমাত্রায় ঠান্ডা হয়

আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) 1 (<30 ° C / 85% আপেক্ষিক আর্দ্রতায় সীমাহীন মেঝে জীবন)

সময়ের ব্যর্থতা (FIT) / ব্যর্থতার মধ্যবর্তী সময় (MTBF)

38 প্রতি বিলিয়ন ঘন্টা / 26,315,789 ঘন্টা, টেলকর্ডিয়া SR-332 প্রতি গণনা করা হয়েছে

ঘ। প্যাকেজিং: ডি = 13 ″ মেশিন-প্রস্তুত রিল।EIA-481 এমবসড প্লাস্টিক
টেপ (পূর্ণ রিল প্রতি 150 অংশ)।পরিমাণ কম
সম্পূর্ণ রিল উপলব্ধ: টেপে (মেশিন প্রস্তুত নয়) অথবা
নেতা এবং ট্রেলার সহ ($ 25 চার্জ)।
2।প্রারম্ভিকতা প্রাথমিকের জন্য, 200 kHz, 0.1 Vrms, 0 Adc এ পরিমাপ করা হয়।
3।লিকেজ ইনডাক্টেন্স পিন 1 এবং 3 এর মধ্যে অন্য সবগুলির সাথে পরিমাপ করা হয়
পিন সংক্ষিপ্ত।
4।আউটপুট প্রতিটি মাধ্যমিকের জন্য।অক্স উইন্ডিংয়ের আউটপুট 10 V, 50 mA।
5।২0 ডিগ্রি সেলসিয়াসে 280 এমটি এবং পিনের সংখ্যা 1-3 এর উপর ভিত্তি করে।
6।25 ° C এ বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডারিংয়ের আগে ডক 362 "সোল্ডারিং সারফেস মাউন্ট কম্পোনেন্টস" পড়ুন।

ফ্লাইব্যাক কিভাবে কাজ করে?
একটি ফ্লাইব্যাক ট্রান্সফরমার কাজ করে প্রথম অর্ধ-চক্রের সময় একটি চৌম্বক ক্ষেত্রের আকারে শক্তি সঞ্চয় করে এবং তারপর সেই শক্তিকে বিপরীত টার্মিনাল ভোল্টেজ দিয়ে ছেড়ে দেয়।... সিরিজের ফ্লাইব্যাক ডায়োডের সাথে সংযুক্ত সেকেন্ডারি কয়েল বর্তমান গঠনের বিরোধিতা করে।পরিবর্তে, শক্তি চৌম্বকীয় কোরে সঞ্চিত হয়।
