পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

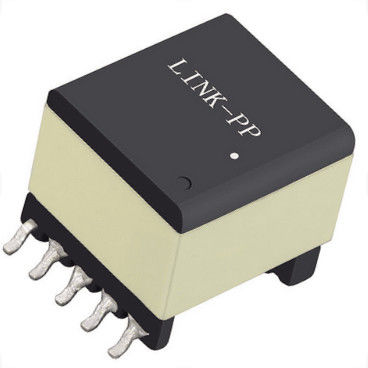

মডেল নম্বার: POE22PR-50ED
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
বিশেষ উল্লেখ: |
POE22PR-50ED |
ক্ষমতা: |
22W |
0A এ প্ররোচনা: |
21 |
সহ্য: |
10% |
ইসাত: |
6.2 এ |
ফুটো আবেশ সর্বোচ্চ: |
0.16µH |
বিচ্ছিন্নতা ভোল্টেজ: |
5.0 ভি, 2.2 এ |
মাধ্যমিক আউটপুট: |
পিডিএফ / থ্রিডি / আইএসজি / স্টেপ / স্টেপ / ডেটাশিট / টাচস্টোন ফর্ম্যাট / এস-পরামিতি |
জীবনচক্র: |
20 বছরের বেশি |
বিশেষ উল্লেখ: |
POE22PR-50ED |
ক্ষমতা: |
22W |
0A এ প্ররোচনা: |
21 |
সহ্য: |
10% |
ইসাত: |
6.2 এ |
ফুটো আবেশ সর্বোচ্চ: |
0.16µH |
বিচ্ছিন্নতা ভোল্টেজ: |
5.0 ভি, 2.2 এ |
মাধ্যমিক আউটপুট: |
পিডিএফ / থ্রিডি / আইএসজি / স্টেপ / স্টেপ / ডেটাশিট / টাচস্টোন ফর্ম্যাট / এস-পরামিতি |
জীবনচক্র: |
20 বছরের বেশি |
| স্পেসিফিকেশন | ক্ষমতা (ডব্লিউ) | 0A এ প্ররোচনা(- এইচ) | সহনশীলতা(%) | ইসাত(ক) | DCR সর্বোচ্চ (mΩ) | |||
| প্রি | সেক 1 | সেক 2 | অক্স | |||||
| POE22PR-50ED | 22 | 21 | 10 | 6.2 | 31 | 17 | 17 | 80 |
| ফুটো প্ররোচনা সর্বোচ্চ (µH) |
অনুপাত চালু করে | আলাদা করা ভোল্টেজ, বৈদ্যুতিক একক বিশেষ (ভিআরএমএস) |
মাধ্যমিক আউটপুট (ভি, এ) |
| Pri: Sec1: Sec2: Aux | |||
| 0.16 | 1: 0.333: 0.333: 0.750 | 1500 | 5.0 ভি, 2.2 এ |
E 72 ওয়াট পর্যন্ত PoE এর জন্য ফ্লাইব্যাক এবং ফরওয়ার্ড ট্রান্সফরমার
9 9 - 57 V ইনপুট দিয়ে কাজ করে (POE21, 22, 24, 33, 35 এবং 38)
33 33 - 57 V ইনপুট দিয়ে কাজ করে (POE23, 30, 36, 53, 70, এবং 72)
• এক মিনিটের বিচ্ছিন্নতা (হিপট): 1500Vrms, pri এবং aux থেকে প্রত্যেকের জন্য
সেকেন্ড;প্রাই থেকে অক্স পর্যন্ত 500Vrms;দুটি মাধ্যমিকের মধ্যে 500Vrms
• দ্বৈত আউটপুটগুলি একক উচ্চতর পাওয়ার আউটপুট হিসাবে কনফিগার করা যেতে পারে
• AEC-Q200 গ্রেড 1 (–40 ° C থেকে +125 ° C)
মূল বস্তু ফেরাইট
পরিবেশRoHS অনুগত, হ্যালোজেন মুক্ত
সমাপ্তিটিন-রৌপ্য-তামার উপর টিনের ওপরে নিকেলের উপর ফস ব্রোঞ্জ
ওজন 7.1 - 7.9 গ্রাম
পরিবেষ্টিত তাপমাত্রা-40 ° C থেকে +125 ° C
সর্বোচ্চ অংশ তাপমাত্রা+ 165 ° C (পরিবেষ্টিত + তাপমাত্রা বৃদ্ধি)
সংগ্রহস্থল তাপমাত্রা উপাদান: -40 ° C থেকে +165 ° C
টেপ এবং রিল প্যাকেজিং: -40 ° C থেকে +80 ° C
সোল্ডারিং তাপ প্রতিরোধ সর্বোচ্চ ২ 40০ ডিগ্রি সেন্টিগ্রেড তাপমাত্রায় সর্বোচ্চ 40০ সেকেন্ড রিফ্লো, চক্রের মধ্যে অংশগুলি ঘরের তাপমাত্রায় ঠান্ডা হয়
আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) 1 (<30 ° C / 85% আপেক্ষিক আর্দ্রতায় সীমাহীন মেঝে জীবন)
সময়ের ব্যর্থতা (FIT) / ব্যর্থতার মধ্যবর্তী সময় (MTBF)
38 প্রতি বিলিয়ন ঘন্টা / 26,315,789 ঘন্টা, টেলকর্ডিয়া SR-332 প্রতি গণনা করা হয়েছে
ঘ। প্যাকেজিং: ডি = 13 ″ মেশিন-প্রস্তুত রিল।EIA-481 এমবসড প্লাস্টিক
টেপ (পূর্ণ রিল প্রতি 150 অংশ)।পরিমাণ কম
সম্পূর্ণ রিল উপলব্ধ: টেপে (মেশিন প্রস্তুত নয়) অথবা
নেতা এবং ট্রেলার সহ ($ 25 চার্জ)।
2।প্রারম্ভিকতা প্রাথমিকের জন্য, 200 kHz, 0.1 Vrms, 0 Adc এ পরিমাপ করা হয়।
3।লিকেজ ইনডাক্টেন্স পিন 1 এবং 3 এর মধ্যে অন্য সবগুলির সাথে পরিমাপ করা হয়
পিন সংক্ষিপ্ত।
4।আউটপুট প্রতিটি মাধ্যমিকের জন্য।অক্স উইন্ডিংয়ের আউটপুট 10 V, 50 mA।
5।২0 ডিগ্রি সেলসিয়াসে 280 এমটি এবং পিনের সংখ্যা 1-3 এর উপর ভিত্তি করে।
6।25 ° C এ বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডারিংয়ের আগে ডক 362 "সোল্ডারিং সারফেস মাউন্ট কম্পোনেন্টস" পড়ুন।
LINK-PP INT'L TECHNOLOGY CO।, LIMITED
চুম্বকীয় টেলিকম এবং নেটওয়ার্কিং উপাদানগুলির একটি বিশেষ প্রস্তুতকারক, প্রত্যয়িত
ISO9001 দ্বারা: 2000, ROSH, REACH, CE এবং UL, উন্নত উৎপাদন সুবিধা এবং পরীক্ষার মালিক
বিদেশ থেকে আমদানি করা সরঞ্জাম।1997 সালে প্রতিষ্ঠিত, আমাদের বর্তমানে প্রায় 2000 কর্মী রয়েছে।
প্রতি মাসে 3000K এর প্রচুর উত্পাদনশীল ক্ষমতা সহ, আমরা পণ্য সরবরাহ করতে সক্ষম
অল্প সময়ের মধ্যে।এছাড়া, আমরা চুম্বকীয় জন্য পেশাদারী সম্পূর্ণ সমাধান প্রদান করতে পারি
উপাদান এবং শক্তিশালী প্রযুক্তিগত সহায়তা।আমাদের পণ্য ব্যাপকভাবে নেটওয়ার্কিং ব্যবহার করা হয়
এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মেইনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি
ফোন, xDSL মডেম।
প্রধান পণ্য
10/100/1000M/2.5G/5G/10G LAN পালস ট্রান্সফরমার এবং ফিল্টার
10/100/1000M/2.5G/5G/10G চৌম্বক সহ RJ45 সংযোগকারী
T1/E1, T3/DS3/E3/STS-1 ইন্টারফেস লাইন ট্রান্সফরমার
ISDN, HDSL, ADSL এবং VDSL ইন্টারফেস লাইন ট্রান্সফরমার এবং স্প্লিটার
