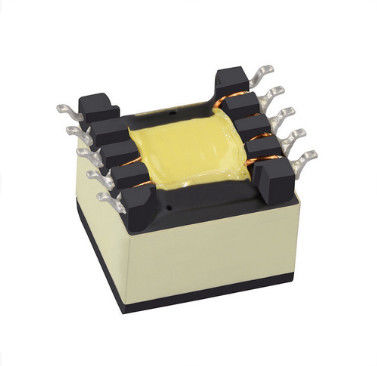

POE21PR-33ED ফেরাইট ট্রান্সফরমার ফ্লাইব্যাক এবং ফরওয়ার্ড ট্রান্সফরমার

E 72 ওয়াট পর্যন্ত PoE এর জন্য ফ্লাইব্যাক এবং ফরওয়ার্ড ট্রান্সফরমার
9 9 - 57 V ইনপুট দিয়ে কাজ করে (POE21, 22, 24, 33, 35 এবং 38)
33 33 - 57 V ইনপুট দিয়ে কাজ করে (POE23, 30, 36, 53, 70, এবং 72)
• এক মিনিটের বিচ্ছিন্নতা (হিপট): 1500Vrms, pri এবং aux থেকে প্রত্যেকের জন্য
সেকেন্ড;প্রাই থেকে অক্স পর্যন্ত 500Vrms;দুটি মাধ্যমিকের মধ্যে 500Vrms
• দ্বৈত আউটপুটগুলি একক উচ্চতর পাওয়ার আউটপুট হিসাবে কনফিগার করা যেতে পারে
• AEC-Q200 গ্রেড 1 (–40 ° C থেকে +125 ° C)

মূল বস্তু ফেরাইট

পরিবেশRoHS অনুগত, হ্যালোজেন মুক্ত

সমাপ্তিটিন-রৌপ্য-তামার উপর টিনের ওপরে নিকেলের উপর ফস ব্রোঞ্জ

ওজন 7.1 - 7.9 গ্রাম

পরিবেষ্টিত তাপমাত্রা-40 ° C থেকে +125 ° C

সর্বোচ্চ অংশ তাপমাত্রা+ 165 ° C (পরিবেষ্টিত + তাপমাত্রা বৃদ্ধি)

সংগ্রহস্থল তাপমাত্রা উপাদান: -40 ° C থেকে +165 ° C

টেপ এবং রিল প্যাকেজিং: -40 ° C থেকে +80 ° C

সোল্ডারিং তাপ প্রতিরোধ সর্বোচ্চ ২ 40০ ডিগ্রি সেন্টিগ্রেড তাপমাত্রায় সর্বোচ্চ 40০ সেকেন্ড রিফ্লো, চক্রের মধ্যে অংশগুলি ঘরের তাপমাত্রায় ঠান্ডা হয়

আর্দ্রতা সংবেদনশীলতা স্তর (এমএসএল) 1 (<30 ° C / 85% আপেক্ষিক আর্দ্রতায় সীমাহীন মেঝে জীবন)

সময়ের ব্যর্থতা (FIT) / ব্যর্থতার মধ্যবর্তী সময় (MTBF)

38 প্রতি বিলিয়ন ঘন্টা / 26,315,789 ঘন্টা, টেলকর্ডিয়া SR-332 প্রতি গণনা করা হয়েছে

ঘ। প্যাকেজিং: ডি = 13 ″ মেশিন-প্রস্তুত রিল।EIA-481 এমবসড প্লাস্টিক
টেপ (পূর্ণ রিল প্রতি 150 অংশ)।পরিমাণ কম
সম্পূর্ণ রিল উপলব্ধ: টেপে (মেশিন প্রস্তুত নয়) অথবা
নেতা এবং ট্রেলার সহ ($ 25 চার্জ)।
2।প্রারম্ভিকতা প্রাথমিকের জন্য, 200 kHz, 0.1 Vrms, 0 Adc এ পরিমাপ করা হয়।
3।লিকেজ ইনডাক্টেন্স পিন 1 এবং 3 এর মধ্যে অন্য সবগুলির সাথে পরিমাপ করা হয়
পিন সংক্ষিপ্ত।
4।আউটপুট প্রতিটি মাধ্যমিকের জন্য।অক্স উইন্ডিংয়ের আউটপুট 10 V, 50 mA।
5।২0 ডিগ্রি সেলসিয়াসে 280 এমটি এবং পিনের সংখ্যা 1-3 এর উপর ভিত্তি করে।
6।25 ° C এ বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডারিংয়ের আগে ডক 362 "সোল্ডারিং সারফেস মাউন্ট কম্পোনেন্টস" পড়ুন।
