পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: L21N002-0
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
বিশেষ উল্লেখ: |
LP1198NL |
দ্রুততা: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
ল্যান ইথারনেট |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
- 40 ℃ TO + 85 ℃ ℃ |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
বিশেষ উল্লেখ: |
LP1198NL |
দ্রুততা: |
10/100 বেস-টি |
বন্দর সংখ্যা: |
একক |
আবেদন: |
ল্যান ইথারনেট |
পিন নাম্বার: |
16 |
তাপমাত্রা: |
- 40 ℃ TO + 85 ℃ ℃ |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
1. কয়েল নম্বর: অটোট্রান্সফর্মার
2. বিচ্ছিন্ন ভোল্টেজ: 1500Vrms
3.প্রকার: এসএমটি
4. কয়েল কাঠামো: টরোডিয়াল
হাবের জন্য 10/100 বেস-টি সিঙ্গল পোর্টস ইথারনেট পালস ট্রান্সফর্মার, পিসি কার্ড
বর্ণনা:

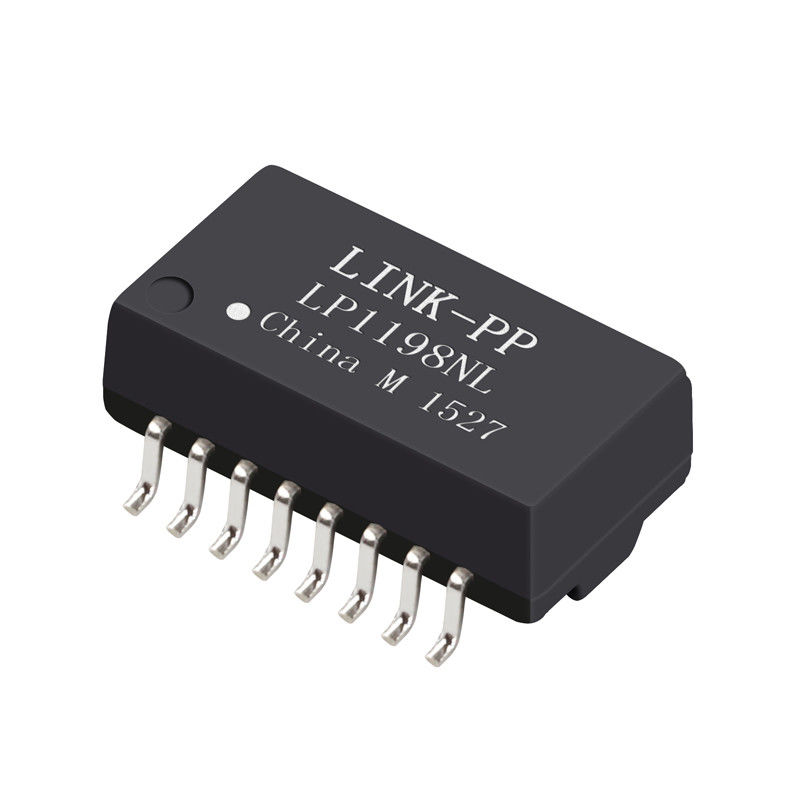

LP1198NL সিঙ্গল পোর্টস ডিস্রিট ট্রান্সফর্মার, অটোট্রান্সফর্মার 101901MH016SA41ZL
প্রয়োগ |
ল্যান ইথারনেট (কবি এবং কোন পোঃ) |
অটোমডিএক্স |
হ্যাঁ |
মন্তব্য |
RoHS অনুবর্তী LP1198NL |
কনফিগারেশন আরএক্স |
টি, সি |
কনফিগারেশন টিএক্স |
টি, সি |
নির্মাণ |
ট্রান্সফার ছাঁচ |
প্রতি বন্দরে কোর |
ঘ |
বন্দর সংখ্যা |
ঘ |
পিসিবি |
কোন পিসিবি |
প্যাকেজ |
এসএমটি |
প্যাকেজ উচ্চতা (ইঞ্চি) |
0.225 বা অন্য |
প্যাকেজ উচ্চতা (মিমি) |
5.715 বা অন্যান্য |
প্যাকেজের দৈর্ঘ্য (ইঞ্চি) |
1.12 বা অন্যান্য |
প্যাকেজের দৈর্ঘ্য (মিমি) |
28.448 বা অন্য |
প্যাকেজ প্রস্থ (ইঞ্চি) |
0.63 বা অন্যান্য |
প্যাকেজ প্রস্থ (মিমি) |
16.002 বা অন্য |
RoHS কমপ্লায়েন্ট |
ইয়েস-রোএইচএস -6 |
দ্রুততা |
10 / 100BASE-TX |
তাপমাত্রা |
0 থেকে 70 / -40 থেকে +85 |
অনুপাত আরএক্স পরিণত হয় |
1 টিসিটি: 1 টিসিটি |
অনুপাত টিএক্স পরিণত হয় |
1 টিসিটি: 1 টিসিটি |
মেইন পি / এন |
LP1198NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
বৈদ্যুতিক স্পেসিফিকেশন @ 25 ℃
1.OCL: 350uH ন্যূনতম
@ 100 এমএইচজেড, 0.2 ভি, 8 এমএ ডিসি বিআইএএস সহ
২.আপনি অনুপাত (%% পি 5%):
টিএক্স = 1 টিসিটি: 1 টিসিটি আরএক্স = 1 টিসিটি: 1 টিসিটি
3. অন্তর্ভুক্তি ক্ষতি:
0.3-100MHz: -1.1dB সর্বোচ্চ
4. রিটার্ন লস (ডিবি মিন):
0.3-30MHz: -18 40MHz: -16
50MHz: -14.5 60-80MHz: -12
5. ক্রাস্টল (ডিবি মিন):
0.3-60MHz: -42 60-100MHz: -35
Com.কমন মোড প্রত্যাখ্যান (ডিবি মিন):
0.3-30MHz: -40 60MHz: -35
80-100MHz: -30
7. বিচ্ছিন্ন ভোল্টেজ: 1500Vrms
8. অপারেটিং তাপমাত্রা: -40 ℃ 85 + 85 ℃।
মন্তব্য
1. অ্যাপ্লিকেশন যেমন SOHO (ADSL মডেম), ল্যান অন অন মাদারবোর্ড (LOM), হাব এবং সুইচ সমর্থন করার জন্য ডিজাইন।
2. বিভিন্ন টার্ন অনুপাত সহ।
3. রোহস "এনএল" শীর্ষ সোল্ডার রেটিং 260 ℃
প্রতিযোগিতামূলক সুবিধা:
16 বছরের উত্পাদন অভিজ্ঞতা,
2600 কর্মী,
100% পরীক্ষা
নমনীয় প্রসবের সময়
