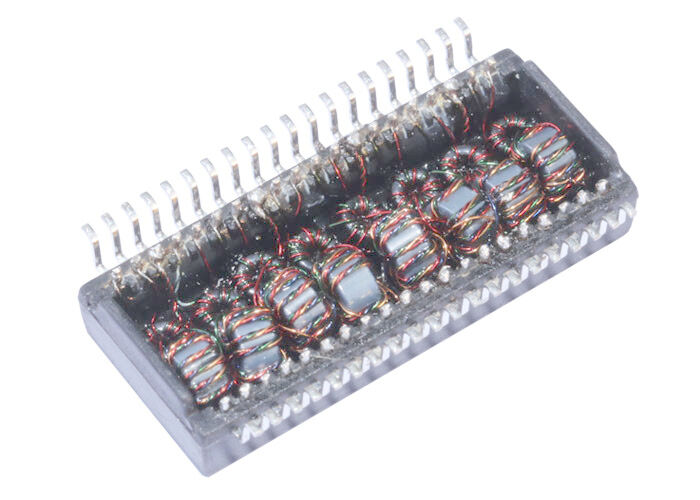

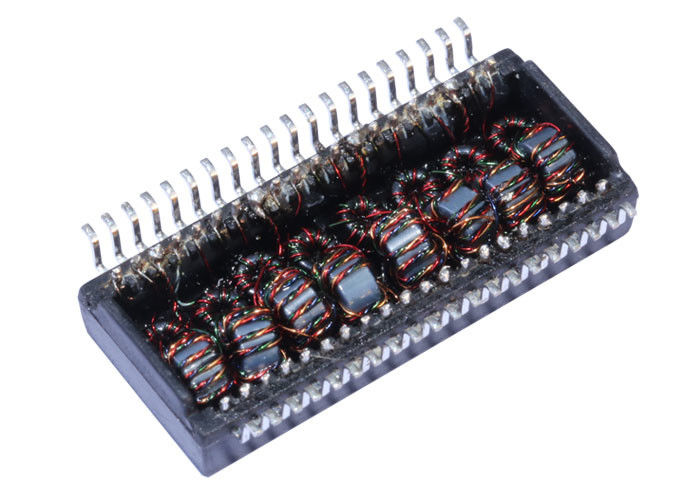

HN4263VG HN4264VG AutomDX SMT LAN ট্রান্সফরমার মডিউল

HN4263VG HN4264VG 10/100Base-T ল্যান ট্রান্সফর্মার ওভারভিউ

অ্যাপ্লিকেশন

10/100Base-T SMT ল্যান ট্রান্সফর্মারগুলি ইথারনেট-ভিত্তিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়সংকেত বিচ্ছিন্নতা, EMI দমন এবং ইম্পিডেন্স ম্যাচিং প্রদান করতেPHY এবং RJ45 সংযোগকারীর মধ্যে। তাদের কমপ্যাক্টSMT (সারফেস-মাউন্ট প্রযুক্তি) ডিজাইনউচ্চ-ঘনত্বের PCB সমাবেশ এবং নেটওয়ার্কিং সরঞ্জামগুলিতে নির্ভরযোগ্য কর্মক্ষমতা জন্য অনুমতি দেয়।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• ল্যান সুইচ এবং হাব– একাধিক পোর্টের মধ্যে স্থিতিশীল ডেটা ট্রান্সমিশন নিশ্চিত করুন।
• রাউটার, গেটওয়ে এবং অ্যাক্সেস পয়েন্ট– হোম এবং এন্টারপ্রাইজ নেটওয়ার্কের জন্য বৈদ্যুতিক বিচ্ছিন্নতা এবং শব্দ দমন প্রদান করুন।
• শিল্প ইথারনেট ডিভাইস– PLC, কন্ট্রোলার এবং কঠোর পরিবেশে শক্তিশালী কর্মক্ষমতা প্রয়োজন এমন মনিটরিং সিস্টেম।
• নেটওয়ার্ক ইন্টারফেস কার্ড (NICs)– নির্ভরযোগ্য ইথারনেট সংযোগের জন্য PC, সার্ভার এবং এম্বেডেড সিস্টেমে ব্যবহৃত হয়।
• VoIP ফোন ও আইপি ক্যামেরা– ভয়েস এবং ভিডিও ডিভাইসের জন্য PoE এবং স্থিতিশীল ইথারনেট ট্রান্সমিশন সমর্থন করে।
• স্মার্ট IoT ডিভাইস– 10/100 Mbps সংযোগের প্রয়োজন গেটওয়ে, সেন্সর এবং অটোমেশন সিস্টেম।

FAQ – 10/100Base-T SMT ল্যান ট্রান্সফর্মার

1. একটি 10/100Base-T SMT ল্যান ট্রান্সফর্মারের কাজ কি?
এটি প্রদান করেgalvanic বিচ্ছিন্নতাইথারনেট PHY এবং ক্যাবলের মধ্যে, EMI দমন করে, ইম্পিডেন্সের সাথে মেলে এবং IEEE 802.3 ইথারনেট মানগুলির সাথে সম্মতি নিশ্চিত করে।

2. থ্রু-হোল প্রকারের পরিবর্তে কেন SMT ল্যান ট্রান্সফর্মার ব্যবহার করবেন?

• ছোট পদচিহ্ন, জন্য আদর্শউচ্চ-ঘনত্বের PCB লেআউট
• খরচ-দক্ষতার জন্য স্বয়ংক্রিয় পিক-এন্ড-প্লেস অ্যাসেম্বলি
• কমপ্যাক্ট ডিজাইনের জন্য নিম্ন প্রোফাইল

3. একটি 10/100Base-T ল্যান ট্রান্সফর্মার গিগাবিট ইথারনেটের জন্য ব্যবহার করা যেতে পারে?
না। একটি 10/100Base-T ট্রান্সফর্মার এর জন্য অপ্টিমাইজ করা হয়েছেফাস্ট ইথারনেট (10/100 Mbps). জন্যগিগাবিট ইথারনেট (1000Base-T), একটি ট্রান্সফর্মার প্রয়োজন যা বৃহত্তর ব্যান্ডউইথ এবং অতিরিক্ত উইন্ডিং সহ।

4. SMT ল্যান ট্রান্সফর্মারগুলি কি PoE (পাওয়ার ওভার ইথারনেট) সমর্থন করে?
হ্যাঁ, অনেক SMT ল্যান ট্রান্সফর্মার এর সাথে ডিজাইন করা হয়েছেPoE (IEEE 802.3af/at)ক্ষমতা, তাদের উভয়কে নিরাপদে প্রেরণ করতে সক্ষম করে ডেটা এবং পাওয়ার উপর একই ইথারনেট কেবল।

5. একটি ল্যান ট্রান্সফর্মার নির্বাচন করার সময় মূল প্যারামিটারগুলি কী?

• টার্নস অনুপাত(TX/RX উইন্ডিং অনুপাত)
• OCL (ওপেন সার্কিট ইন্ডাকট্যান্স)
• সন্নিবেশ ক্ষতি, রিটার্ন ক্ষতি, ক্রসস্টক এবং CMR কর্মক্ষমতা
• PoE পাওয়ার লেভেল সমর্থন (15W, 30W, 60W, ইত্যাদি)
• হাই-পোট আইসোলেশন ভোল্টেজ
• অপারেটিং তাপমাত্রা পরিসীমা
• RoHS, IEEE 802.3 এর সাথে সম্মতি

6. 10/100Base-T SMT ল্যান ট্রান্সফর্মারগুলি কি পুরনো ইথারনেটের সাথে পশ্চাদগামী সামঞ্জস্যপূর্ণ?
হ্যাঁ। তারা উভয়কে সমর্থন করে10 Mbpsএবং100 Mbps ইথারনেট, পুরনো ডিভাইসগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।

7. ডিজাইনে সমন্বিত SMT ল্যান ট্রান্সফর্মারগুলির সুবিধা কি?

• উপাদান গণনা হ্রাস(এক প্যাকেজে ট্রান্সফর্মার + চোকস)
• উন্নত নির্ভরযোগ্যতাসংক্ষিপ্ত সংকেত পথের কারণে
• ভালো EMI দমনস্থিতিশীল সিস্টেম কর্মক্ষমতা জন্য
• কমপ্যাক্ট ডিজাইনের জন্য অপ্টিমাইজ করা PCB স্থান ব্যবহার
