পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

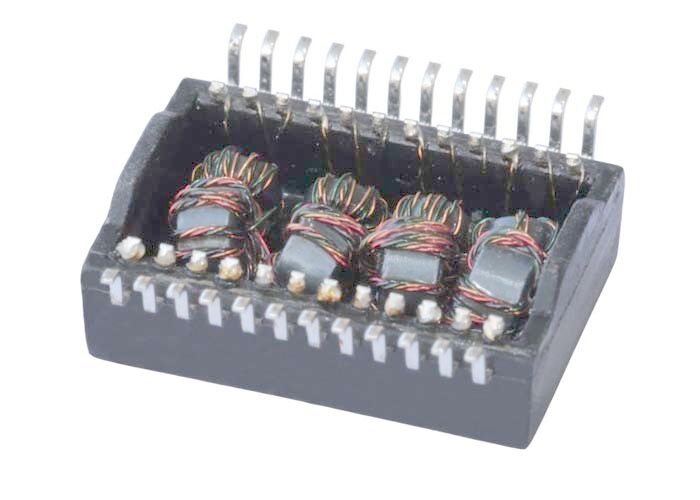

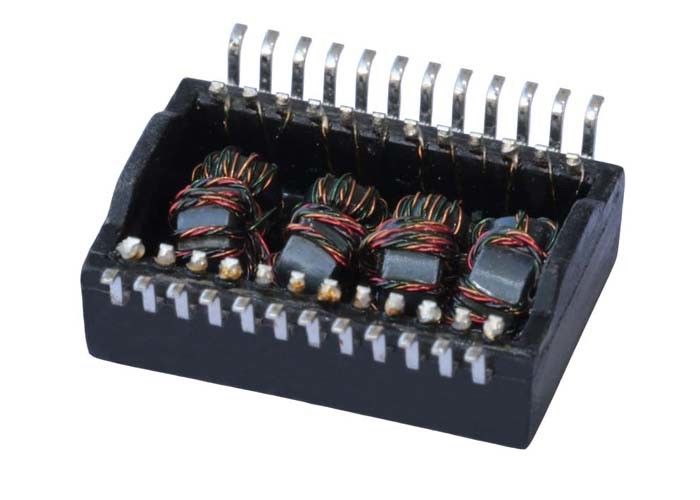

মডেল নম্বার: HST-24002SAR HST-24001SAR
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● 1000Base-T এর জন্য IEEE 802.3 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ।
● প্রাথমিক ইন্ডাক্ট্যান্স ((Lp) 350uH min.@ 100KHz,0.১ ভিআরএমএস, ৮ এমএ।
● এলএল:0.35uH সর্বোচ্চ @100KHz, 0.1V
● Cww:35pF Max@100KHz, 0.1V
● প্রাথমিক ডিসিআর:0.9Ωম্যাক্স;সেকেন্ডারি ডিসিআরঃ1.২Ωম্যাক্স.
● ২৬০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় রিফ্লো সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে।
● -২৫°সি থেকে +১২৫°সি তাপমাত্রায় সংরক্ষণ করুন।
● RoHS মেনে চলা।
● দীর্ঘ দূরত্বের গিগাবিট ইথারনেট 100/1000 বেস-টি ফুল ডুপ্লেক্স অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।
● ৪ জোড়া ক্যাটাগরি ৫ ইউটিপি ক্যাবল সাপোর্ট করে।
● বিচ্ছিন্নতা এবং কম সাধারণ মোড নির্গমনের জন্য তারের ইন্টারফেস।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ঘূর্ণন অনুপাত (±2%) | 1CT: 1CT |
| সন্নিবেশ হ্রাস | 1 ̊100 মেগাহার্জঃ 1.0 ডিবি সর্বোচ্চ |
| রিটার্ন লস |
১ ০৩০ মেগাহার্টজঃ -১৮ ডিবি মিনিট 40 MHz: -14.4 ডিবি মিনিট 50 মেগাহার্জঃ -13.1 ডিবি মিনিট ৬০-৮০ মেগাহার্টজঃ-১২ ডিবি মিনিট ১০০ মেগাহার্টজঃ -১০ ডিবি মিনিট |
| ক্রসস্টক (পরবর্তী) |
৩০ মেগাহার্টজঃ -৪৫ ডিবি মিনিট ৬০ মেগাহার্জঃ -৩৫ ডিবি মিনিট ১০০ মেগাহার্টজঃ -৩০ ডিবি মিনিট |
| ডিসিএমআর |
৩০ মেগাহার্টজঃ -৪৩ ডিবি মিনিট ৬০ মেগাহার্টজঃ -৩৭ ডিবি মিনিট ১০০ মেগাহার্জঃ -৩৩ ডিবি মিনিট |
| হাই-পট (আইসোলেশন ভোল্টেজ) | ১৫০০ ভিআরএম মিনিট |
