পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: QT48A03
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$0.5
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
P/N: |
QT48A03 |
পণ্যের ধরন: |
ল্যান ট্রান্সফরমার / ইথারনেট ম্যাগনেটিক্স |
গতি সমর্থিত: |
10/100/1000Base-T (গিগাবিট ইথারনেট) |
পোর্ট কনফিগারেশন: |
দ্বৈত বন্দর |
মাউন্ট টাইপ: |
SMT (সারফেস মাউন্ট প্রযুক্তি) |
পিন কাউন্ট: |
48 পিন |
প্রাথমিক আবেশ (ওসিএল): |
350µH মিন (8mA DC বায়াস সহ) |
বিচ্ছিন্নতা ভোল্টেজ (হাই-পট): |
1500 ভিআরএমএস |
শিল্পের মান: |
আইইইই 802.3 অ্যাব |
অপারেটিং তাপমাত্রা: |
0 ℃ থেকে +70 ℃ ℃ |
মাত্রা (L x W x H): |
27.70 x 15.36 x 7.30 মিমি |
পিন পিচ:: |
1.02 মিমি |
P/N: |
QT48A03 |
পণ্যের ধরন: |
ল্যান ট্রান্সফরমার / ইথারনেট ম্যাগনেটিক্স |
গতি সমর্থিত: |
10/100/1000Base-T (গিগাবিট ইথারনেট) |
পোর্ট কনফিগারেশন: |
দ্বৈত বন্দর |
মাউন্ট টাইপ: |
SMT (সারফেস মাউন্ট প্রযুক্তি) |
পিন কাউন্ট: |
48 পিন |
প্রাথমিক আবেশ (ওসিএল): |
350µH মিন (8mA DC বায়াস সহ) |
বিচ্ছিন্নতা ভোল্টেজ (হাই-পট): |
1500 ভিআরএমএস |
শিল্পের মান: |
আইইইই 802.3 অ্যাব |
অপারেটিং তাপমাত্রা: |
0 ℃ থেকে +70 ℃ ℃ |
মাত্রা (L x W x H): |
27.70 x 15.36 x 7.30 মিমি |
পিন পিচ:: |
1.02 মিমি |

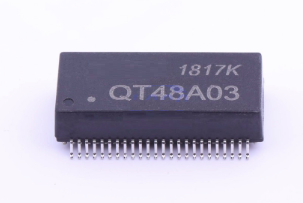

The QT48A03 1000Base-T ডুয়াল পোর্ট ট্রান্সফর্মার মডিউল একটি উচ্চ-পারফরম্যান্স গিগাবিট ইথারনেট ট্রান্সফর্মার মডিউল যা ডুয়াল-পোর্ট 10/100/1000Base-T নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। IEEE 802.3ab স্ট্যান্ডার্ড পূরণের জন্য প্রকৌশলকৃত, এই কমপ্যাক্ট SMT LAN ট্রান্সফর্মার আধুনিক ইথারনেট ইন্টারফেসের জন্য চমৎকার সিগন্যাল ইন্টিগ্রিটি, বৈদ্যুতিক বিচ্ছিন্নতা এবং EMI দমন সরবরাহ করে।
48 SMT পিন এবং একটি কমপ্যাক্ট ফুটপ্রিন্ট সহ ডিজাইন করা, QT48A03 দুটি সম্পূর্ণ গিগাবিট ইথারনেট ট্রান্সফর্মার চ্যানেলকে একটি একক মডিউলে একীভূত করে, যা PCB স্থান কমাতে, লেআউট সহজ করতে এবং উৎপাদন দক্ষতা উন্নত করতে সাহায্য করে।
একটি ন্যূনতম 350μH প্রাইমারি ইন্ডাকট্যান্স 8mA DC বায়াসের অধীনে, 1500Vrms আইসোলেশন ভোল্টেজ, এবং RoHS এবং IR 255°C রিফ্লো সোল্ডারিং প্রয়োজনীয়তা মেনে চলার সাথে, QT48A03 এন্টারপ্রাইজ সুইচ, শিল্প ইথারনেট ডিভাইস, ব্রডব্যান্ড গেটওয়ে এবং যোগাযোগ সিস্টেম সহ উচ্চ-ঘনত্বের নেটওয়ার্কিং সরঞ্জামের জন্য একটি আদর্শ সমাধান।
| প্যারামিটার | কর্মক্ষমতা |
| টার্ন রেশিও | Tx 1:1 / Rx 1:1 (±3%) |
| ইনসার্শন লস | -1.0 dB সর্বোচ্চ (0.5–100 MHz) |
| রিটার্ন লস | -16 dB ন্যূনতম (0.5–30 MHz) -14 dB ন্যূনতম (30.1–60 MHz) -12 dB ন্যূনতম (60.1–80 MHz) |
| ক্রসটক | -35 dB ন্যূনতম (0.5–40 MHz) -30 dB ন্যূনতম (40.1–100 MHz) |
| CMRR | -30 dB ন্যূনতম (0.5–100 MHz) |
| লিকেজ ইন্ডাকট্যান্স | 0.5μH সর্বোচ্চ |
| DCR | 1.4Ω সর্বোচ্চ |
| ইন্টারওয়াইন্ডিং ক্যাপাসিট্যান্স | 40pF সর্বোচ্চ |
| আইসোলেশন ভোল্টেজ | 1500Vrms |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | QT48A03 |
| পণ্যের প্রকার | 1000Base-T ডুয়াল পোর্ট ট্রান্সফর্মার মডিউল |
| ট্রান্সফর্মার প্রকার | গিগাবিট LAN ট্রান্সফর্মার |
| ইথারনেট স্ট্যান্ডার্ড | IEEE 802.3ab |
| নেটওয়ার্ক গতি | 10/100/1000Base-T |
| পোর্ট কনফিগারেশন | ডুয়াল পোর্ট |
| মাউন্টিং টাইপ | সারফেস মাউন্ট (SMT) |
| প্যাকেজ | 48 পিন |
| প্রাইমারি ইন্ডাকট্যান্স | 350μH ন্যূনতম @ 8mA DC বায়াস |
| টার্ন রেশিও | Tx 1:1 / Rx 1:1 |
| হাই-পট আইসোলেশন | 1500Vrms |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| স্টোরেজ তাপমাত্রা | -25°C থেকে +125°C |
| রিফ্লো রেটিং | IR 255°C পিক |
| পরিবেশগত সম্মতি | RoHS |
| আইটেম | মাত্রা |
| প্যাকেজ দৈর্ঘ্য | 27.70 ±0.5 মিমি |
| প্যাকেজ প্রস্থ | 15.36 ±0.5 মিমি |
| বডি প্রস্থ | 12.20 মিমি |
| প্যাকেজ উচ্চতা | 7.30 ±0.5 মিমি |
| পিন সংখ্যা | 48 পিন |
| পিন পিচ | 1.02 মিমি |
| SMT প্যাড স্পেসিং | 16.95 মিমি / 2.34 মিমি |
| মাত্রা সহনশীলতা | ±0.25 মিমি যদি না অন্যথায় নির্দিষ্ট করা হয় |
এর ডুয়াল-পোর্ট ডিজাইন এবং উন্নত নয়েজ আইসোলেশনের জন্য ধন্যবাদ, QT48A03 ইথারনেট ম্যাগনেটিক্স মডিউল টেলিযোগাযোগ এবং নেটওয়ার্কিং হার্ডওয়্যারের বিস্তৃত পরিসরের জন্য পছন্দের উপাদান:
* উচ্চ-পারফরম্যান্স ডিজিটাল সুইচ এবং এন্টারপ্রাইজ রাউটার
* পাওয়ার ওভার ইথারনেট (PoE) চালিত ডিভাইস (PD)
* অপটিক্যাল ট্রান্সসিভার এবং মিডিয়া কনভার্টার
* ব্রডব্যান্ড অ্যাক্সেস সরঞ্জাম (ISDN, ADSL, VDSL)
* ইন্টারেক্টিভ সেট-টপ বক্স (STB) এবং HD ইন্টারেক্টিভ প্লেয়ার
* ইন্টিগ্রেটেড সার্ভিসেস ডিজিটাল নেটওয়ার্ক (ISDN) সরঞ্জাম
উত্তর: একটি ডুয়াল পোর্ট ইথারনেট ট্রান্সফর্মার মডিউল একটি একক SMT প্যাকেজে দুটি ইথারনেট পোর্টের জন্য ম্যাগনেটিক ট্রান্সফর্মারগুলিকে একীভূত করে, যা ইথারনেট ইন্টারফেসের জন্য বৈদ্যুতিক বিচ্ছিন্নতা, ইম্পিডেন্স ম্যাচিং এবং EMI দমন সরবরাহ করে।
উত্তর: হ্যাঁ। মডিউলটি সারফেস মাউন্ট টেকনোলজি (SMT) এর জন্য প্রকৌশলকৃত এবং 255℃ এর পিক প্রয়োজনীয়তা সহ IR রিফ্লো সোল্ডারিং তাপমাত্রা সহ্য করার জন্য ডিজাইন করা হয়েছে।
উত্তর: সিঙ্গেল-পোর্ট ট্রান্সফর্মারগুলির তুলনায়, একটি ডুয়াল-পোর্ট মডিউল সরবরাহ করে:
উত্তর: হ্যাঁ, QT48A03 PoE চালিত ডিভাইস (PD) এবং সংশ্লিষ্ট নেটওয়ার্ক সরঞ্জামগুলির জন্য অত্যন্ত উপযুক্ত, প্রয়োজনীয় সিগন্যাল বিচ্ছিন্নতা এবং 1500Vrms হাই-পট সুরক্ষা সরবরাহ করে।
উত্তর: কম্পোনেন্টটির জন্য 1.02 মিমি পিন পিচ সহ একটি 48-পিন লেআউট প্রয়োজন। সামগ্রিক মাত্রা হল 27.70 x 15.36 x 7.30 মিমি। সঠিক প্যাড লেআউট স্কিম্যাটিক্সের জন্য অনুগ্রহ করে ডাউনলোডযোগ্য PDF ডেটাশিট দেখুন।
উত্তর: মডিউলটি 1500Vrms আইসোলেশন সরবরাহ করে, ইথারনেট PHY সার্কিটগুলিকে রক্ষা করে এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত করে।
উত্তর: হ্যাঁ। QT48A03 RoHS পরিবেশগত নিয়মাবলী সম্পূর্ণরূপে মেনে চলে।
উত্তর: হ্যাঁ। LINK-PP পণ্যের মূল্যায়ন এবং ব্যাপক উৎপাদনের জন্য প্রকৌশল নমুনা, ডেটাশিট, প্রযুক্তিগত সহায়তা এবং OEM/ODM কাস্টমাইজেশন পরিষেবা সরবরাহ করে।
