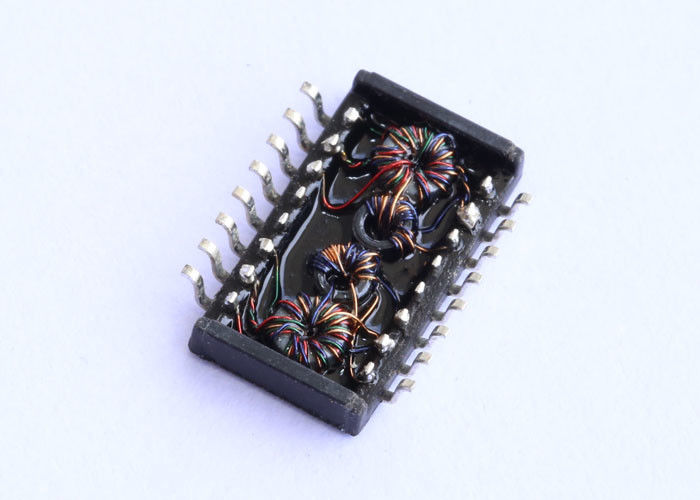

BT16B03 100Base-T 1500Vrms ইথারনেট আইসোলেশন ট্রান্সফরমার মডিউল

BT16B03 0.5µH 1:1 SMD পালস ট্রান্সফরমার 100Base-T LAN এর জন্য, 1.5kV আইসোলেশন, 0–70℃, RoHS অনুবর্তী। সুইচ, রাউটার, PoE, শিল্প-কারখানার ইথারনেটের জন্য আদর্শ।

BT16B03 100Base-T ট্রান্সফরমার মডিউল বর্ণনা:

BT16B03 একটি উচ্চ-কার্যকারিতা সম্পন্ন 0.5µH, 1:1 একক পোর্ট SMD পালস ট্রান্সফরমার যা 100Base-T LAN অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এটি নির্ভরযোগ্য সিগন্যাল অখণ্ডতা নিশ্চিত করে, IEEE802.3u মান পূরণ করে এবং 1.5kV রেটিং সহ শক্তিশালী আইসোলেশন প্রদান করে। RoHS অনুবর্তী এবং বাণিজ্যিক ও শিল্প নেটওয়ার্ক ডিভাইসগুলির জন্য প্রকৌশল করা হয়েছে, BT16B03 সুইচ, রাউটার, PoE ডিভাইস এবং অন্যান্য ইথারনেট ইন্টারফেস মডিউলগুলির জন্য আদর্শ।

BT16B03 ইথারনেট আইসোলেশন ট্রান্সফরমারের প্রধান বৈশিষ্ট্য ও সুবিধা:

1. উচ্চ আইসোলেশন ভোল্টেজ: 1.5kV Vrms আইসোলেশন PoE এবং শিল্প ইথারনেট অ্যাপ্লিকেশনগুলিতে নিরাপদ অপারেশন নিশ্চিত করে।

2. কমপ্যাক্ট SMD প্যাকেজ: স্থান-সংরক্ষণ ডিজাইন উচ্চ-ঘনত্বের PCB লেআউট এবং SMT অ্যাসেম্বলি সমর্থন করে।

3. অপটিমাইজড বৈদ্যুতিক কর্মক্ষমতা:

• 0.5µH প্রাথমিক ইন্ডাকট্যান্স
• কম সন্নিবেশ ক্ষতি (-1.15 dB সর্বোচ্চ)
• চমৎকার রিটার্ন লস (-18 dB সর্বনিম্ন 30 MHz এ)
• শ্রেষ্ঠ DMRR (-30 dB সর্বনিম্ন @ 0.5–100 MHz)

4. শিল্প মানগুলির সাথে সঙ্গতিপূর্ণ: IEEE802.3u প্রয়োজনীয়তা এবং IR 255℃ শিখর রিফ্লো সহনশীলতা পূরণ করে।

5. বিস্তৃত অপারেটিং তাপমাত্রা: 0℃ থেকে +70℃, স্টোরেজ পরিসীমা -25℃ থেকে +125℃ পর্যন্ত।

6. RoHS অনুবর্তী: পরিবেশ বান্ধব, সীসা-মুক্ত ডিজাইন।

বৈদ্যুতিক স্পেসিফিকেশন (@25℃):

BT16B03 ডেটাশিট:

যান্ত্রিক মাত্রা

• প্যাকেজ প্রকার: SMD
• সমগ্র আকার: 12.7 × 9.4 × 5.68 মিমি
• পিন পিচ: 1.27 মিমি
• PCB লেআউট নির্দেশিকা: প্রস্তাবিত প্যাড লেআউট এবং রুটিংয়ের জন্য নীচের স্কিম্যাটিক এবং ফুটপ্রিন্ট ডায়াগ্রাম দেখুন।

BT16B03 ডেটাশিট - যান্ত্রিক

BT16B03 ডেটাশিট - স্কিম্যাটিকস

BT16B03 PCB ফুটপ্রিন্ট

BT16B03 সম্মতি ও নির্ভরযোগ্যতা:

• RoHS সার্টিফাইড
• IR রিফ্লো কমপ্লায়েন্ট 255℃ শিখর পর্যন্ত
• উচ্চ আইসোলেশন ও DMRR EMI প্রশমন এবং সিগন্যাল অখণ্ডতার জন্য
• প্রমিত অপারেটিং তাপমাত্রায় দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য পরীক্ষিত

কেন BT16B03 ইথারনেট ট্রান্সফরমার নির্বাচন করবেন?:

BT16B03 আধুনিক ইথারনেট নেটওয়ার্কগুলির জন্য কমপ্যাক্ট SMD ডিজাইন, উচ্চ আইসোলেশন এবং চমৎকার সিগন্যাল পারফরম্যান্সের মধ্যে ভারসাম্য বজায় রাখে। শক্তিশালী বৈদ্যুতিক স্পেসিফিকেশন এবং যাচাইকৃত সম্মতির সাথে, এটি PCB ডিজাইন ঝুঁকি হ্রাস করে এবং পণ্য উন্নয়ন চক্রকে ত্বরান্বিত করে।

নমুনা অনুরোধ ও প্রযুক্তিগত সহায়তা উপলব্ধ।

FAQ:

প্রশ্ন 1: BT16B03 কোন ইথারনেট গতি সমর্থন করে?

A1: BT16B03 100Base-T অ্যাপ্লিকেশন সমর্থন করে, যা 100 Mbps LAN সংযোগের জন্য আদর্শ।

প্রশ্ন 2: BT16B03 কি PoE ডিভাইসের সাথে সামঞ্জস্যপূর্ণ?

A2: হ্যাঁ, 1.5kV আইসোলেশন সহ, এটি স্ট্যান্ডার্ড PoE ভোল্টেজ পরিচালনা করতে পারে এবং ডিভাইসের নিরাপত্তা নিশ্চিত করে।

প্রশ্ন 3: এই ট্রান্সফরমার কি স্ট্যান্ডার্ড SMT রিফ্লো প্রক্রিয়াগুলি সহ্য করতে পারে?

A3: হ্যাঁ, এটি সাধারণ সারফেস মাউন্ট অ্যাসেম্বলির জন্য IR 255℃ শিখর প্রয়োজনীয়তা পূরণ করে।

প্রশ্ন 4: নমুনা এবং PCB লেআউট নির্দেশিকা কি উপলব্ধ?

A4: হ্যাঁ, ডিজাইন যাচাইকরণকে সুসংহত করতে নমুনা অনুরোধ এবং প্রস্তাবিত PCB ফুটপ্রিন্ট/লেআউট ডায়াগ্রাম উপলব্ধ।
