পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H1260NL H1260NLT
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
পিএন: |
H1260NL / H1260NLT |
ডেটা রেট: |
100BASE-TX |
বিনামূল্যে নমুনা: |
পাওয়া যায় |
প্যাকেজ: |
16-পিন SMD |
তাপমাত্রা: |
0 ℃ থেকে +70 ℃ ℃ |
Rohs কমপ্লায়েন্ট: |
হ্যাঁ |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 ভ্যাক |
মোড় অনুপাত: |
1 সিটি: 1 সিটি |
পিএন: |
H1260NL / H1260NLT |
ডেটা রেট: |
100BASE-TX |
বিনামূল্যে নমুনা: |
পাওয়া যায় |
প্যাকেজ: |
16-পিন SMD |
তাপমাত্রা: |
0 ℃ থেকে +70 ℃ ℃ |
Rohs কমপ্লায়েন্ট: |
হ্যাঁ |
বিচ্ছিন্নতা ভোল্টেজ: |
1500 ভ্যাক |
মোড় অনুপাত: |
1 সিটি: 1 সিটি |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | H1260NL / H1260NLT |
| ডিভাইসের ধরন | SMT LAN ট্রান্সফরমার |
| ইথারনেট স্ট্যান্ডার্ড | 100BASE-TX |
| টার্নস রেশিও | 1CT:1CT / 1:1 |
| চ্যানেলের সংখ্যা | একক |
| মাউন্ট শৈলী | এসএমডি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 70°C |
| স্টোরেজ তাপমাত্রা | -20°C থেকে +125°C |
| বিচ্ছিন্নতা ভোল্টেজ | 1500 VAC / 1500 VRMS |
| RoHS | হ্যাঁ |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও | 1:1 ±2% |
| সন্নিবেশ ক্ষতি | 100 kHz: -1.2 dB সর্বোচ্চ1–125 MHz: -0.2 − 0.002·f^1.4 dB সর্বোচ্চ |
| রিটার্ন লস, 100BT (Zout = 100 Ω ±15%) | 0.1–30 MHz: -16 dB মিনিট30–60 MHz: -10 + 20·log10(f/60 MHz) dB min60–80 MHz: -10 dB মিনিট |
| ইন্ডাকট্যান্স (ওসিএল) | 350 µH মিনিট |
| Crosstalk, সংলগ্ন চ্যানেল | 1 MHz: -50 dB মিনিট10–100 MHz: -55 + 22·log10(f/10) dB মিনিট |
| সাধারণ মোড প্রত্যাখ্যান অনুপাত | 2 MHz: -50 dB মিনিট30–200 MHz: -15 + 20·log10(f/200) dB মিনিট |
| ডিসি রেজিস্ট্যান্স, 1/2 উইন্ডিং | 0.65 Ω সর্বোচ্চ |
| ডিসি প্রতিরোধের ভারসাম্যহীনতা | ±0.065 Ω সর্বোচ্চ |
| ইনপুট-আউটপুট বিচ্ছিন্নতা | 1500 VRMS মিনিট @ 60 সেকেন্ড |

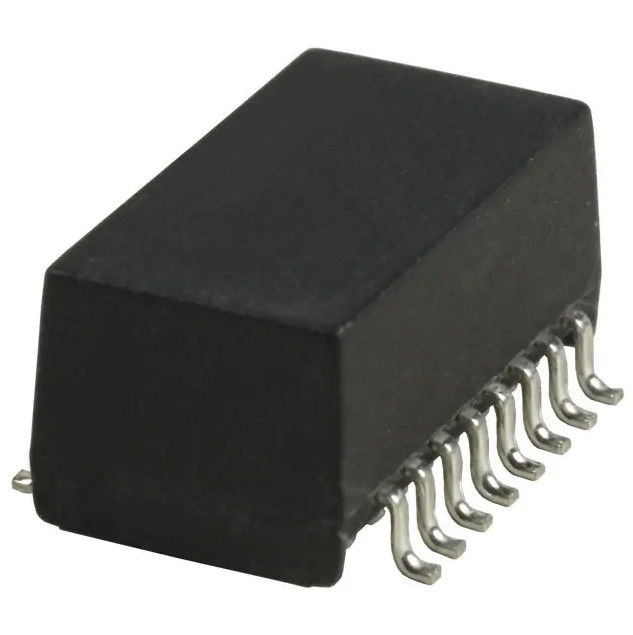

আপনার যদি 100BASE-TX ইথারনেটের জন্য একটি কমপ্যাক্ট SMT LAN ট্রান্সফরমারের প্রয়োজন হয়, তাহলে H1260NL / H1260NLT 1:1 কাপলিং, 1500 VRMS বিচ্ছিন্নতা, RoHS সম্মতি এবং টেপ-এবং-রিল উপলব্ধতার একটি ব্যবহারিক সমন্বয় অফার করে৷ এটি ইথারনেট হার্ডওয়্যারের জন্য একটি কঠিন ফিট যার জন্য নির্ভরযোগ্য সংকেত অখণ্ডতা এবং সুবিন্যস্ত পৃষ্ঠ-মাউন্ট উত্পাদন প্রয়োজন।
হ্যাঁ।H1260NLTএর টেপ-এবং-রিল প্যাকেজিং সংস্করণH1260NL; ডেটাশিটে বলা হয়েছে যে যোগ করা হচ্ছে"T" প্রত্যয়টেপ এবং রিল প্যাকেজিং নির্দেশ করে।
ডেটাশিট নির্দিষ্ট করে100BASE-TXসমর্থন
ডেটাশীট তালিকা60 সেকেন্ডের জন্য সর্বনিম্ন 1500 VRMSএবং বিচ্ছিন্নতা ভোল্টেজকে হিসাবে চিহ্নিত করে1500 VAC.
হ্যাঁ। অংশ একটি হিসাবে নির্দিষ্ট করা হয়এসএমডি/এসএমটিডিভাইস
